Стаирс (3) — HITACHI CX1200W

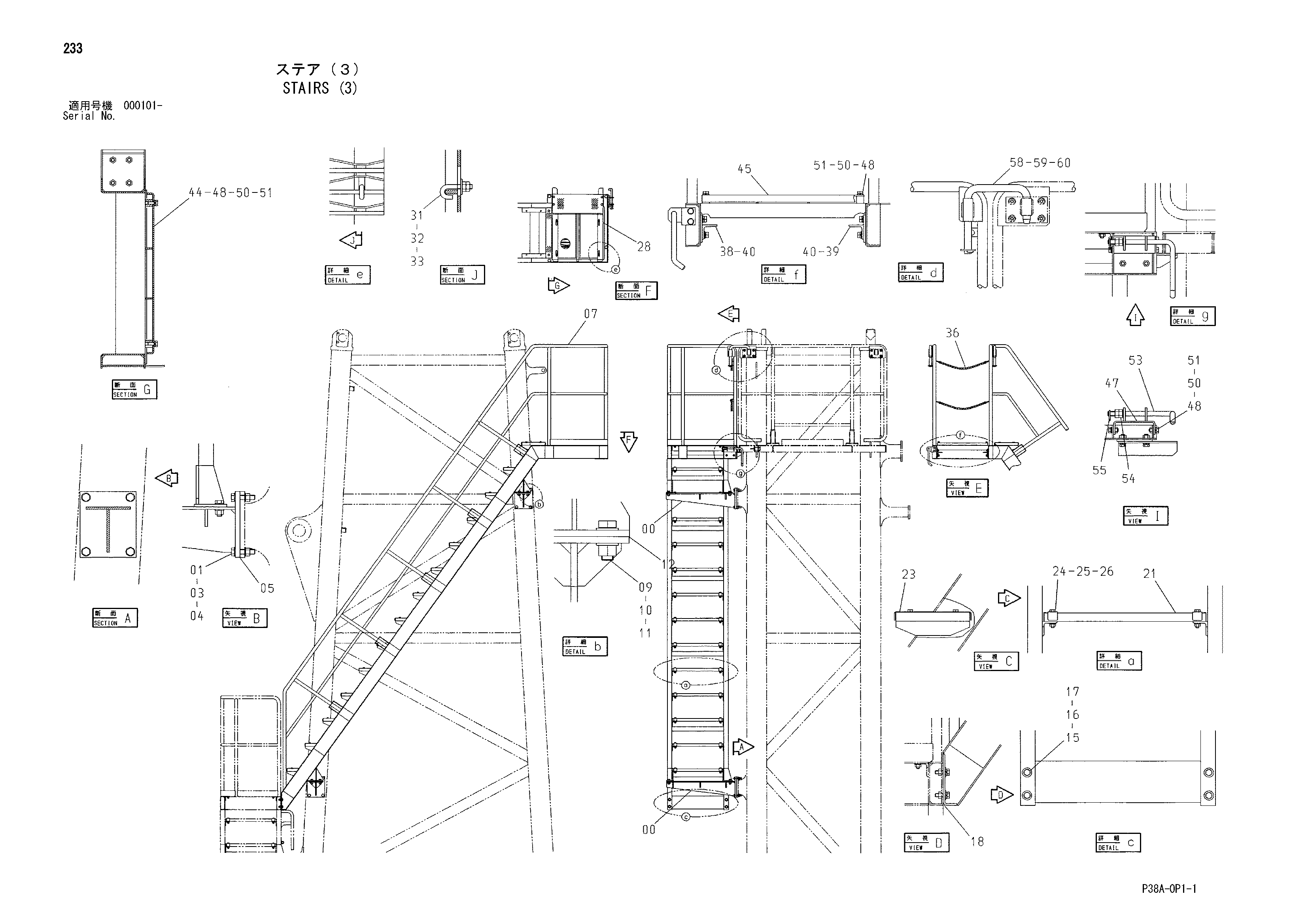

Заводская схема «Стаирс (3)» для HITACHI CX1200W. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	8081197	Кронштейн	2
01	J921670	Болт	8
03	A590116	Плоская шайба	16
04	M660016	U-образная гайка	8
05	4443854	Регулировочная шайба 2.3mm	4
07	5007313	Стаирс	1
09	J921645	Болт	8
10	A590116	Плоская шайба	16
11	M660016	U-образная гайка	8
12	4442525	Регулировочная шайба 2.3mm	12
15	J901240	Болт	4
16	J253212	Плоская шайба	4
17	A590912	Пружинная шайба	4
18	4443853	Регулировочная шайба 2.3mm	6
21	4443646	Ступень	14
23	4444307	Кронштейн	28
24	J901055	Болт	56
25	A590110	Плоская шайба	56
26	M660010	U-образная гайка	56
28	4443725	Пол	1
31	4346517	Крюк	4
32	J217083	Шайба	4
33	J950010	Гайка	8
36	4443886	Цепь	2
38	9755634	Кронштейн	1
39	9755534	Кронштейн	1
40	J021235	Болт с шайбой	8
44	9755703	Пол	1
45	9755704	Пол	1
47	9755705	Кронштейн	1
48	J901025	Болт	10
50	A590110	Плоская шайба	10
51	A590910	Пружинная шайба	10
53	4445359	Рычаг	1
54	J950016	Гайка	2
55	A764025	Шплинт	1
58	4444696	Замок	2
59	A590127	Плоская шайба	2
60	A766040	Шплинт	2

Для точного подбора сообщите каталожный номер, модель HITACHI CX1200W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
