Бридле (башенный) — HITACHI CX1200W

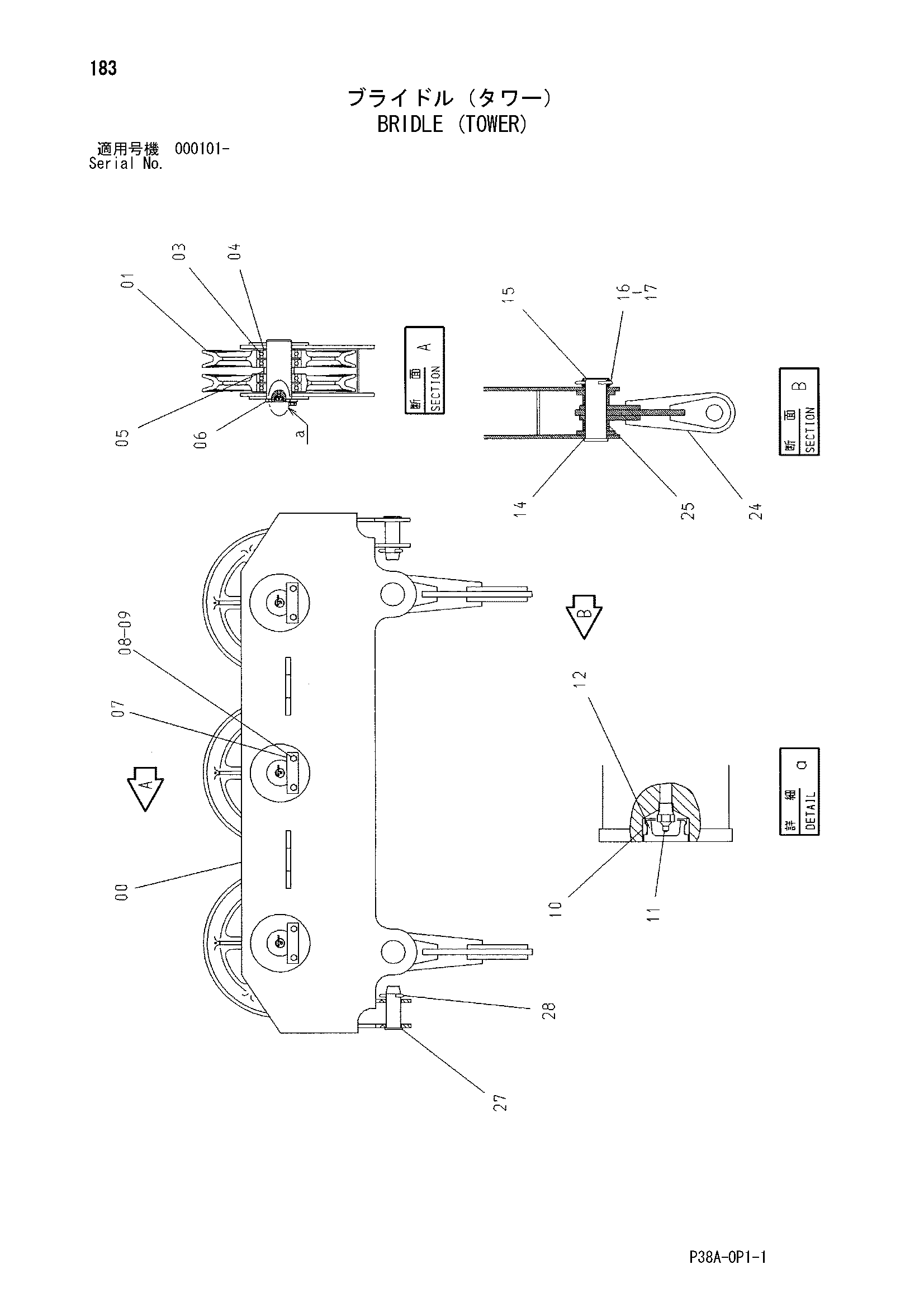

Заводская схема «Бридле (башенный)» для HITACHI CX1200W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6019431 | Бридле | 1 |
| 01 | 3080671 | Канатный блок | 6 |
| 03 | 944922 | Шариковый подшипник | 12 |
| 04 | 442617 | Проставка | 6 |
| 05 | 4088400 | Проставка | 3 |
| 06 | 4231996 | Палец | 3 |
| 07 | 4135186 | Пластина | 3 |
| 08 | J901225 | Болт | 6 |
| 09 | A590912 | Пружинная шайба | 6 |
| 10 | 4130686 | Втулка | 3 |
| 11 | J75481 | Пресс-маслёнка | 3 |
| 12 | 4105912 | Колпачок | 3 |
| 14 | 4371843 | Палец | 2 |
| 15 | 4341161 | Проставка | 2 |
| 16 | A590110 | Плоская шайба | 4 |
| 17 | A761003 | Шплинт | 2 |
| 24 | 8081832 | Тяга | 2 |
| 25 | 4386121 | Проставка | 4 |
| 27 | 431756 | Палец | 2 |
| 28 | A761080 | Шплинт | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX1200W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
