Боковой стойка (верхний кабина) — HITACHI CX1200W

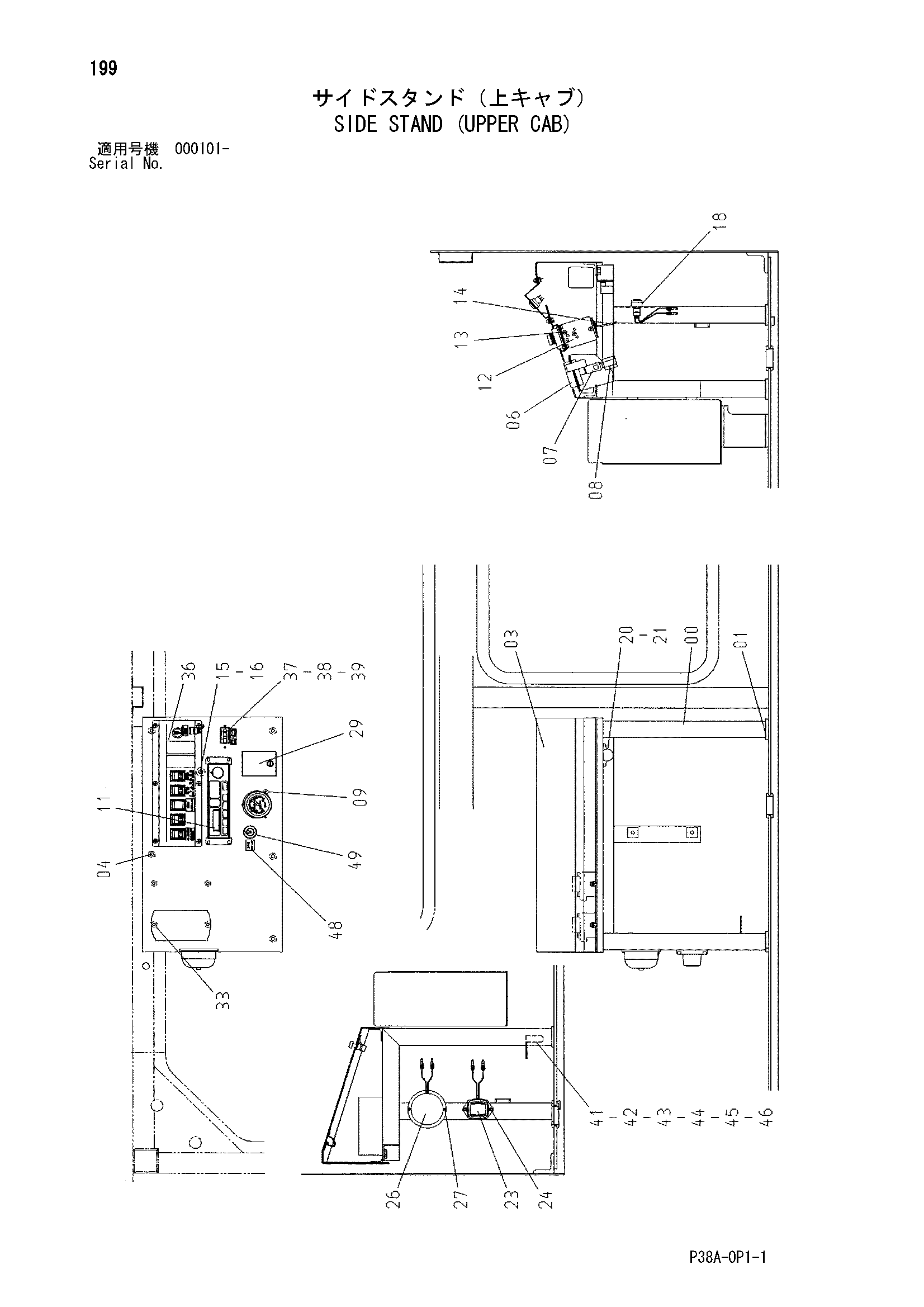

Заводская схема «Боковой стойка (верхний кабина)» для HITACHI CX1200W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6019611 | Стойка | 1 |
| 01 | J011025 | Болт с шайбой | 4 |
| 03 | 6019613 | Крышка | 1 |
| 04 | J010820 | Болт с шайбой | 5 |
| 06 | 4444855 | Указатель оил-прес. | 1 |
| 07 | 4151610 | Думпер | 1 |
| 08 | 94-0685 | Переходник S | 1 |
| 09 | J450412 | Винт с шайбой | 3 |
| 11 | 4333195 | Радио | 1 |
| 12 | 4341706 | Кронштейн | 2 |
| 13 | J460510 | Винт с шайбой | 10 |
| 14 | 4442533 | Жгут проводов | 1 |
| 15 | J011025 | Болт с шайбой | 1 |
| 16 | A590110 | Плоская шайба | 1 |
| 18 | 4335063 | Зуммер | 1 |
| 20 | 4258403 | Зуммер | 1 |
| 21 | J460516 | Винт с шайбой | 2 |
| 23 | 950703 | Зуммер | 1 |
| 24 | J450416 | Винт с шайбой | 2 |
| 26 | 947457 | Белл | 1 |
| 27 | J450310 | Винт с шайбой | 2 |
| 29 | 4388133 | Выключатель | 1 |
| 33 | J450625 | Винт с шайбой | 2 |
| 36 | 9208584 | Свиткх-панел верхний | 1 |
| 37 | 4044949 | Защитный кожух | 1 |
| 38 | J850308 | Винт | 2 |
| 39 | J251003 | Пружинная шайба | 2 |
| 41 | 4178359 | Реле | 1 |
| 42 | M430416 | Винт | 2 |
| 43 | A590904 | Пружинная шайба | 2 |
| 44 | M500403 | Гайка | 2 |
| 45 | 9755877 | Кронштейн | 1 |
| 46 | J670410 | Винт с шайбой | 2 |
| 48 | 4450491 | Информационная табличка | 1 |
| 49 | 4331444 | Выключатель | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX1200W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
