Верхний стрела — HITACHI CX1200W

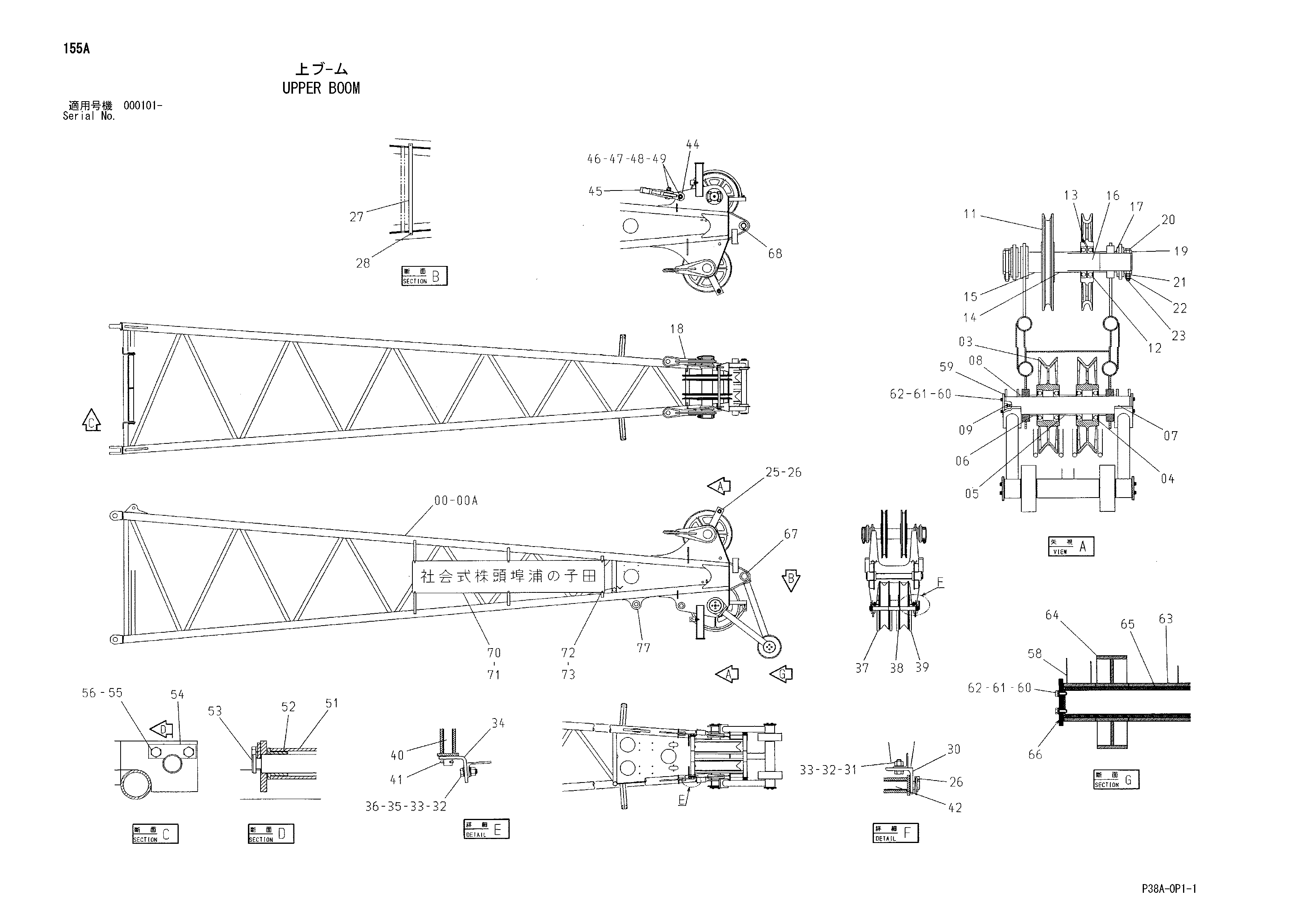

Заводская схема «Верхний стрела» для HITACHI CX1200W. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00A	5007332	Стрела верхний	1
03	3085374	Канатный блок	2
04	4162528	Шариковый подшипник	4
05	4444540	Проставка	1
06	4444541	Проставка	2
07	3090537	Мост	1
08	4444542	Проставка	2
09	J75482	Пресс-маслёнка	2
11	3090512	Канатный блок	2
12	4162528	Шариковый подшипник	4
13	J75481	Пресс-маслёнка	2
14	4444544	Проставка	1
15	4444543	Проставка	2
16	4373910	Мост	1
17	4327338	Проставка	2
18	8081167	Тяга	2
19	4337650	Втулка	2
20	4328228	Болт	2
21	J953020	Гайка	2
22	M642022	Корончатая гайка	2
23	A764040	Шплинт	2
25	4444480	Палец	1
26	4001834	Палец кольцо	4
27	4232002	Направляющая каната	1
28	A765040	Шплинт	2
30	4286585	Кронштейн	2
31	J901640	Болт	2
32	A590116	Плоская шайба	8
33	M660016	U-образная гайка	4
34	4340913	Кронштейн	2
35	J901645	Болт	2
36	J21685	Шайба уклон	2
37	8081298	Направляющая каната	1
38	8081716	Направляющая каната	1
39	8081793	Направляющая каната	1
40	4340805	Палец	1
41	A766045	Шплинт	2
42	4340804	Палец	1
44	8016217	Концевой вилка	1
45	2011693	Разъём канат	1
46	4387083	Палец	2
47	4114408	Шайба	2
48	4137247	Корончатая гайка	2
49	A766063	Шплинт	2
51	4365888	Ролик	2
52	4142688	Втулка	4
53	4365887	Мост	1
54	X4246	Стопорная пластина	2
55	J901220	Болт	4
56	A590912	Пружинная шайба	4
58	8071663	Тяга	2
59	4399022	Пластина	2
60	J901030	Болт	16
61	A590910	Пружинная шайба	16
62	A590110	Плоская шайба	16
63	8071661	Тяга	1
64	8071666	Ролик	2
65	9749723	Мост	1
66	4399020	Пластина	2
67	4399033	Мост	1
68	A761002	Шплинт	1
70	3080283	Информационная табличка	1
71	3080282	Информационная табличка	1
72	J901030	Болт	12
73	J950010	Гайка	24
77	9757509	Кронштейн	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI CX1200W и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
