Стрела опора палец мовинг устройство — HITACHI CX1100

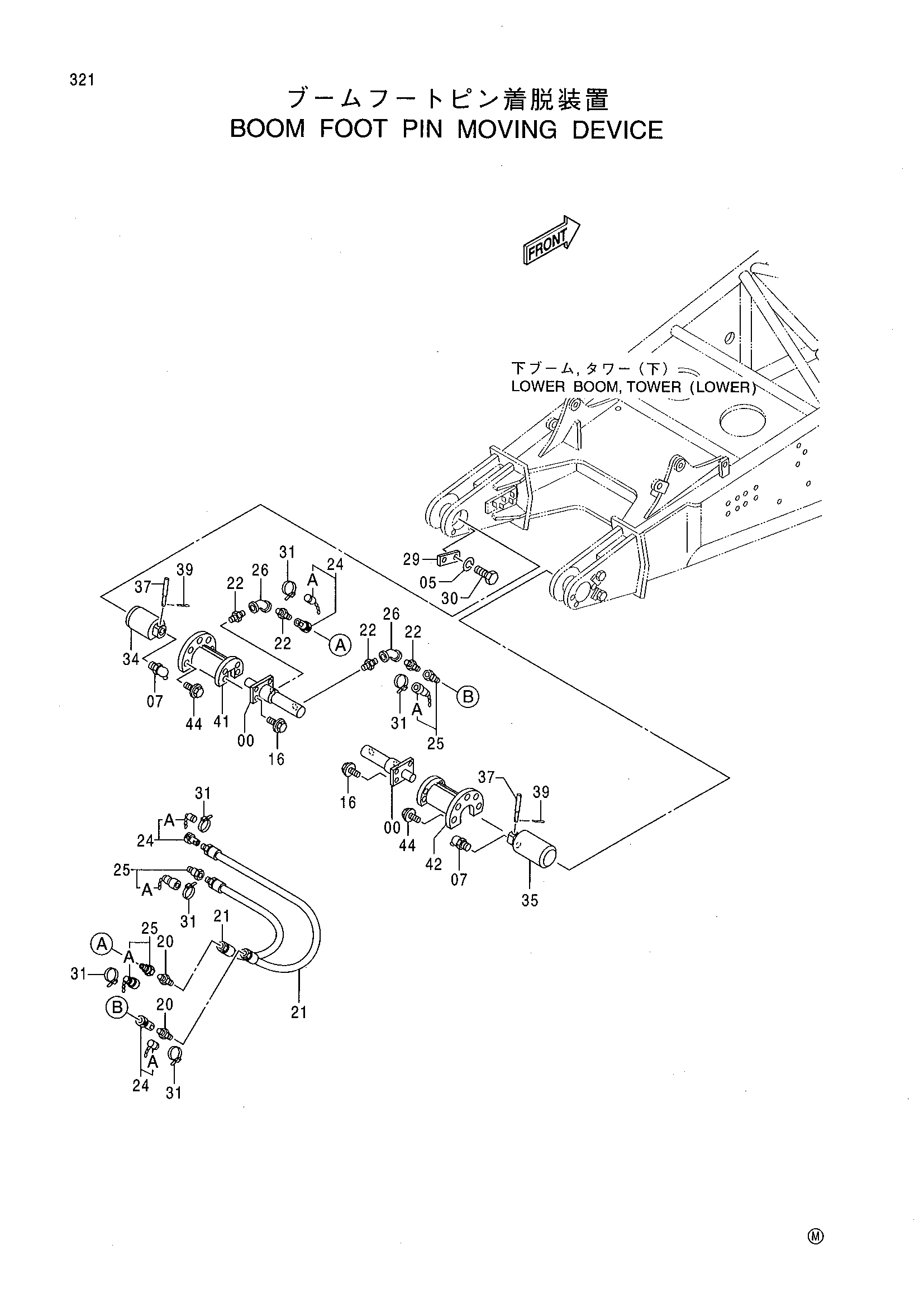

Заводская схема «Стрела опора палец мовинг устройство» для HITACHI CX1100. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4275325 | Гидроцилиндр масляный | 2 |
| 05 | A590920 | Пружинная шайба | 4 |
| 07 | J75581 | Пресс-маслёнка | 2 |
| 16 | J011240 | Болт с шайбой | 8 |
| 20 | 94-1302 | Адаптер | 2 |
| 21 | 4254410 | Шланг | 2 |
| 22 | 94-1702 | Адаптер | 8 |
| 24 | 4022907 | Самоуплотняющееся соединение | 4 |
| 24A | 4072595 | Колпачок | 1 |
| 25 | 4022908 | Самоуплотняющееся соединение | 4 |
| 25A | 4072596 | Колпачок | 1 |
| 26 | 94-0601 | Угловой штуцер | 4 |
| 29 | 4415602 | Стопорная пластина | 2 |
| 30 | J932045 | Болт | 4 |
| 31 | 4044883 | Хомут | 8 |
| 34 | 3091599 | Мост | 1 |
| 35 | 3091600 | Мост | 1 |
| 37 | 4457391 | Палец | 2 |
| 39 | 4022700 | Стопорный палец | 2 |
| 41 | 8075974 | Кронштейн | 1 |
| 42 | 8075973 | Кронштейн | 1 |
| 44 | J021245 | Болт с шайбой | 10 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX1100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
