Платформа (кабина) — HITACHI CX1100

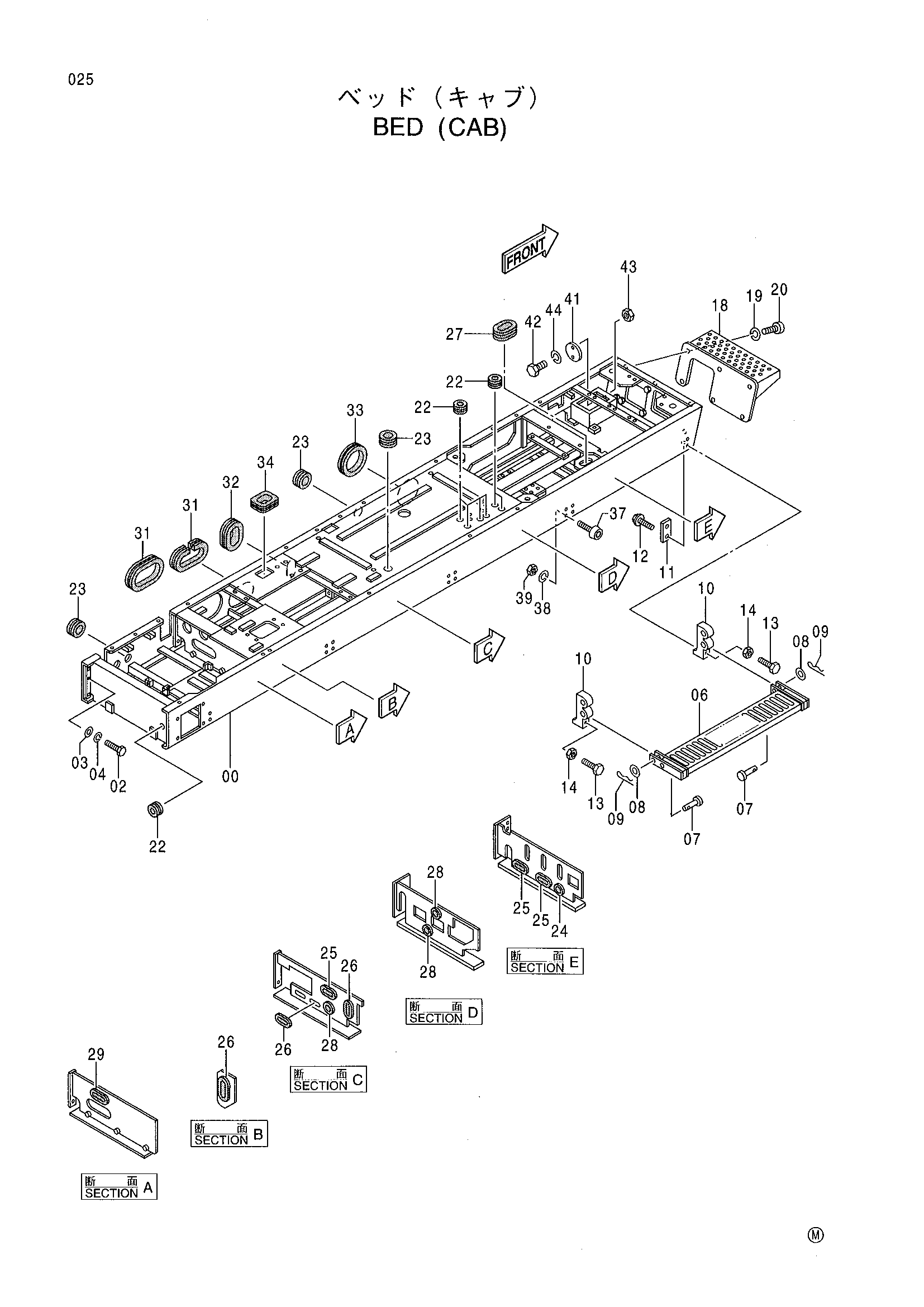

Заводская схема «Платформа (кабина)» для HITACHI CX1100. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	5007144	Платформа кабина	1
02	J901645	Болт	15
03	A590116	Плоская шайба	15
04	A590916	Пружинная шайба	15
06	7040071	Ступень	1
07	4442307	Палец	2
08	A590116	Плоская шайба	12
09	4022700	Стопорный палец	2
10	4442306	Кронштейн	2
11	4340080	Пластина	2
12	J011225	Болт с шайбой	4
13	J901240	Болт	2
14	J950012	Гайка	2
18	7034914	Ступень	1
19	4345743	Болт	6
20	A590910	Пружинная шайба	6
22	4184582	Резиновая втулка	7
23	4087462	Резиновая втулка	3
24	4203587	Резиновая втулка	1
25	4209956	Резиновая втулка	3
26	4213560	Резиновая втулка	3
27	4270921	Резиновая втулка	1
28	4509404	Резиновая втулка	3
29	4270920	Резиновая втулка	1
31	4403068	Резиновая прокладка	2
32	4372143	Резиновая прокладка	1
33	4403069	Резиновая прокладка	1
34	4368306	Резиновая прокладка	1
37	4389283	Болт	12
38	A590912	Пружинная шайба	12
39	J950012	Гайка	12
41	4405012	Пластина	1
42	J900620	Болт	2
43	J950006	Гайка	2
44	A590906	Пружинная шайба	2

Для точного подбора сообщите каталожный номер, модель HITACHI CX1100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
