Башенный гусёк стрелы вставка 9M — HITACHI CX1100

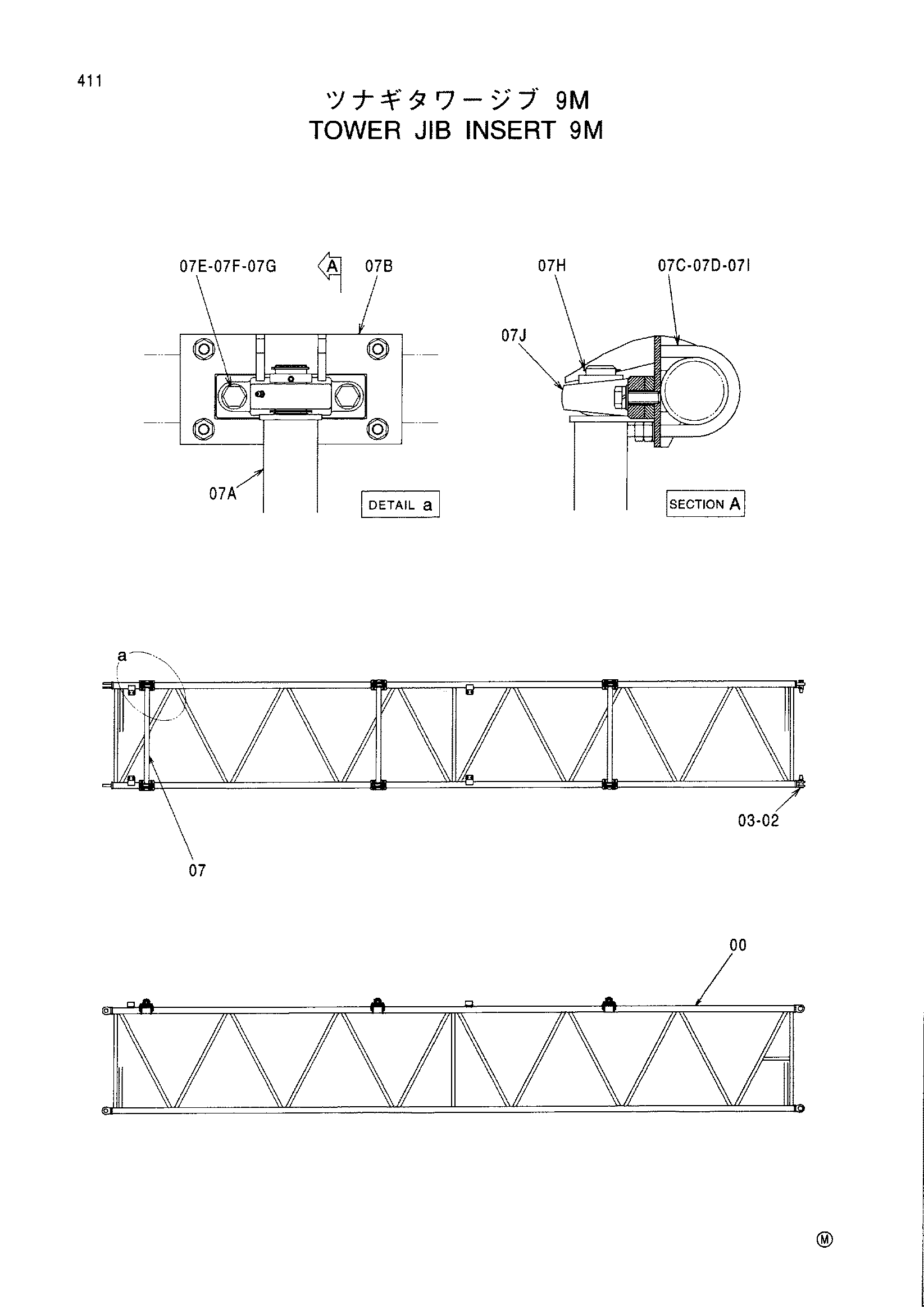

Заводская схема «Башенный гусёк стрелы вставка 9M» для HITACHI CX1100. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9166616 | Башенный гусёк стрелы вставка в сборе | 1 | |
| 00 | 6016906 | Стрела вставка | 1 |
| 02 | 4020735 | Палец | 4 |
| 03 | 3002554 | Стопорный палец | 4 |
| 07 | 9177274 | Направляющая каток | 3 |
| 07A | 9750392 | Ролик | 1 |
| 07B | 8072476 | Кронштейн | 2 |
| 07C | 4213163 | U-образный болт | 4 |
| 07D | J950012 | Гайка | 16 |
| 07E | J901440 | Болт | 4 |
| 07F | A590914 | Пружинная шайба | 4 |
| 07G | A590114 | Плоская шайба | 4 |
| 07H | 991342 | Стопорное кольцо | 2 |
| 07I | A590112 | Плоская шайба | 8 |
| 07J | 4420385 | Подшипник. блок | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX1100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
