Пилотный трубопроводы (3-1) — HITACHI CX1100

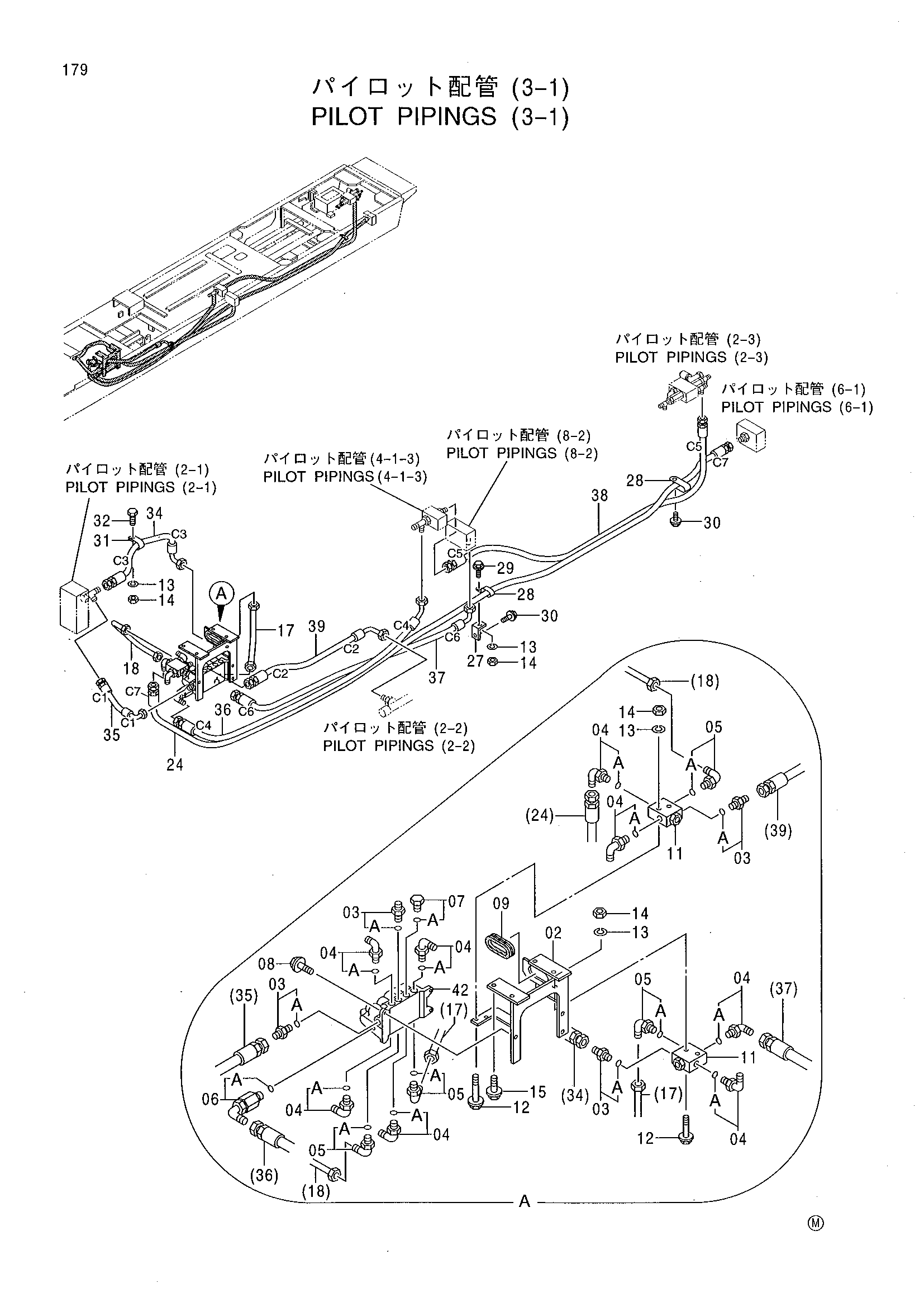

Заводская схема «Пилотный трубопроводы (3-1)» для HITACHI CX1100. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 8066874 | Кронштейн | 1 |
| 03 | 4200467 | Адаптер | 4 |
| 03A | 957366 | Уплотнительное кольцо | 1 |
| 04 | 4156434 | Угловой штуцер | 8 |
| 04A | 957366 | Уплотнительное кольцо | 1 |
| 05 | 4317622 | Штуцер трубки | 4 |
| 05A | 957366 | Уплотнительное кольцо | 1 |
| 06 | 4263452 | Переходник S | 1 |
| 06A | 4506418 | Уплотнительное кольцо | 1 |
| 07 | 4093624 | Пробка | 1 |
| 07A | 957366 | Уплотнительное кольцо | 1 |
| 08 | J010830 | Болт с шайбой | 3 |
| 09 | 4209956 | Резиновая втулка | 1 |
| 11 | 4368190 | Пилотный клапан | 2 |
| 12 | J011060 | Болт с шайбой | 4 |
| 13 | A590910 | Пружинная шайба | 6 |
| 14 | J950010 | Гайка | 6 |
| 15 | J011030 | Болт с шайбой | 4 |
| 17 | 4376055 | Трубка | 1 |
| 18 | 4376058 | Трубка | 1 |
| 24 | 4383991 | Шланг | 1 |
| 27 | 4383490 | Кронштейн | 1 |
| 28 | 4190292 | Зажим | 2 |
| 29 | J011025 | Болт с шайбой | 1 |
| 30 | J011020 | Болт с шайбой | 2 |
| 31 | 4190275 | Зажим | 1 |
| 32 | J901025 | Болт | 1 |
| 34 | 4355423 | Шланг | 1 |
| 35 | 4390408 | Шланг | 1 |
| 36 | 4372245 | Шланг | 1 |
| 37 | 4383990 | Шланг | 1 |
| 38 | 4383989 | Шланг | 1 |
| 39 | 4365595 | Шланг | 1 |
| 42 | 4391302 | Электромагнитный клапан | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX1100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
