Гусеничная рама — HITACHI CX1100

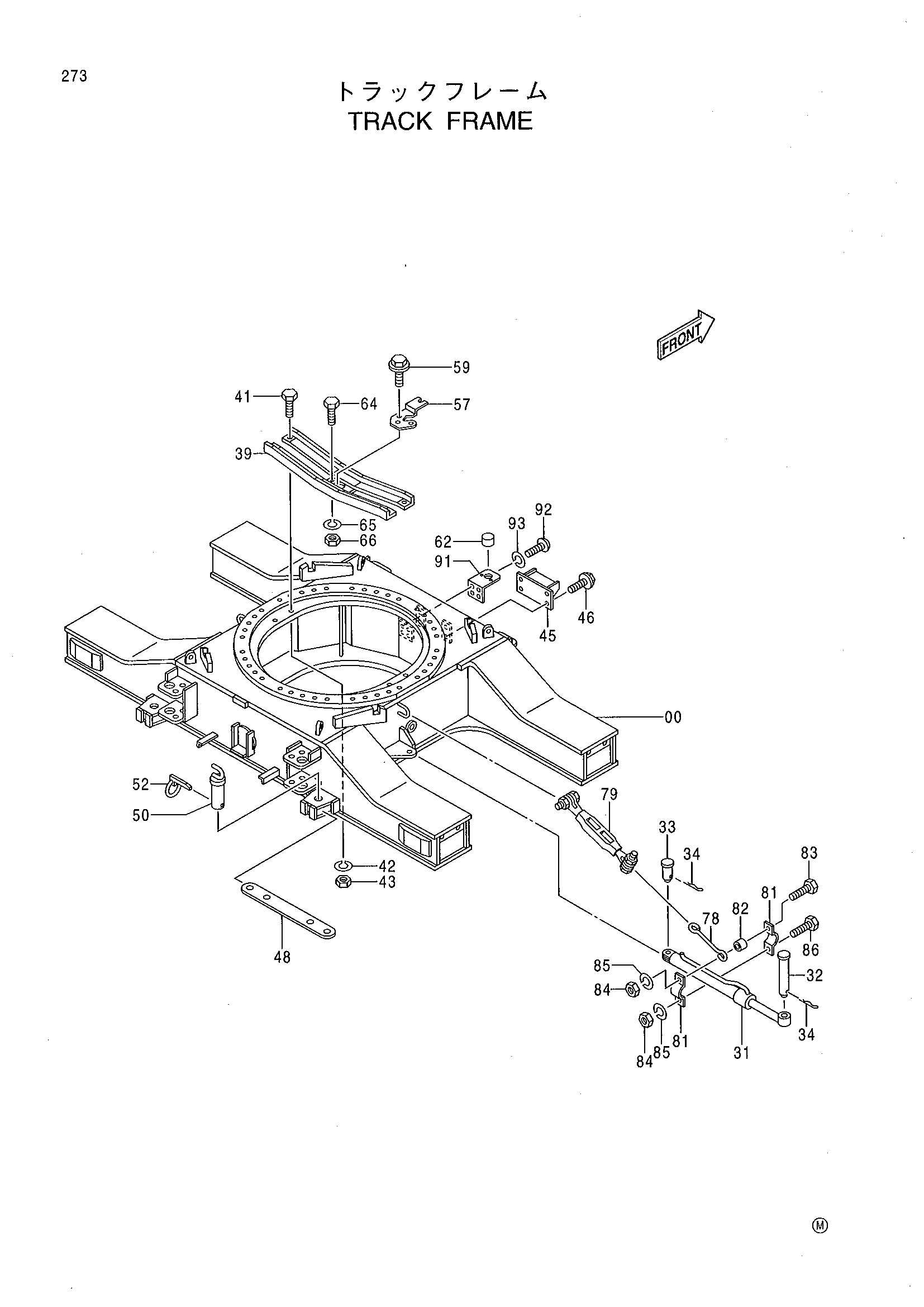

Заводская схема «Гусеничная рама» для HITACHI CX1100. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5004856 | Гусеница | 1 |
| 31 | 4158225 | Гидроцилиндр. масляный | 2 |
| 32 | 4160555 | Палец | 2 |
| 33 | 4160556 | Палец | 2 |
| 34 | 3002554 | Стопорный палец | 4 |
| 39 | 9732522 | Кронштейн | 1 |
| 41 | J901265 | Болт | 4 |
| 42 | A590912 | Пружинная шайба | 4 |
| 43 | J950012 | Гайка | 4 |
| 45 | 8029803 | Кронштейн | 1 |
| 46 | J011020 | Болт с шайбой | 4 |
| 48 | 4275740 | Тяга | 4 |
| 50 | 9730691 | Палец | 8 |
| 52 | 9701925 | Палец кольцо | 8 |
| 57 | 4242066 | Кронштейн | 1 |
| 59 | J011225 | Болт с шайбой | 3 |
| 62 | 4091871 | Уровень | 1 |
| 64 | J901245 | Болт | 4 |
| 65 | A590912 | Пружинная шайба | 4 |
| 66 | J950012 | Гайка | 4 |
| 78 | 4226277 | Шток | 2 |
| 79 | 4336798 | Турнбуккле | 2 |
| 81 | 4226278 | Хомут | 4 |
| 82 | 4226279 | Проставка | 2 |
| 83 | J901250 | Болт | 2 |
| 84 | J950012 | Гайка | 4 |
| 85 | A590912 | Пружинная шайба | 4 |
| 86 | J901230 | Болт | 2 |
| 91 | 4261974 | Кронштейн | 1 |
| 92 | M430513 | Винт | 4 |
| 93 | A590905 | Пружинная шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX1100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
