Пилотные гидролинии (9-1) — HITACHI CX1100

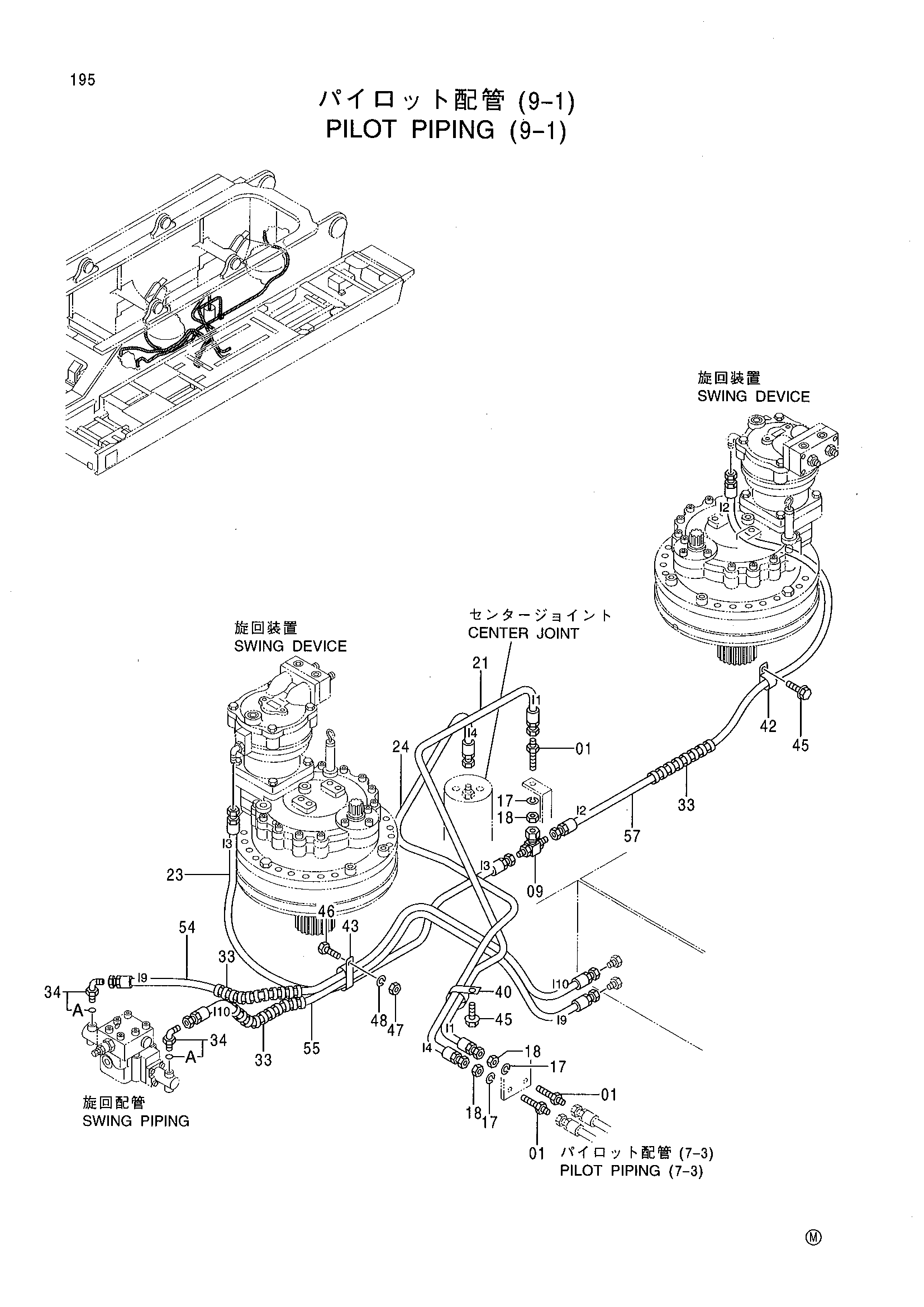

Заводская схема «Пилотные гидролинии (9-1)» для HITACHI CX1100. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4317426 | Адаптер | 3 |
| 09 | 4226236 | Соединительный штуцер | 1 |
| 17 | A590916 | Пружинная шайба | 3 |
| 18 | 4202531 | Гайка | 3 |
| 21 | 4375297 | Шланг | 1 |
| 23 | 4441885 | Шланг | 1 |
| 24 | 4369302 | Шланг | 1 |
| 33 | 4044420 | Защитный кожух | 5 |
| 34 | 4156434 | Угловой штуцер | 2 |
| 34A | 957366 | Уплотнительное кольцо | 1 |
| 40 | 4193848 | Зажим | 1 |
| 42 | 4190253 | Зажим | 1 |
| 43 | 4190264 | Зажим | 1 |
| 45 | J011020 | Болт с шайбой | 2 |
| 46 | J901025 | Болт | 1 |
| 47 | J950010 | Гайка | 1 |
| 48 | A590910 | Пружинная шайба | 1 |
| 54 | 4406249 | Шланг | 1 |
| 55 | 4375301 | Шланг | 1 |
| 57 | 4375302 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX1100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
