Обратный трубопроводы (2-1) — HITACHI CX1100

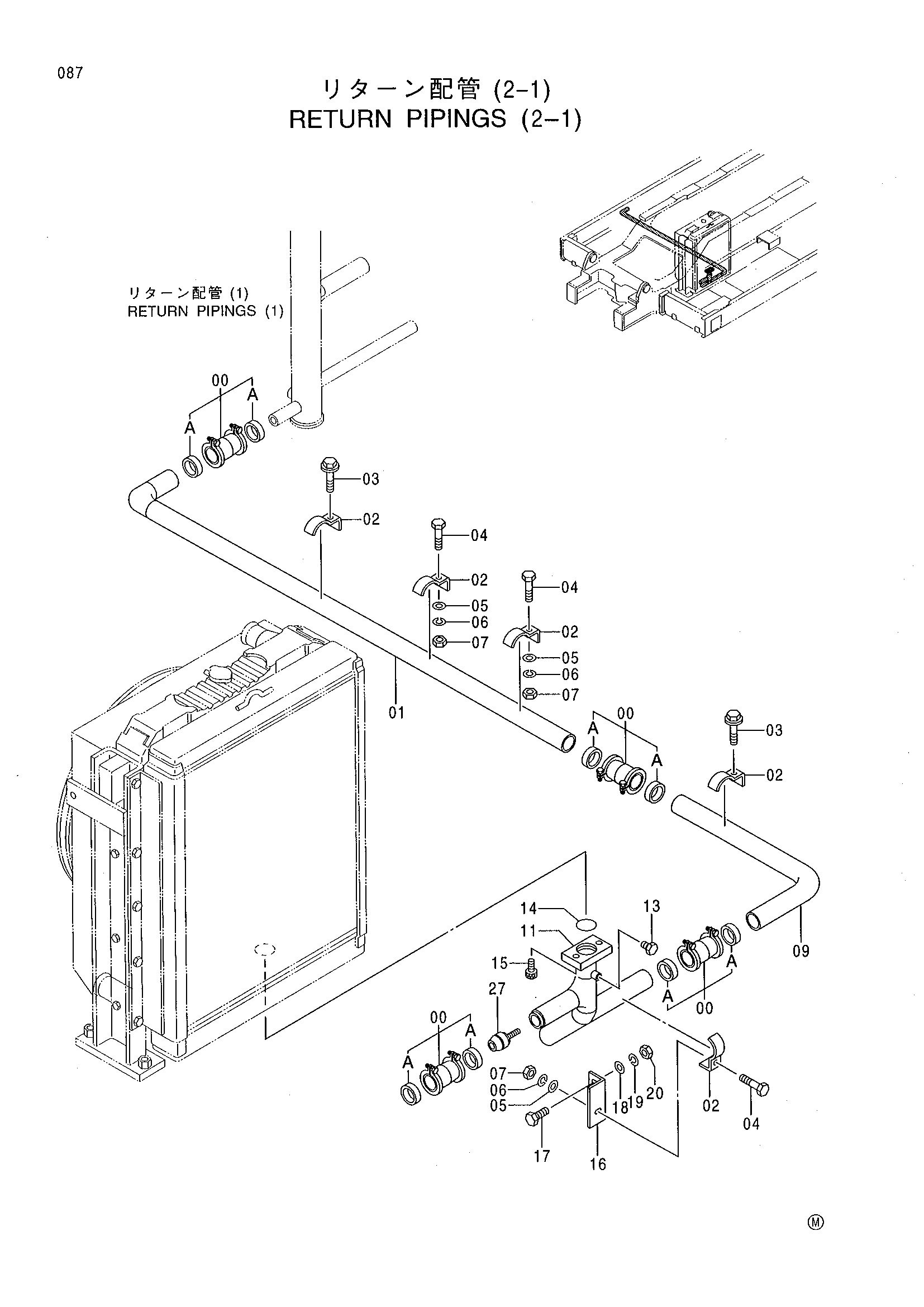

Заводская схема «Обратный трубопроводы (2-1)» для HITACHI CX1100. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4067834 | Муфта | 4 |
| 00A | 4196260 | Уплотнение | 2 |
| 01 | 9746417 | Трубка | 1 |
| 02 | 4053697 | Хомут трубки | 5 |
| 03 | J011265 | Болт с шайбой | 2 |
| 04 | J901275 | Болт | 3 |
| 05 | A590112 | Плоская шайба | 3 |
| 06 | A590912 | Пружинная шайба | 3 |
| 07 | J950012 | Гайка | 3 |
| 09 | 4266095 | Трубка | 1 |
| 11 | 8049477 | Трубка | 1 |
| 13 | 447483 | Пробка | 1 |
| 14 | A811050 | Уплотнительное кольцо | 1 |
| 15 | M341236 | Болт с внутренним шестигранником | 2 |
| 16 | 4275206 | Кронштейн | 1 |
| 17 | J901030 | Болт | 2 |
| 18 | A590110 | Плоская шайба | 2 |
| 19 | A590910 | Пружинная шайба | 2 |
| 20 | J950010 | Гайка | 2 |
| 27 | 4252129 | Клапан | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX1100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
