Портал управление — HITACHI CX1100

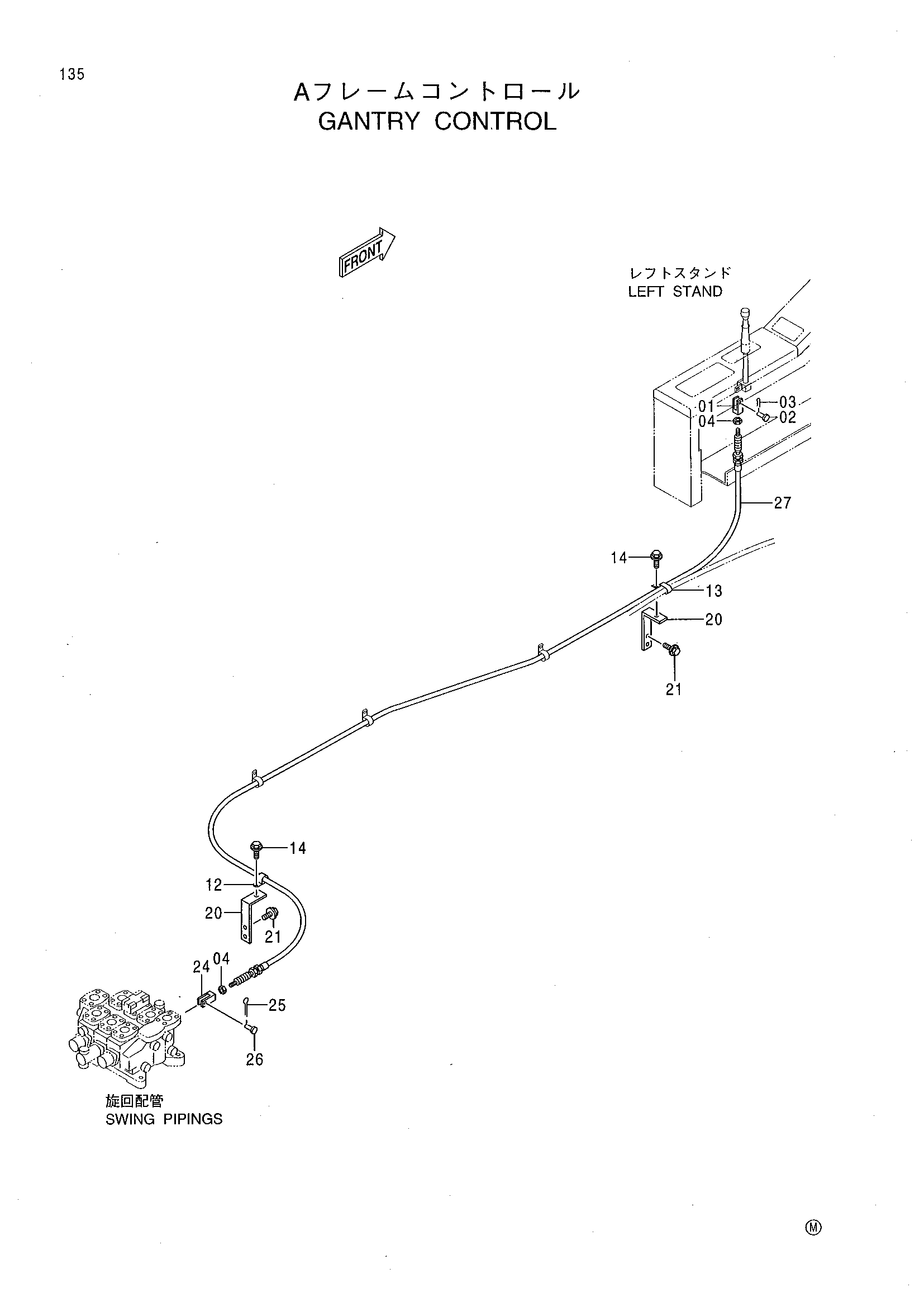

Заводская схема «Портал управление» для HITACHI CX1100. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	M980634	Концевой вилка	1
02	4335290	Палец	1
03	4022696	Стопорный палец	1
04	M500605	Гайка	2
12	4190261	Зажим	1
13	4192018	Зажим	1
14	J021025	Болт с шайбой	2
20	9742527	Стойка	2
21	J011030	Болт с шайбой	4
24	4370451	Концевой вилка	1
25	A741232	Палец	1
26	A764020	Шплинт	1
27	4118305	Трос управления	1

Для точного подбора сообщите каталожный номер, модель HITACHI CX1100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
