Дренажные трубопроводы (2) — HITACHI CX1100

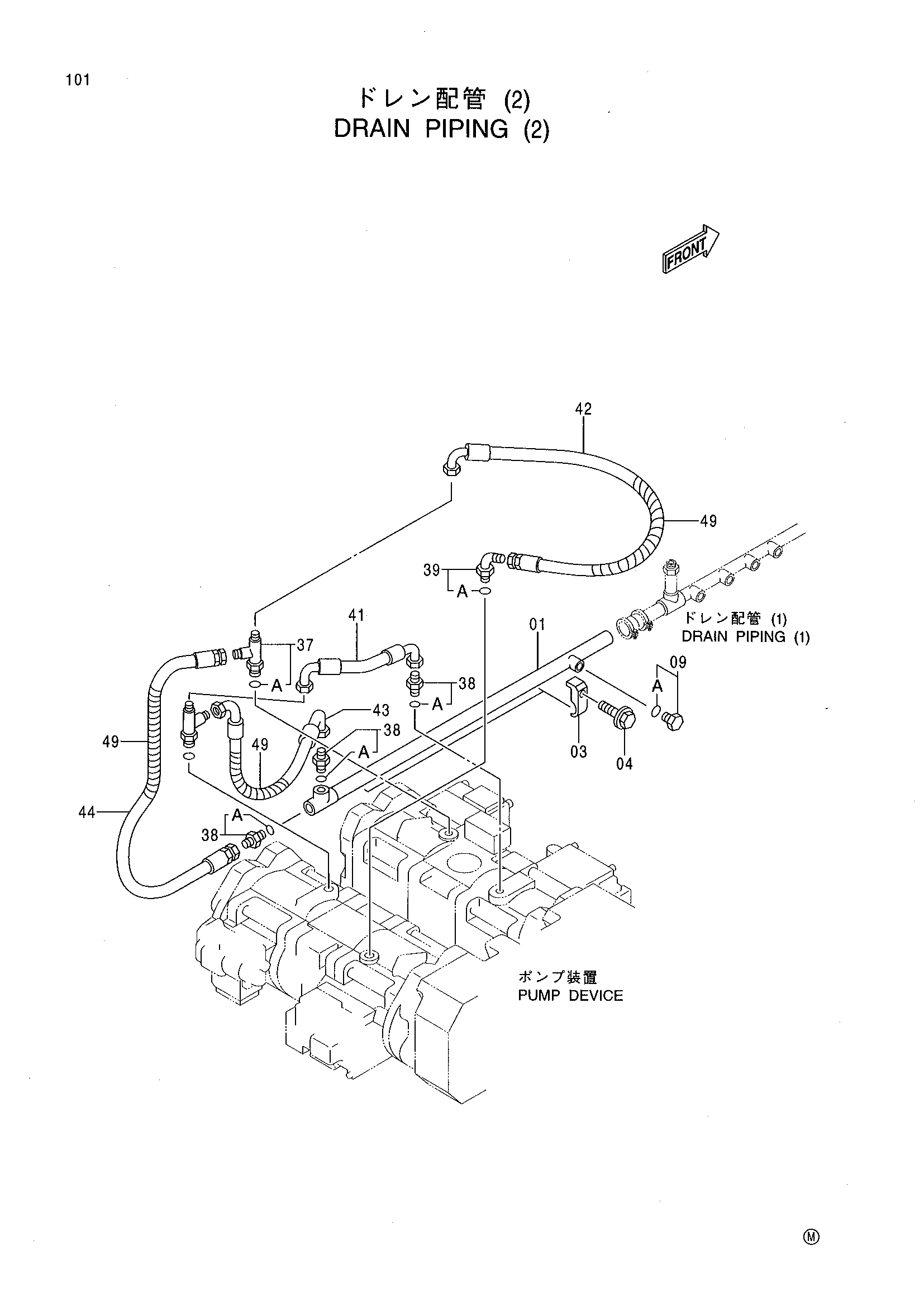

Заводская схема «Дренажные трубопроводы (2)» для HITACHI CX1100. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9746511 | Трубка | 1 |
| 03 | 4190127 | Хомут трубки | 2 |
| 04 | J011265 | Болт с шайбой | 2 |
| 09 | 4174542 | Пробка | 1 |
| 09A | 4506424 | Уплотнительное кольцо | 1 |
| 37 | 4286917 | Тройник | 2 |
| 37A | 4506424 | Уплотнительное кольцо | 1 |
| 38 | 4042033 | Адаптер | 3 |
| 38A | 4506424 | Уплотнительное кольцо | 1 |
| 39 | 4065118 | Угловой штуцер | 1 |
| 39A | 4506424 | Уплотнительное кольцо | 1 |
| 41 | 4368690 | Шланг | 1 |
| 42 | 4368691 | Шланг | 1 |
| 43 | 4368692 | Шланг | 1 |
| 44 | 4368693 | Шланг | 1 |
| 49 | 4044420 | Защитный кожух | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX1100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
