Пилотный трубопроводы (3-2) — HITACHI CX1100

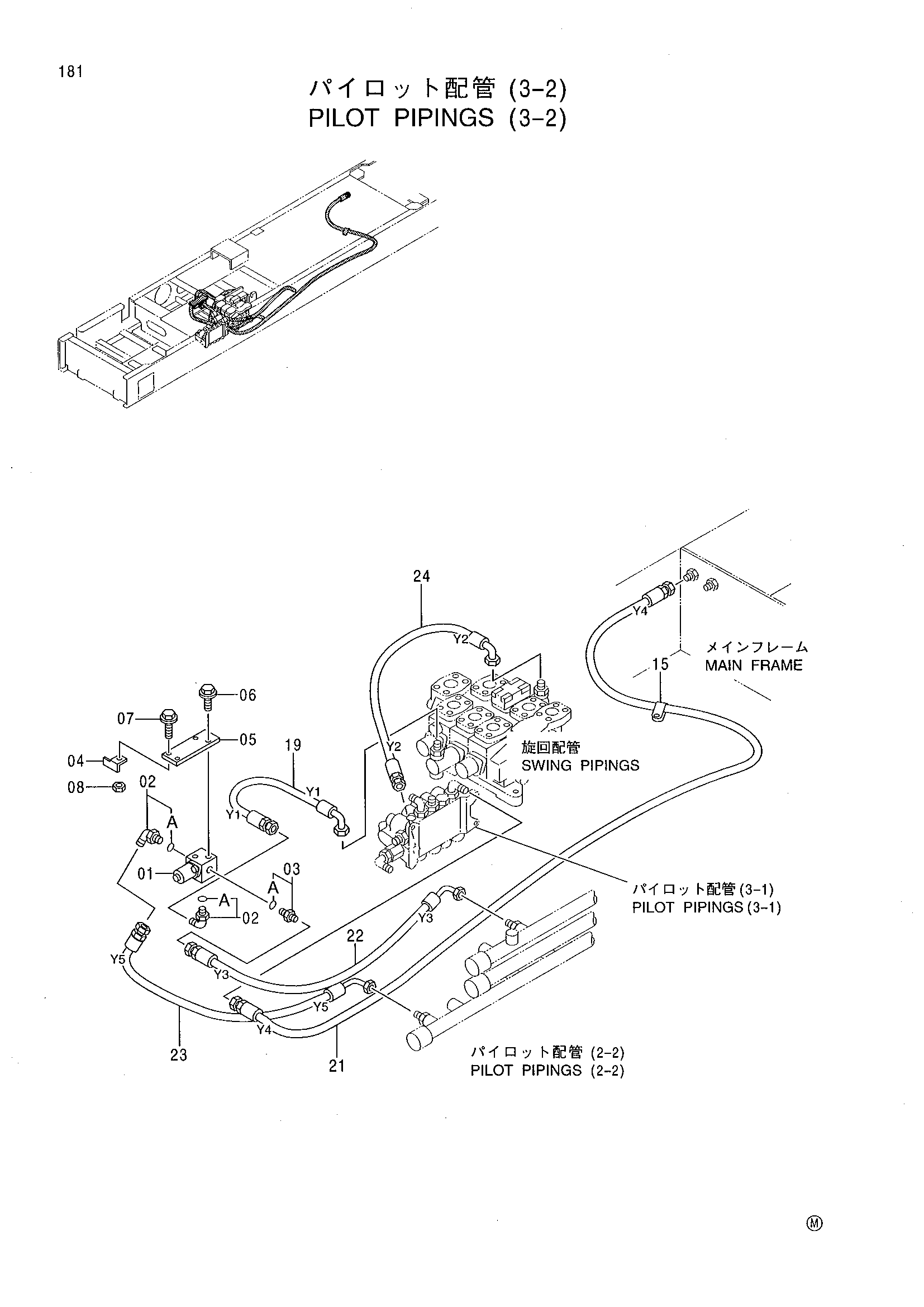

Заводская схема «Пилотный трубопроводы (3-2)» для HITACHI CX1100. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4302289 | Электромагнитный клапан | 1 |
| 02 | 4156434 | Угловой штуцер | 2 |
| 02A | 957366 | Уплотнительное кольцо | 1 |
| 03 | 4200467 | Адаптер | 1 |
| 03A | 957366 | Уплотнительное кольцо | 1 |
| 04 | 4257159 | Кронштейн | 1 |
| 05 | 4375473 | Пластина | 1 |
| 06 | J010620 | Болт с шайбой | 2 |
| 07 | J011030 | Болт с шайбой | 2 |
| 08 | J950010 | Гайка | 2 |
| 15 | 4190275 | Зажим | 1 |
| 19 | 4332940 | Шланг | 1 |
| 21 | 4375305 | Шланг | 1 |
| 22 | 4333396 | Шланг | 1 |
| 23 | 4333396 | Шланг | 1 |
| 24 | 4354364 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX1100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
