Тормоз лента — HITACHI CX1100

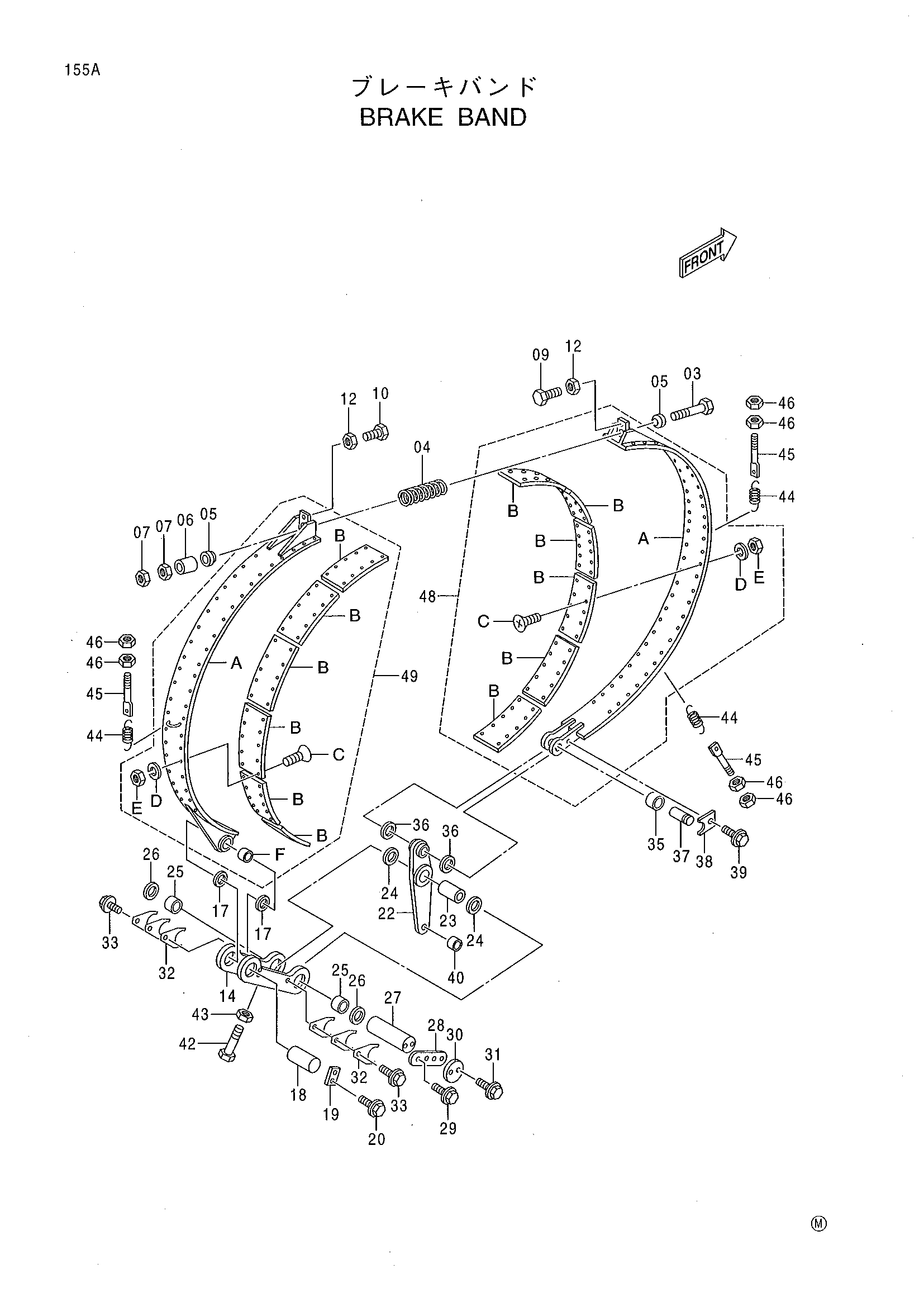

Заводская схема «Тормоз лента» для HITACHI CX1100. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
03	4024203	Болт	1
04	49092	Пружина	1
05	45248	Шайба	2
06	456472	Проставка	1
07	J953039	Гайка	2
09	4333202	Болт	1
10	4160753	Болт	1
12	J951024	Гайка	2
14	8067427	Тяга	1
17	4371954	Проставка	2
18	4371915	Палец	1
19	4339088	Стопорная пластина	1
20	J021025	Болт с шайбой	2
22	8066508	Рычаг	1
23	4372044	Втулка	1
24	4371959	Проставка	2
25	4312541	Втулка	2
26	4371956	Проставка	2
27	4371914	Палец	1
28	4372297	Ограничитель	1
29	J011230	Болт с шайбой	2
30	4316493	Фиксатор	1
31	J011240	Болт с шайбой	2
32	4317777	Регулировочная шайба	6
33	J011225	Болт с шайбой	2
35	4372060	Втулка	1
36	4371921	Проставка	2
37	4371916	Палец	1
38	4371918	Стопорная пластина	1
39	J011230	Болт с шайбой	1
40	4372041	Втулка	1
42	M261680	Болт	1
43	J950016	Гайка	1
44	428864	Пружина растяжения	3
45	4225383	Болт проушина	3
46	J950012	Гайка	6
48	9146043	Лента ливе в сборе	1
48A	6015412	Лента ливе	1
48B	4386078	Накладка	6
48C	M480832	Винт	48
48D	A590908	Пружинная шайба	48
48E	M500807	Гайка	48
49	9146044	Лента деад в сборе	1
49A	6015406	Лента деад	1
49B	4386078	Накладка	6
49C	M480832	Винт	45
49D	A590908	Пружинная шайба	45
49E	M500807	Гайка	45
49F	4372030	Втулка	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI CX1100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
