Пилотные гидролинии (2-2) — HITACHI CX1100

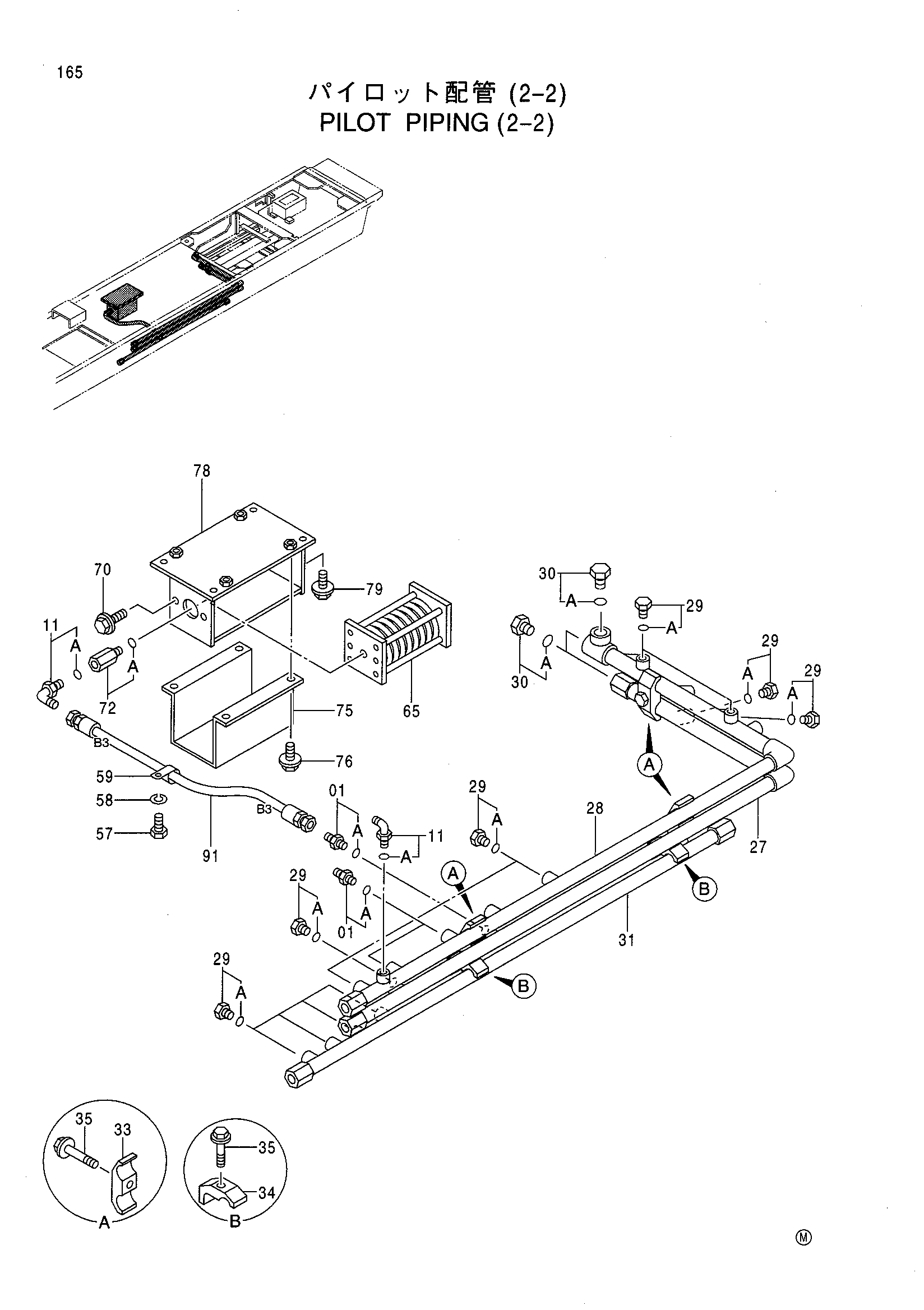

Заводская схема «Пилотные гидролинии (2-2)» для HITACHI CX1100. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4200466 | Адаптер | 3 |
| 01A | 4509180 | Уплотнительное кольцо | 1 |
| 11 | 4154671 | Угловой штуцер | 2 |
| 11A | 4509180 | Уплотнительное кольцо | 1 |
| 27 | 7032200 | Трубка | 1 |
| 28 | 7032201 | Трубка | 1 |
| 29 | 4092534 | Пробка | 11 |
| 29A | 4509180 | Уплотнительное кольцо | 1 |
| 30 | 4174542 | Пробка | 3 |
| 30A | 4506424 | Уплотнительное кольцо | 1 |
| 31 | 9747182 | Трубка | 1 |
| 33 | 4189860 | Хомут трубки | 3 |
| 34 | 4190127 | Хомут трубки | 2 |
| 35 | J011265 | Болт с шайбой | 5 |
| 57 | J901020 | Болт | 1 |
| 58 | A590910 | Пружинная шайба | 1 |
| 59 | 4190275 | Зажим | 1 |
| 65 | 4314476 | Гидроаккумулятор | 1 |
| 70 | J011230 | Болт с шайбой | 2 |
| 72 | 4261357 | Адаптер | 1 |
| 72A | 4509180 | Уплотнительное кольцо | 1 |
| 75 | 8072701 | Кронштейн | 1 |
| 76 | J011020 | Болт с шайбой | 4 |
| 78 | 3082720 | Крышка | 1 |
| 79 | J021025 | Болт с шайбой | 4 |
| 91 | 4385504 | Шланг (B3) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX1100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
