Портал гидроцилиндр трубопроводы — HITACHI CX1100

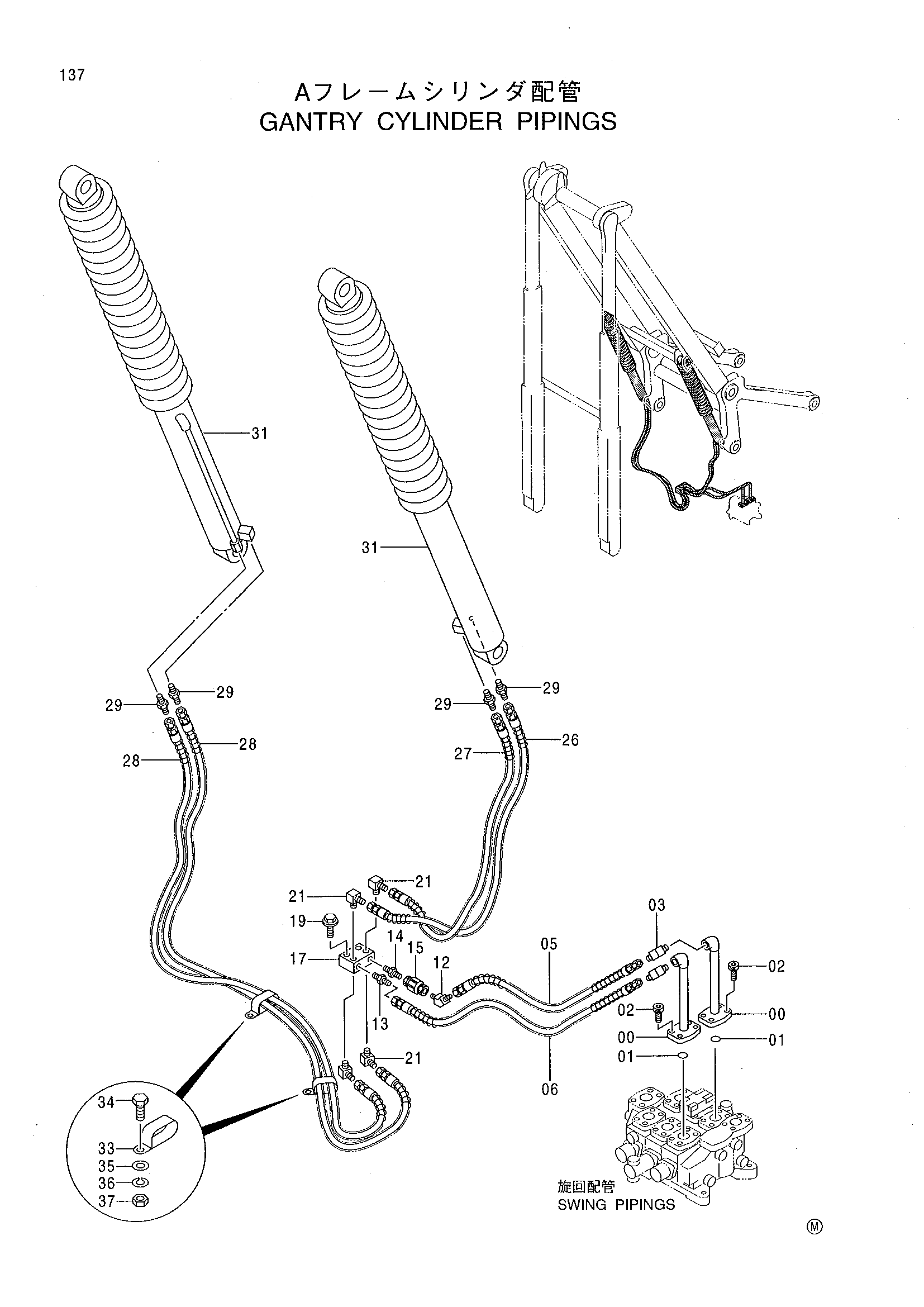

Заводская схема «Портал гидроцилиндр трубопроводы» для HITACHI CX1100. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9725537 | Трубка | 2 |
| 01 | A811035 | Уплотнительное кольцо | 2 |
| 02 | M341036 | Болт с внутренним шестигранником | 8 |
| 03 | 4119002 | Угловой штуцер | 2 |
| 05 | 4188977 | Шланг | 1 |
| 06 | 4188978 | Шланг | 1 |
| 12 | 94-1501 | Угловой штуцер | 1 |
| 13 | 94-1301 | Адаптер | 1 |
| 14 | 94-1701 | Адаптер | 1 |
| 15 | 4189448 | Клапан тхроттле | 1 |
| 17 | 4031872 | Разъём | 1 |
| 19 | J011045 | Болт с шайбой | 2 |
| 21 | 94-1401 | Угловой штуцер | 4 |
| 26 | 4278965 | Шланг | 1 |
| 27 | 4341695 | Шланг | 1 |
| 28 | 4341696 | Шланг | 2 |
| 29 | 94-1301 | Адаптер | 4 |
| 31 | 4265414 | Гидроцилиндр. масляный | 2 |
| 33 | 4192034 | Зажим | 2 |
| 34 | J901025 | Болт | 2 |
| 35 | A590110 | Плоская шайба | 2 |
| 36 | A590910 | Пружинная шайба | 2 |
| 37 | J950010 | Гайка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX1100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
