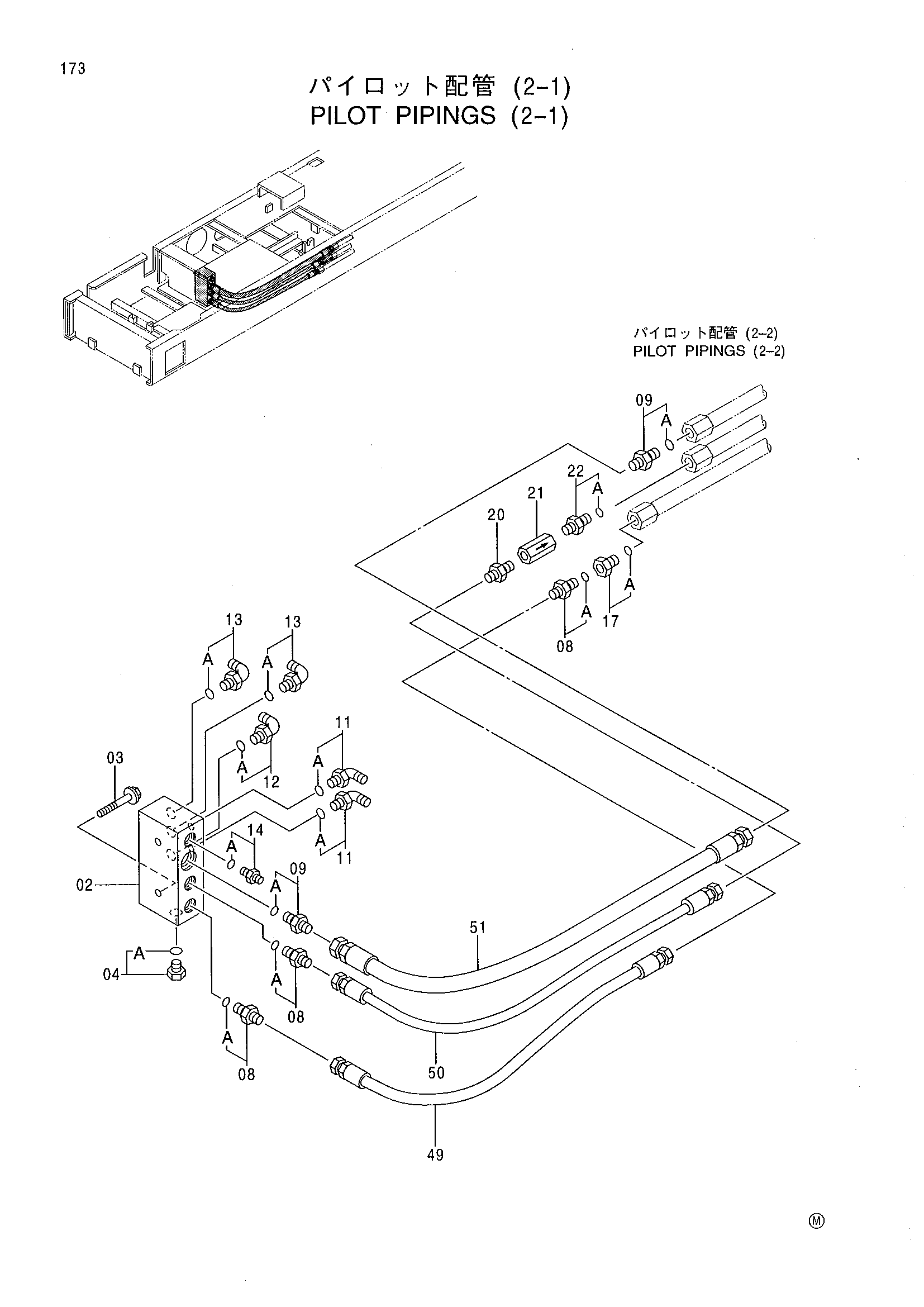

Пилотный трубопроводы (2-1) — HITACHI CX1100
Заводская схема «Пилотный трубопроводы (2-1)» для HITACHI CX1100. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 2035379 | Коллектор | 1 |
| 03 | J021000 | Болт с шайбой | 2 |
| 04 | 4174541 | Пробка | 1 |
| 04A | 4506418 | Уплотнительное кольцо | 1 |
| 08 | 4210361 | Адаптер | 3 |
| 08A | 4506418 | Уплотнительное кольцо | 1 |
| 09 | 4042033 | Адаптер | 2 |
| 09A | 4506424 | Уплотнительное кольцо | 1 |
| 11 | 4154671 | Угловой штуцер | 2 |
| 11A | 4509180 | Уплотнительное кольцо | 1 |
| 12 | 4154672 | Угловой штуцер | 1 |
| 12A | 4506418 | Уплотнительное кольцо | 1 |
| 13 | 4065118 | Угловой штуцер | 2 |
| 13A | 4506424 | Уплотнительное кольцо | 1 |
| 14 | 4221290 | Адаптер | 1 |
| 14A | 4509180 | Уплотнительное кольцо | 1 |
| 17 | 4263450 | Переходник S | 1 |
| 17A | 4506424 | Уплотнительное кольцо | 1 |
| 20 | 4221287 | Адаптер | 1 |
| 21 | 9034570 | Обратный клапан | 1 |
| 22 | 4222089 | Адаптер | 1 |
| 22A | 4506424 | Уплотнительное кольцо | 1 |
| 49 | 4304466 | Шланг | 1 |
| 50 | 4304469 | Шланг | 1 |
| 51 | 4157682 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX1100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
