Пилотные гидролинии (4-1-1) — HITACHI CX1100

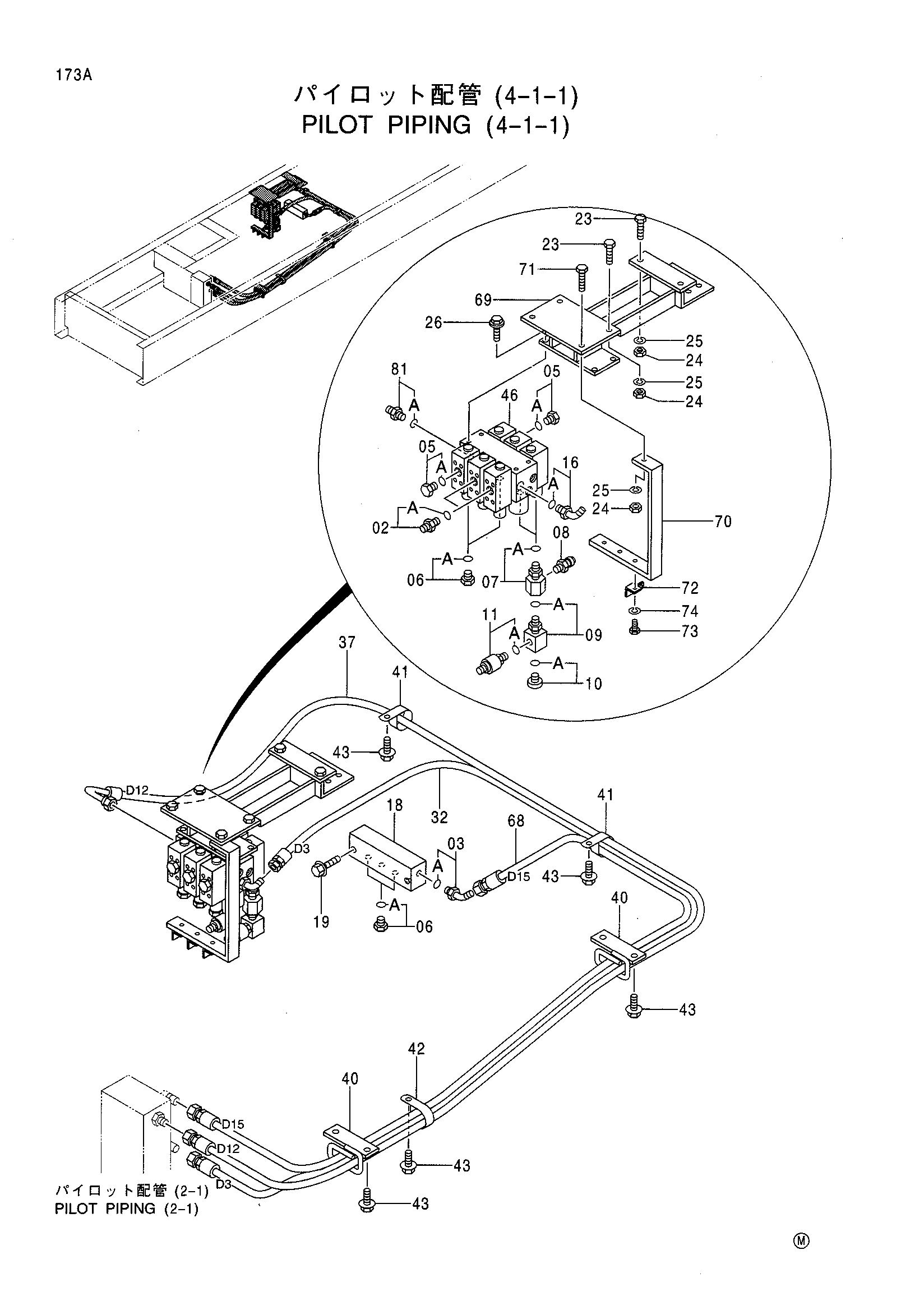

Заводская схема «Пилотные гидролинии (4-1-1)» для HITACHI CX1100. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 4200466 | Адаптер | 4 |
| 02A | 4509180 | Уплотнительное кольцо | 1 |
| 03 | 4190244 | Угловой штуцер | 1 |
| 03A | 4509180 | Уплотнительное кольцо | 1 |
| 05 | 4092534 | Пробка | 2 |
| 05A | 4509180 | Уплотнительное кольцо | 1 |
| 06 | 4093624 | Пробка | 4 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 07 | 4350510 | Адаптер | 2 |
| 07A | 957366 | Уплотнительное кольцо | 1 |
| 08 | 4346128 | Штуцер | 2 |
| 09 | 4376071 | Переходник S | 2 |
| 09A | 957366 | Уплотнительное кольцо | 1 |
| 10 | 4299028 | Пробка | 2 |
| 10A | 4506408 | Уплотнительное кольцо | 1 |
| 11 | 4254563 | Выключатель давление | 2 |
| 11A | 4113154 | Уплотнительное кольцо | 1 |
| 16 | 4154671 | Угловой штуцер | 1 |
| 16A | 4509180 | Уплотнительное кольцо | 1 |
| 18 | 3035921 | Коллектор | 1 |
| 19 | J011060 | Болт с шайбой | 2 |
| 23 | J901025 | Болт | 5 |
| 24 | J950010 | Гайка | 6 |
| 25 | A590910 | Пружинная шайба | 6 |
| 26 | J011020 | Болт с шайбой | 4 |
| 32 | 4391698 | Шланг (D3) | 1 |
| 37 | 4334456 | Шланг (D12) | 1 |
| 40 | 8030483 | Опора | 2 |
| 41 | 4190264 | Зажим | 2 |
| 42 | 4190265 | Зажим | 1 |
| 43 | J011016 | Болт с шайбой | 7 |
| 46 | 4374200 | Пилотный клапан | 1 |
| 68 | 4369302 | Шланг (D15) | 1 |
| 69 | 8072628 | Кронштейн | 1 |
| 70 | 4390673 | Кронштейн | 1 |
| 71 | J901030 | Болт | 1 |
| 72 | 4252767 | Кронштейн | 3 |
| 73 | J900610 | Болт | 3 |
| 74 | A590906 | Пружинная шайба | 3 |
| 81 | 4221290 | Адаптер | 1 |
| 81A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX1100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
