Реевинг лебёдка трубопроводы (2) — HITACHI CX1100

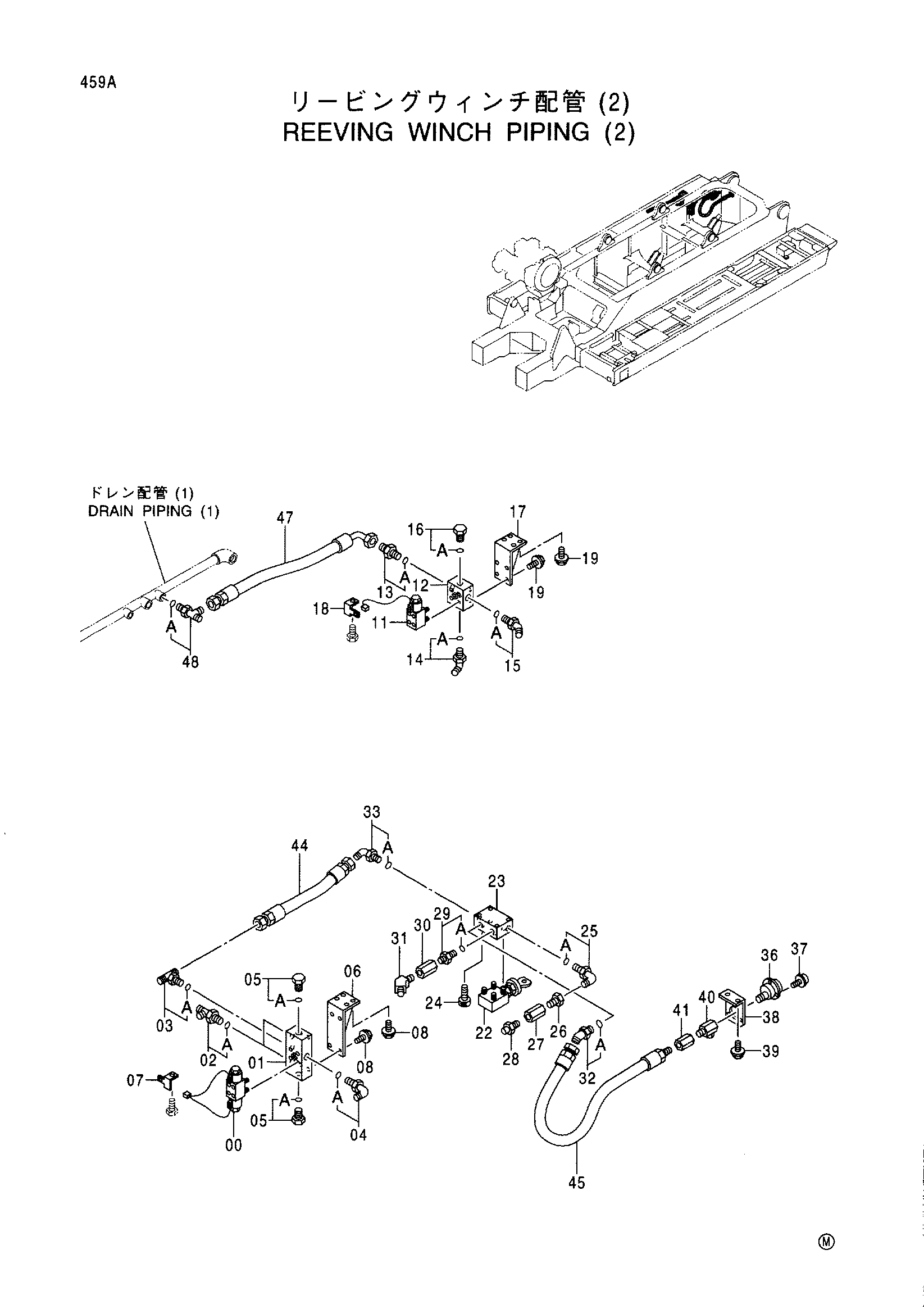

Заводская схема «Реевинг лебёдка трубопроводы (2)» для HITACHI CX1100. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4402606 | Электромагнитный клапан | 1 |
| 01 | 2041862 | Коллектор | 1 |
| 02 | 4217343 | Тройник | 2 |
| 02A | 4506418 | Уплотнительное кольцо | 1 |
| 03 | A852544 | Тройник | 1 |
| 03A | 4506418 | Уплотнительное кольцо | 1 |
| 04 | 4169598 | Угловой штуцер | 1 |
| 04A | 4506418 | Уплотнительное кольцо | 1 |
| 05 | 4093624 | Пробка | 2 |
| 05A | 957366 | Уплотнительное кольцо | 1 |
| 06 | 9751235 | Кронштейн | 1 |
| 07 | 4257159 | Кронштейн | 1 |
| 08 | J011020 | Болт с шайбой | 8 |
| 11 | 4410444 | Электромагнитный клапан | 1 |
| 12 | 3081146 | Коллектор | 1 |
| 13 | 4200467 | Адаптер | 1 |
| 13A | 957366 | Уплотнительное кольцо | 1 |
| 14 | 4156434 | Угловой штуцер | 1 |
| 14A | 957366 | Уплотнительное кольцо | 1 |
| 15 | 4200472 | Угловой штуцер | 1 |
| 15A | 957366 | Уплотнительное кольцо | 1 |
| 16 | 4093624 | Пробка | 1 |
| 16A | 957366 | Уплотнительное кольцо | 1 |
| 17 | 9751239 | Кронштейн | 1 |
| 18 | 4257159 | Кронштейн | 1 |
| 19 | J011020 | Болт с шайбой | 8 |
| 22 | 4393752 | Предохранительный клапан | 1 |
| 23 | 3083739 | Коллектор | 1 |
| 24 | M340871 | Болт с внутренним шестигранником | 4 |
| 25 | 4174587 | Угловой штуцер | 1 |
| 25A | 4506418 | Уплотнительное кольцо | 1 |
| 26 | 94-1603 | Переходник | 1 |
| 27 | 4163095 | Обратный клапан | 1 |
| 28 | 94-1304 | Адаптер | 1 |
| 29 | 4234652 | Адаптер | 1 |
| 29A | 4506418 | Уплотнительное кольцо | 1 |
| 30 | 9034570 | Обратный клапан | 1 |
| 31 | 4182658 | Угловой штуцер | 1 |
| 32 | 4200326 | Угловой штуцер | 1 |
| 32A | 4506418 | Уплотнительное кольцо | 1 |
| 33 | 4154672 | Угловой штуцер | 1 |
| 33A | 4506418 | Уплотнительное кольцо | 1 |
| 36 | 4448468 | Указатель оил-прес. | 1 |
| 37 | J450410 | Винт с шайбой | 3 |
| 38 | 4407640 | Кронштейн | 1 |
| 39 | J011020 | Болт с шайбой | 2 |
| 40 | 4151610 | Думпер | 1 |
| 41 | 94-0685 | Переходник S | 1 |
| 44 | 4396258 | Шланг | 1 |
| 45 | 4411271 | Шланг | 1 |
| 47 | 4265642 | Шланг | 1 |
| 48 | 4303003 | Тройник | 1 |
| 48A | 4506418 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX1100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
