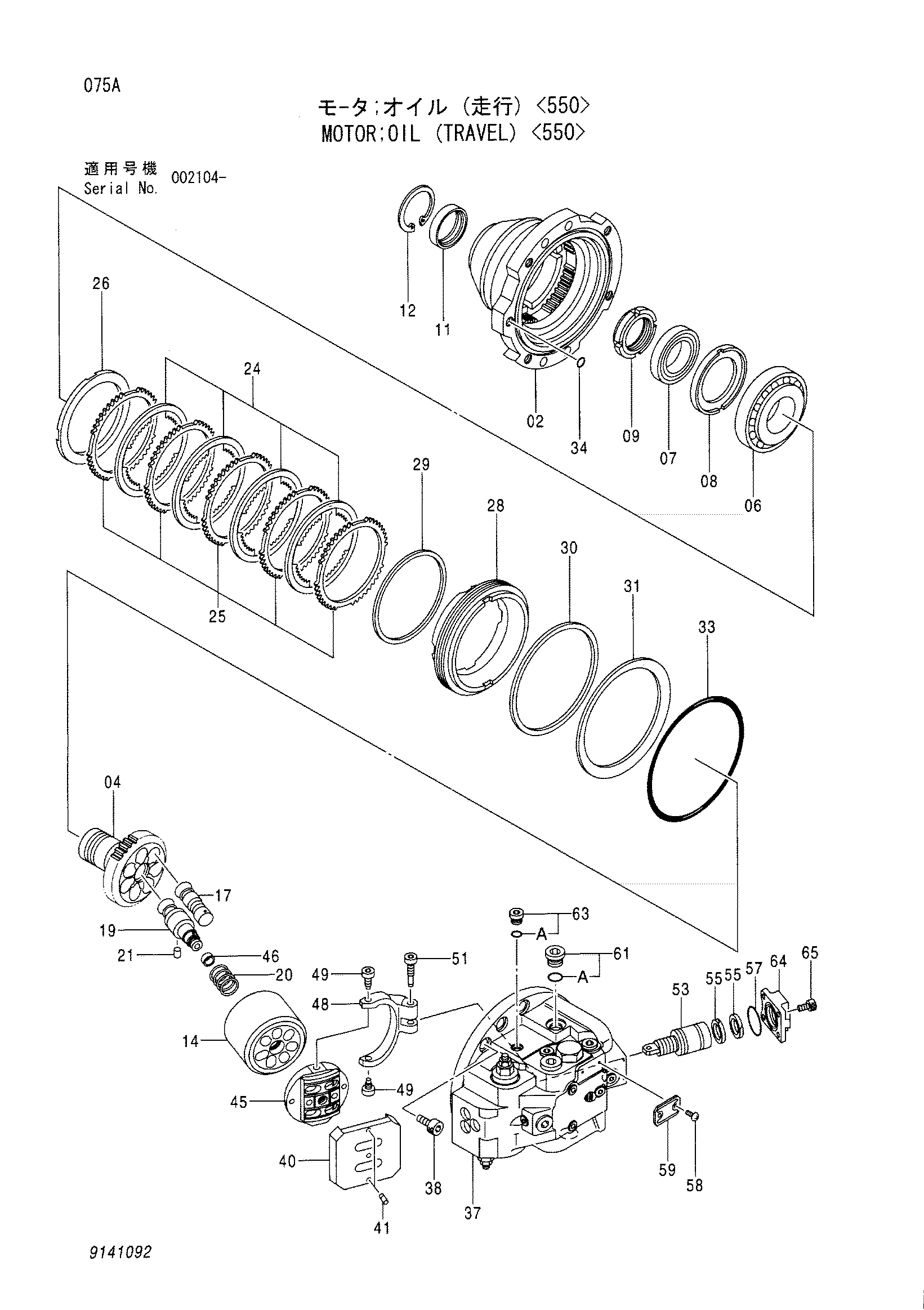

Гидромотор (ход) <550> — HITACHI CX1100

Заводская схема «Гидромотор (ход) <550>» для HITACHI CX1100. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	9141092	Гидромотор	1
02	1019564	Корпус гидромотор	1
04	2031327	Дисковый дривинг	1
06	4199108	Роликовый подшипник	1
07	4199072	Роликовый подшипник	1
08	4227550	Проставка	1
09	4191665	Гайка подшипник.	1
11	4191666	Масляное уплотнение	1
12	4038529	Стопорное кольцо	1
14	2022744	Ротор	1
17	8051275	Поршень	7
19	3060987 замена: 3078298	Вал центральный	1
19	3078298	Вал центральный	1
20	4194362	Пружина сжатия	1
21	4198956	Палец	1
24	3036457	Пластина фрикционный	4
25	3036456	Пластина	5
26	4193996	Проставка	1
28	3054504 замена: 3078190	Поршень	1
28	3078190	Поршень	1
29	4252401	Д-ринг	1
30	4269474	Д-ринг	1
31	3054505	Тарельчатая пружина	1
33	4269473	Уплотнительное кольцо	1
34	4506415	Уплотнительное кольцо	1
37	9141091	Тормозной клапан	1
38	M341850	Болт с внутренним шестигранником	4
40	2035236	Пластина	1
41	4266256 замена: 4364104	Установочный штифт	2
41	4364104	Установочный штифт	2
45	2033787	Клапан	1
46	4234628	Втулка	1
48	3053747 замена: 2040803	Тяга	1
48	2040803	Тяга	1
49	4255238	Пробка	2
51	4262561	Болт реамер	1
53	9098902	Поршень серво	1
55	4260308	Поршневое кольцо	2
57	4265579	Уплотнительное кольцо	1
58	M492564	Приводной винт	2
61	9134112	Пробка	1
61A	4506418	Уплотнительное кольцо	1
63	9134109	Пробка	1
63A	4506408	Уплотнительное кольцо	1
64	4275286	Крышка	1
65	M341225	Болт с внутренним шестигранником	4

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI CX1100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
