Насос трубопроводы (1-1) — HITACHI CX1100

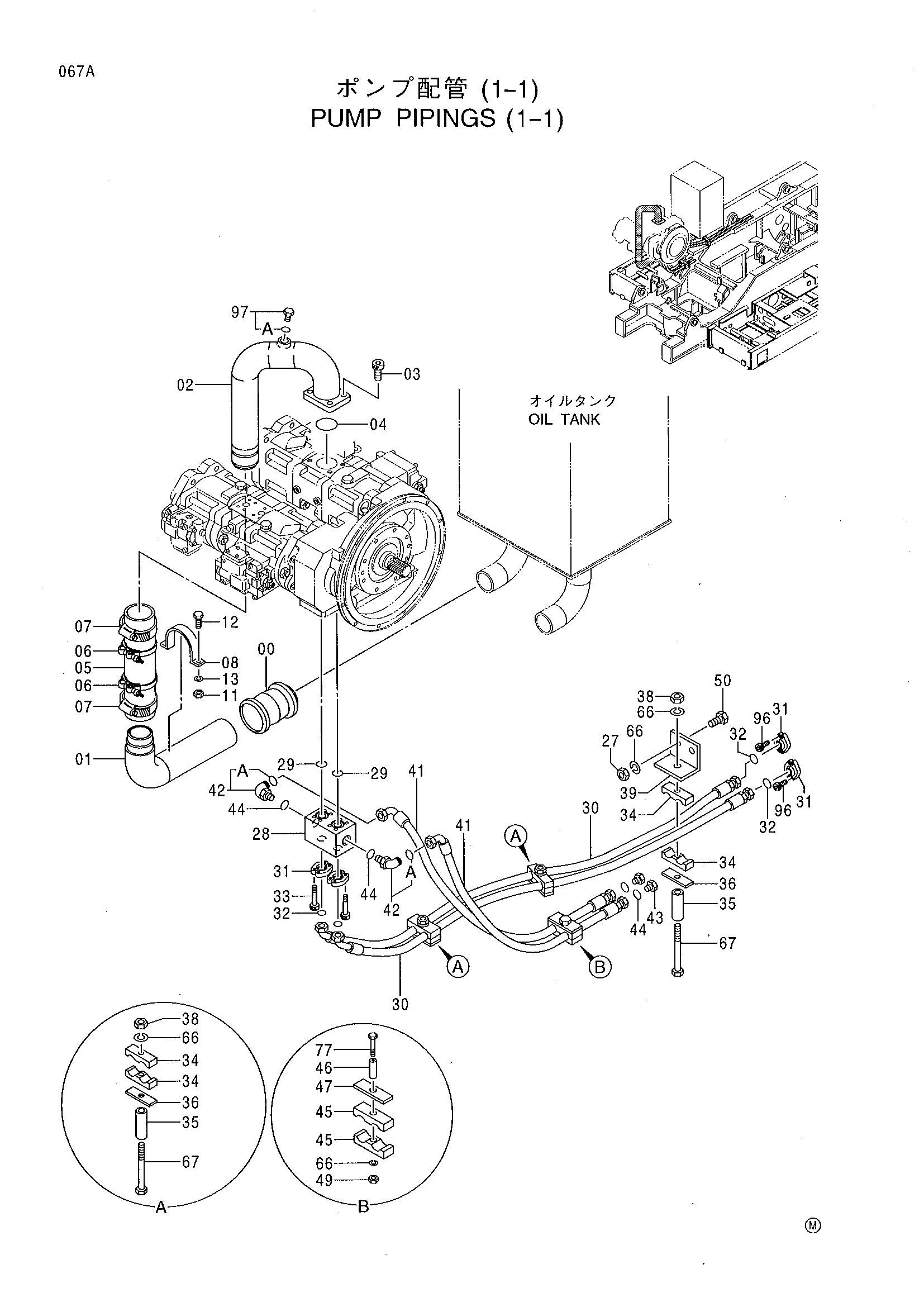

Заводская схема «Насос трубопроводы (1-1)» для HITACHI CX1100. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4202560 | Муфта трубка | 1 |
| 01 | 9746382 | Всасывающая трубка | 1 |
| 02 | 7031505 | Всасывающая трубка | 1 |
| 03 | M341640 | Болт с внутренним шестигранником | 4 |
| 04 | A811090 | Уплотнительное кольцо | 1 |
| 05 | 4367901 | Резиновый шланг | 1 |
| 06 | 4282488 | Хомут шланга | 2 |
| 07 | 4512716 | Хомут шланга | 2 |
| 08 | 4186854 | Хомут трубки | 1 |
| 11 | J950010 | Гайка | 2 |
| 12 | J901030 | Болт | 2 |
| 13 | A590910 | Пружинная шайба | 2 |
| 27 | J950012 | Гайка | 2 |
| 28 | 3075591 | Коллектор | 1 |
| 29 | A811040 | Уплотнительное кольцо | 2 |
| 30 | 4367884 | Шланг | 2 |
| 31 | 4085560 | Разъёмный фланец | 8 |
| 32 | 966993 | Уплотнительное кольцо | 4 |
| 33 | M341203 | Болт с внутренним шестигранником | 8 |
| 34 | 4205615 | Хомут шланга | 6 |
| 35 | 4205614 | Проставка | 3 |
| 36 | 4224002 | Пластина | 3 |
| 38 | J950012 | Гайка | 3 |
| 39 | 4372429 | Кронштейн | 1 |
| 41 | 4367890 | Шланг | 2 |
| 42 | 4198799 | Угловой штуцер | 2 |
| 42A | 4506429 | Уплотнительное кольцо | 1 |
| 43 | 4210056 | Пробка | 2 |
| 44 | 4187328 | Уплотнительное кольцо | 4 |
| 45 | 4205615 | Хомут шланга | 2 |
| 46 | 4205614 | Проставка | 1 |
| 47 | 4224002 | Пластина | 1 |
| 49 | J950012 | Гайка | 1 |
| 50 | J901230 | Болт | 2 |
| 66 | A590912 | Пружинная шайба | 6 |
| 67 | J901295 | Болт | 3 |
| 77 | J901290 | Болт | 1 |
| 96 | M341245 | Болт с внутренним шестигранником | 8 |
| 97 | 4174542 | Пробка | 1 |
| 97A | 4506424 | Уплотнительное кольцо | 1 |
| 97 | 4092534 | Пробка | 1 |
| 97A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX1100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
