Электрооборудование (левый стойка) — HITACHI CX1100

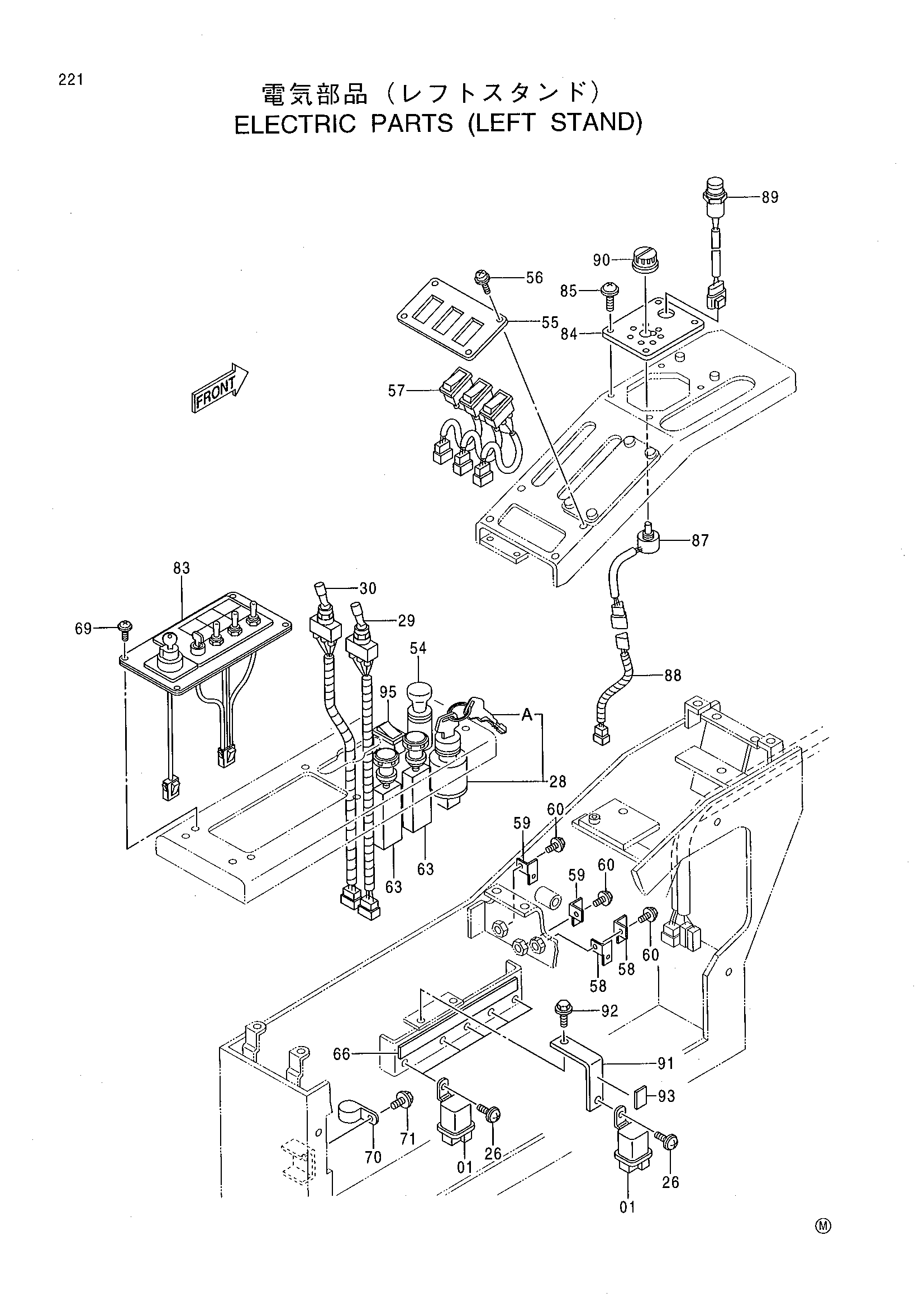

Заводская схема «Электрооборудование (левый стойка)» для HITACHI CX1100. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4251588 | Реле | 6 |
| 26 | J460616 | Винт с шайбой | 6 |
| 29 | 4374727 | Выключатель | 1 |
| 30 | 4372575 | Выключатель | 1 |
| 54 | 4357862 | Лигхтер | 1 |
| 55 | 3068374 | Панель | 1 |
| 56 | J680412 | Винт с шайбой | 4 |
| 57 | 4331690 | Выключатель | 3 |
| 58 | 4252767 | Кронштейн | 2 |
| 59 | 4336874 | Кронштейн | 2 |
| 60 | J010614 | Болт с шайбой | 3 |
| 63 | 4239945 | Выключатель | 2 |
| 66 | 3070770 | Информационная табличка | 1 |
| 69 | J680412 | Винт с шайбой | 4 |
| 70 | 4190253 | Зажим | 1 |
| 71 | J021025 | Болт с шайбой | 1 |
| 83 | 9163865 | Панель выключатель | 1 |
| 84 | 8069742 | Панель | 1 |
| 85 | J680616 | Винт с шайбой | 4 |
| 87 | 4371245 | Датчик угла | 1 |
| 88 | 8066584 | Жгут проводов | 1 |
| 89 | 4388669 | Рамп | 1 |
| 90 | 4370931 | Ручка | 1 |
| 91 | 9748056 | Кронштейн | 1 |
| 92 | J020616 | Болт с шайбой | 1 |
| 93 | 4389149 | Информационная табличка | 1 |
| 95 | 4393767 | Выключатель | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX1100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
