Гидрораспределитель трубопроводы (1) — HITACHI CX1100

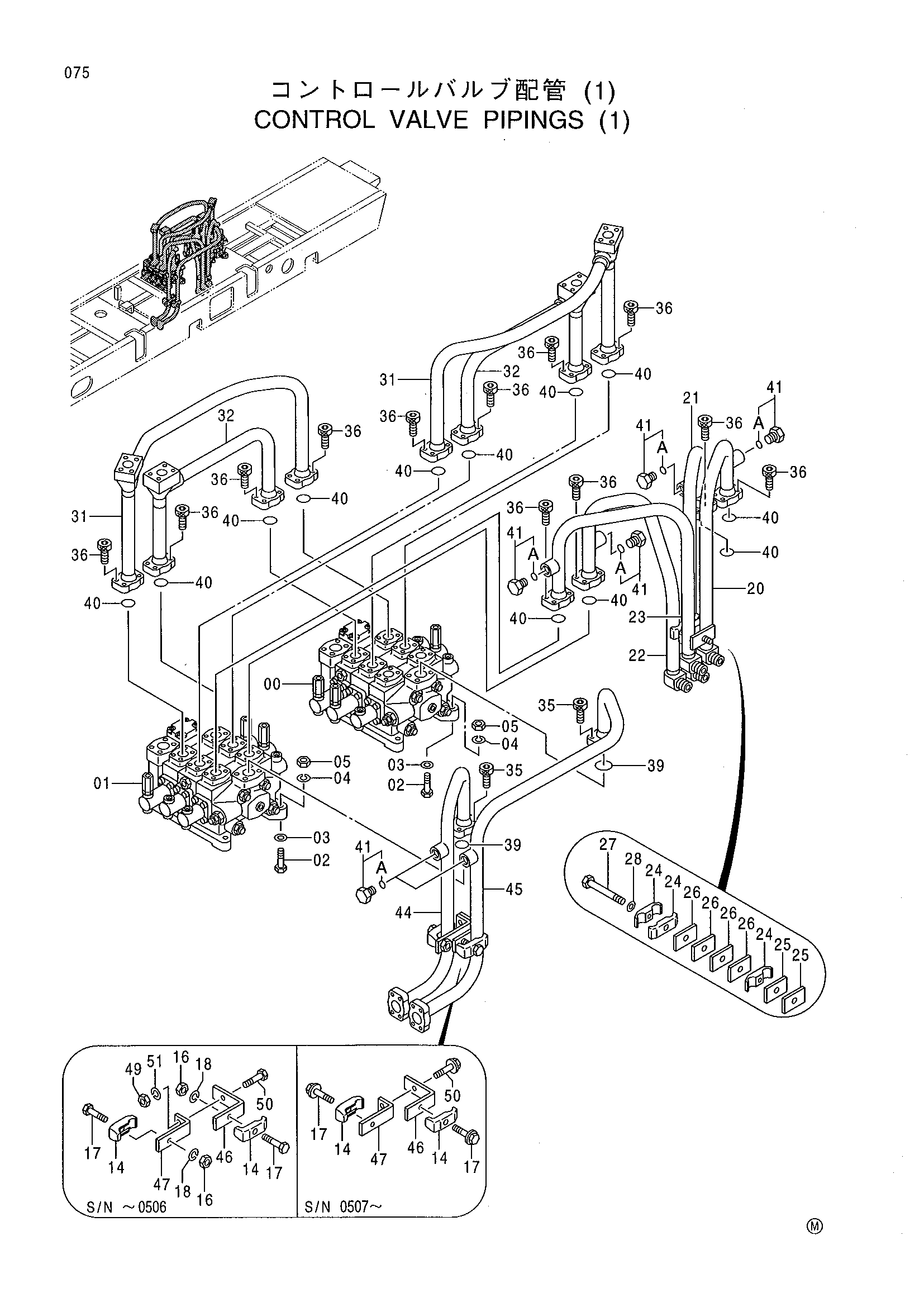

Заводская схема «Гидрораспределитель трубопроводы (1)» для HITACHI CX1100. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4363442 | Гидрораспределитель | 1 |
| 01 | 4363441 | Гидрораспределитель | 1 |
| 02 | J901255 | Болт | 8 |
| 03 | A590112 | Плоская шайба | 8 |
| 04 | A590912 | Пружинная шайба | 8 |
| 05 | J950012 | Гайка | 8 |
| 14 | 4190127 | Хомут трубки | 2 |
| 16 | J950012 | Гайка | 2 |
| 17 | J901265 | Болт | 2 |
| 17 | J011265 | Болт с шайбой | 2 |
| 18 | A590912 | Пружинная шайба | 2 |
| 20 | 8065769 | Трубка | 1 |
| 21 | 8065768 | Трубка | 1 |
| 22 | 8065737 | Трубка | 1 |
| 23 | 8065676 | Трубка | 1 |
| 24 | 4189860 | Хомут трубки | 3 |
| 25 | 4177674 | Регулировочная шайба 4.5 | 2 |
| 26 | 4177673 | Регулировочная шайба 2.3 | 4 |
| 27 | J901206 | Болт | 1 |
| 28 | A590912 | Пружинная шайба | 1 |
| 31 | 8065473 | Трубка | 2 |
| 32 | 8065474 | Трубка | 2 |
| 35 | M341245 | Болт с внутренним шестигранником | 8 |
| 36 | M341036 | Болт с внутренним шестигранником | 48 |
| 39 | A811040 | Уплотнительное кольцо | 2 |
| 40 | A811035 | Уплотнительное кольцо | 12 |
| 41 | 4174542 | Пробка | 6 |
| 41A | 4506424 | Уплотнительное кольцо | 1 |
| 44 | 8066618 | Трубка | 1 |
| 45 | 8066625 | Трубка | 1 |
| 46 | 4372427 | Кронштейн | 1 |
| 47 | 4367686 замена: 4393357 | Кронштейн | 1 |
| 47 | 4367686 замена: 4372427 | Кронштейн | 1 |
| 47 | 4367686 замена: J011235 | Кронштейн | 1 |
| 47 | 4367686 замена: J011265 | Кронштейн | 1 |
| 47 | 4393357 | Кронштейн | 1 |
| 49 | J950012 | Гайка | 1 |
| 50 | J901235 | Болт | 1 |
| 50 | J011235 | Болт с шайбой | 1 |
| 51 | A590912 | Пружинная шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX1100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
