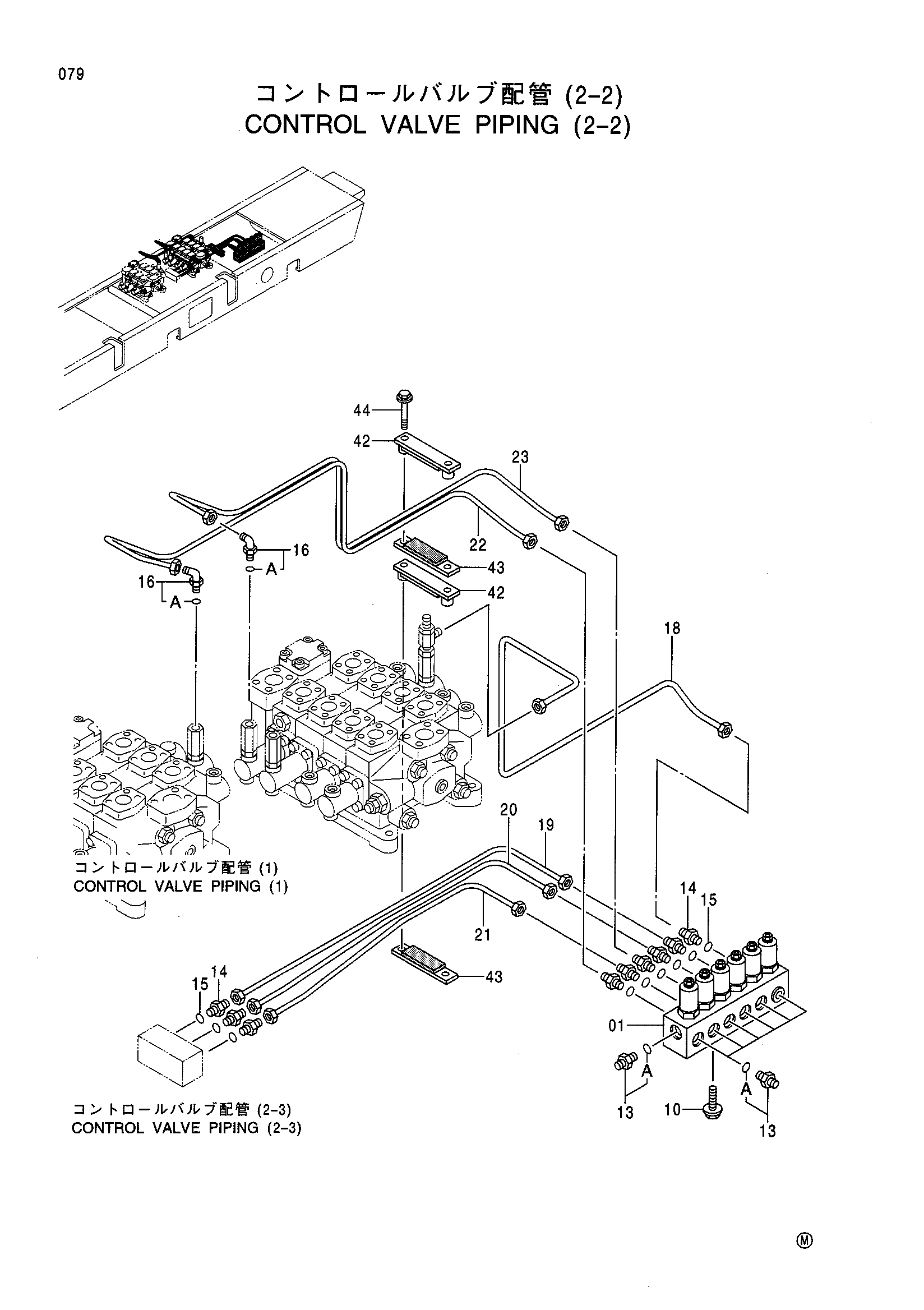

Гидрораспределитель трубопроводы (2-2) — HITACHI CX1100
Заводская схема «Гидрораспределитель трубопроводы (2-2)» для HITACHI CX1100. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4384478 | Электромагнитный клапан | 1 |
| 10 | J010816 | Болт с шайбой | 2 |
| 13 | 4200467 | Адаптер | 7 |
| 13A | 957366 | Уплотнительное кольцо | 1 |
| 14 | 4317623 | Штуцер трубки | 9 |
| 15 | 964255 | Уплотнительное кольцо | 9 |
| 16 | 4317622 | Штуцер трубки | 2 |
| 16A | 957366 | Уплотнительное кольцо | 1 |
| 18 | 3092449 | Трубка | 1 |
| 19 | 4439314 | Трубка | 1 |
| 20 | 4439313 | Трубка | 1 |
| 21 | 4439312 | Трубка | 1 |
| 22 | 4439315 | Трубка | 1 |
| 23 | 4439316 | Трубка | 1 |
| 42 | 9740681 | Хомут | 2 |
| 43 | 9741175 | Хомут | 2 |
| 44 | J011075 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX1100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
