Пилотный трубопроводы (8-2) — HITACHI CX1100

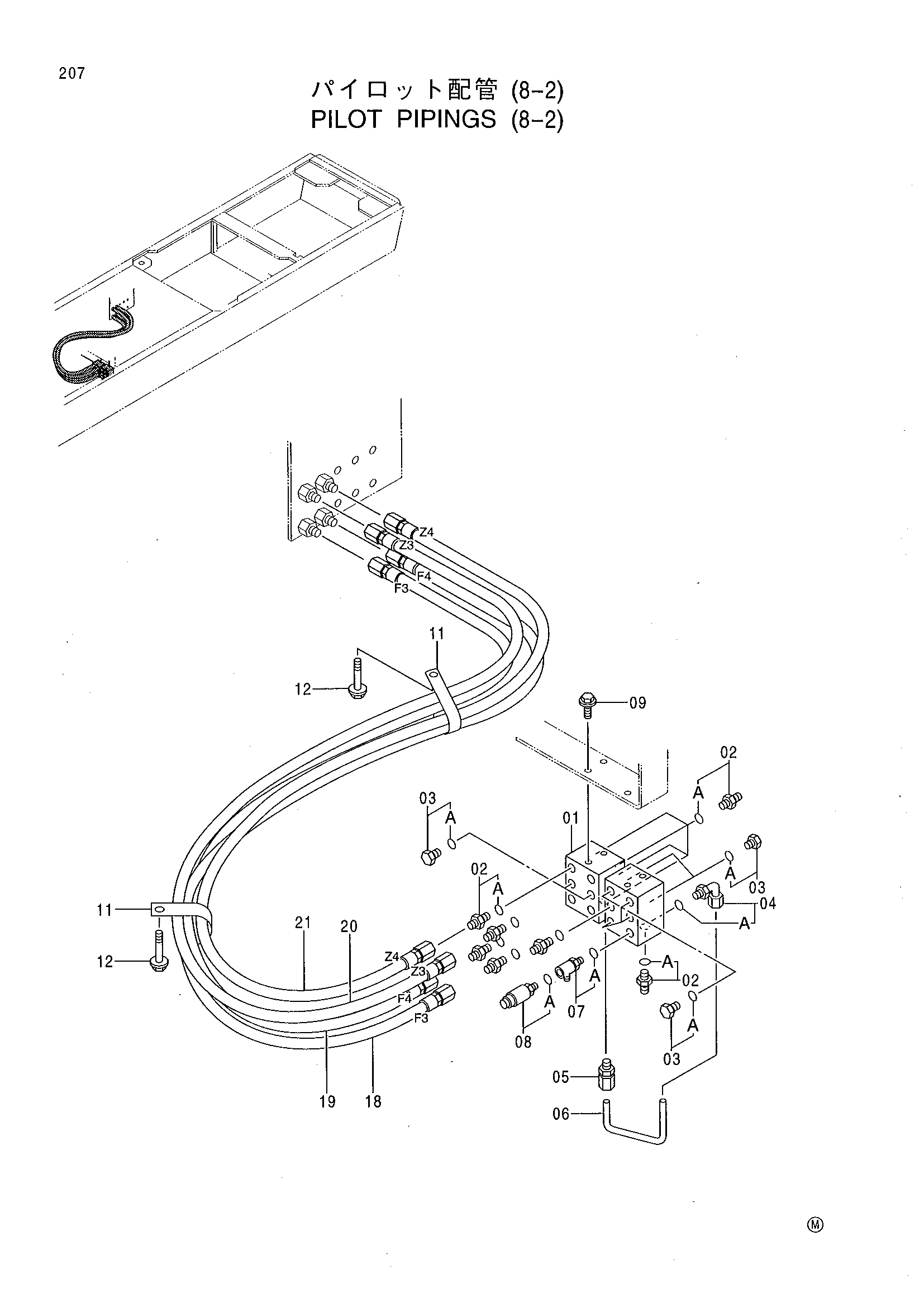

Заводская схема «Пилотный трубопроводы (8-2)» для HITACHI CX1100. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4314477 | Челночный клапан | 2 |
| 02 | 4200467 | Адаптер | 11 |
| 02A | 957366 | Уплотнительное кольцо | 1 |
| 03 | 4093624 | Пробка | 8 |
| 03A | 957366 | Уплотнительное кольцо | 1 |
| 04 | 4317622 | Штуцер трубки | 1 |
| 04A | 957366 | Уплотнительное кольцо | 1 |
| 05 | 4317623 | Штуцер трубки | 1 |
| 06 | 4376054 | Трубка | 1 |
| 07 | 4307265 | Тройник | 1 |
| 07A | 957366 | Уплотнительное кольцо | 1 |
| 08 | 4254563 | Выключатель давление | 1 |
| 08A | 4113154 | Уплотнительное кольцо | 1 |
| 09 | J011020 | Болт с шайбой | 4 |
| 11 | 4193816 | Зажим | 2 |
| 12 | J011020 | Болт с шайбой | 2 |
| 18 | 4383988 | Шланг | 1 |
| 19 | 4383988 | Шланг | 1 |
| 20 | 4383988 | Шланг | 1 |
| 21 | 4383988 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX1100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
