Пилотный трубопроводы (4-1-1) — HITACHI CX1100

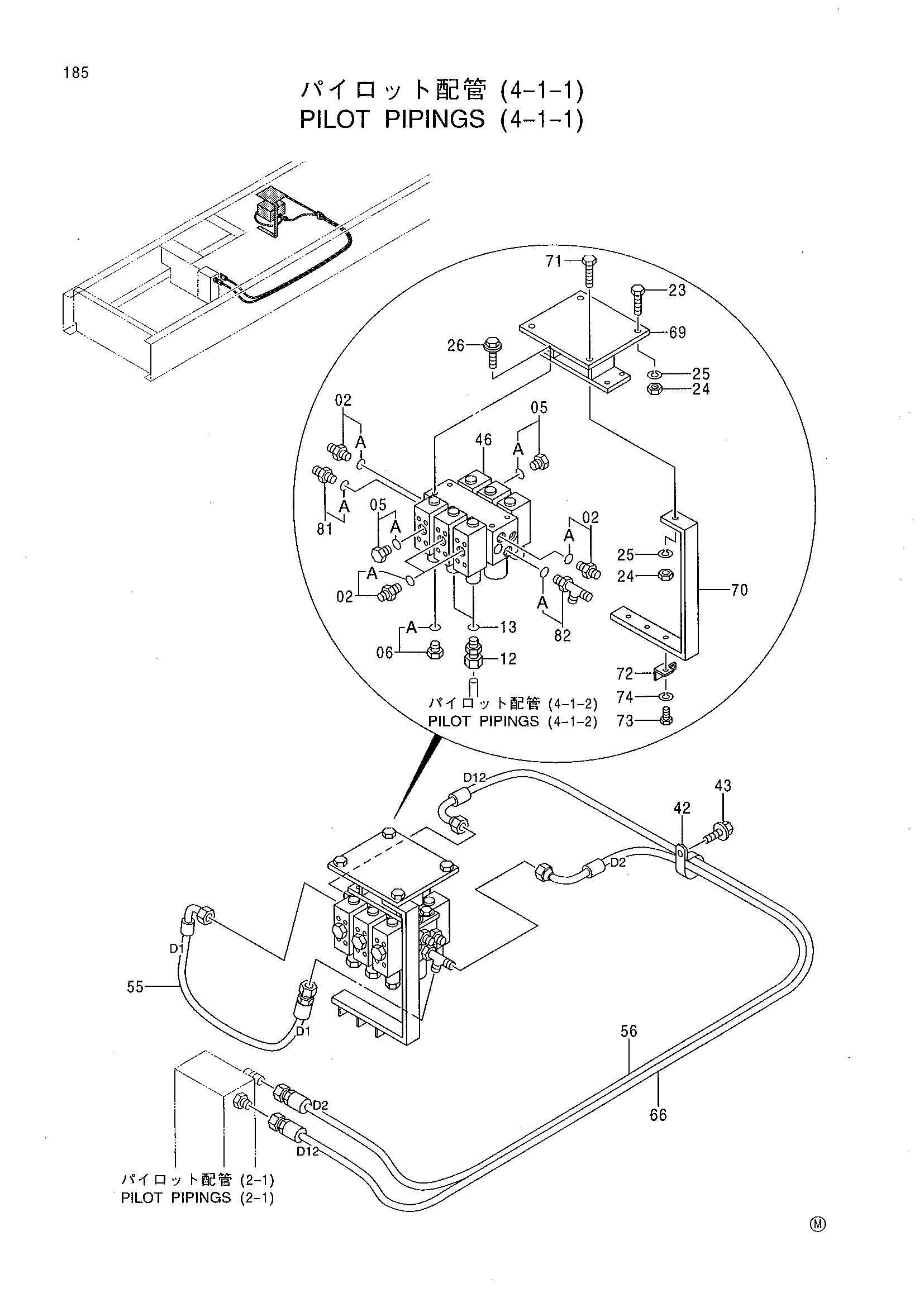

Заводская схема «Пилотный трубопроводы (4-1-1)» для HITACHI CX1100. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 4200466 | Адаптер | 4 |
| 02A | 4509180 | Уплотнительное кольцо | 1 |
| 05 | 4092534 | Пробка | 2 |
| 05A | 4509180 | Уплотнительное кольцо | 1 |
| 06 | 4093624 | Пробка | 2 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 12 | 4317623 | Штуцер трубки | 2 |
| 13 | 957366 | Уплотнительное кольцо | 2 |
| 23 | J901025 | Болт | 3 |
| 24 | J950010 | Гайка | 4 |
| 25 | A590910 | Пружинная шайба | 4 |
| 26 | J011020 | Болт с шайбой | 4 |
| 42 | 4190265 | Зажим | 1 |
| 43 | J011016 | Болт с шайбой | 1 |
| 46 | 4374200 | Пилотный клапан | 1 |
| 55 | 4282194 | Шланг | 1 |
| 56 | 4390218 | Шланг | 1 |
| 66 | 4334911 | Шланг | 1 |
| 69 | 8070054 | Кронштейн | 1 |
| 70 | 4390673 | Кронштейн | 1 |
| 71 | J901030 | Болт | 1 |
| 72 | 4252767 | Кронштейн | 3 |
| 73 | J900610 | Болт | 3 |
| 74 | A590906 | Пружинная шайба | 3 |
| 81 | 4221290 | Адаптер | 1 |
| 81A | 4509180 | Уплотнительное кольцо | 1 |
| 82 | 4205363 | Тройник | 1 |
| 82A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX1100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
