Стрела оверловеринг предотвращение устройство — HITACHI CX1100

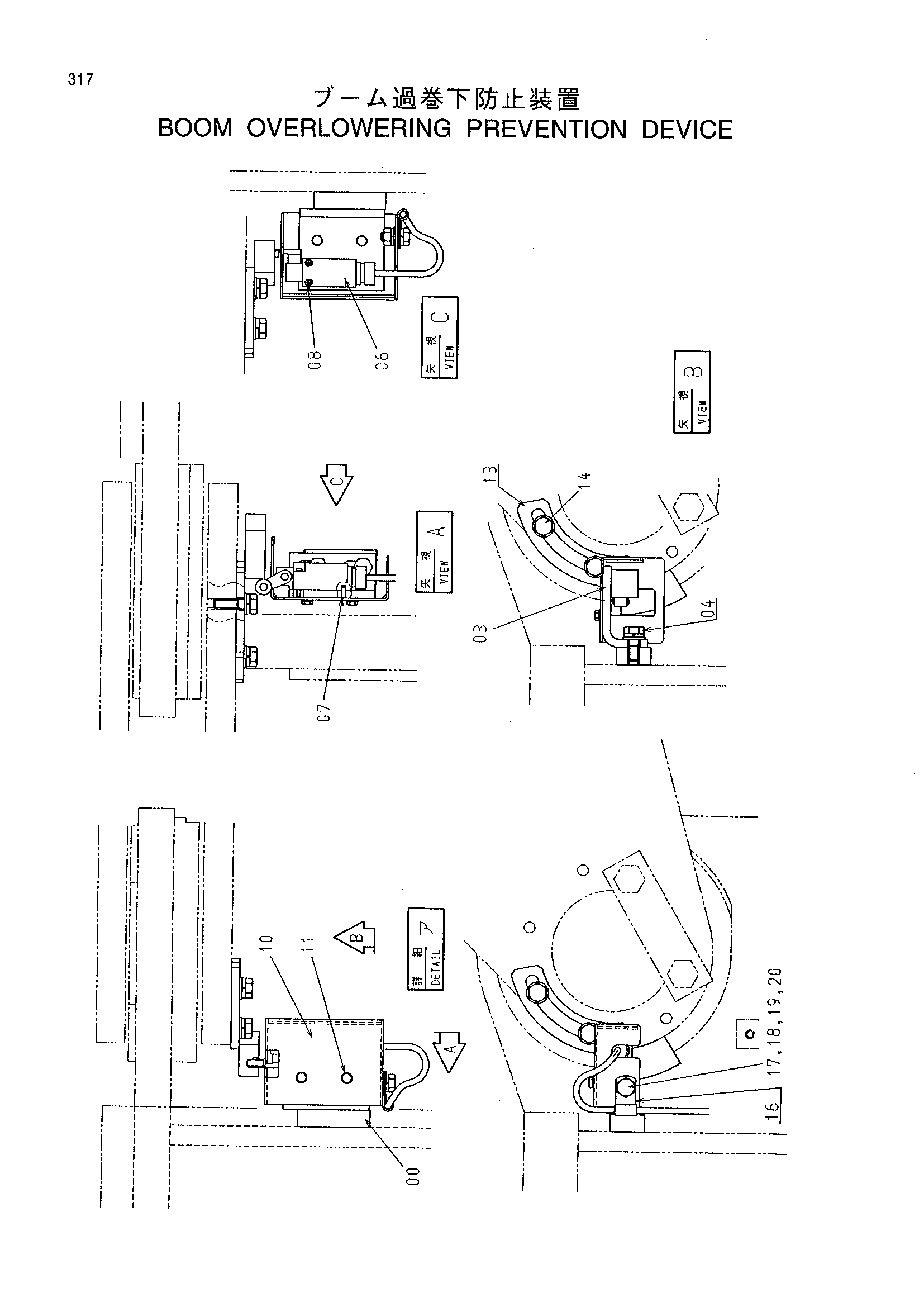

Заводская схема «Стрела оверловеринг предотвращение устройство» для HITACHI CX1100. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4274900 | Седло винта | 1 |
| 03 | 4463774 | Кронштейн | 1 |
| 04 | J021230 | Болт с шайбой | 2 |
| 06 | 4463798 | Выключатель концевой | 1 |
| 07 | 4144012 | Пружинный штифт | 2 |
| 08 | J450430 | Винт с шайбой | 2 |
| 10 | 8085762 | Крышка | 1 |
| 11 | J020614 | Болт с шайбой | 2 |
| 13 | 9757608 | Ответная планка | 1 |
| 14 | J021240 | Болт с шайбой | 2 |
| 16 | 4190271 | Зажим | 1 |
| 17 | J901025 | Болт | 1 |
| 18 | A590110 | Плоская шайба | 1 |
| 19 | A590910 | Пружинная шайба | 2 |
| 20 | J950010 | Гайка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX1100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
