Крышка (2) — HITACHI CX1100

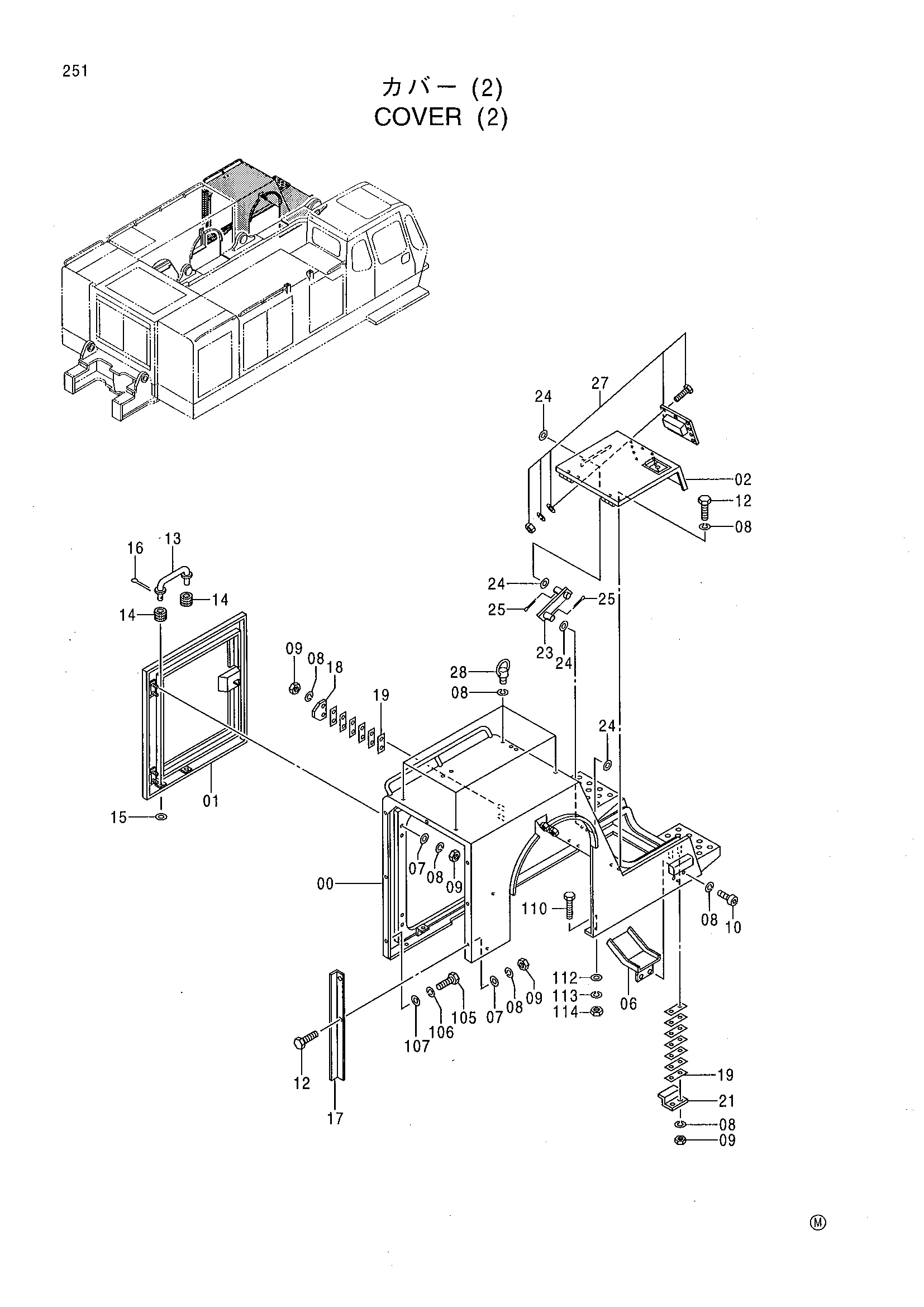

Заводская схема «Крышка (2)» для HITACHI CX1100. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5005069 | Крышка | 1 |
| 01 | 7031694 | Дверь | 1 |
| 02 | 6015884 | Рооф | 1 |
| 06 | 8068793 | Крышка | 1 |
| 07 | A590110 | Плоская шайба | 6 |
| 08 | A590910 | Пружинная шайба | 22 |
| 09 | J950010 | Гайка | 10 |
| 10 | 4330985 | Болт | 4 |
| 12 | J901025 | Болт | 6 |
| 13 | 9742293 | Стойка | 1 |
| 14 | 4330808 | Резиновая втулка | 2 |
| 15 | A590108 | Плоская шайба | 1 |
| 16 | A762013 | Шплинт | 1 |
| 17 | 4383322 | Стойка | 1 |
| 18 | 4330980 | Замок | 1 |
| 19 | 4330984 | Регулировочная шайба 1.0 | 12 |
| 21 | 4369917 | Замок | 1 |
| 23 | 9742290 | Стойка | 1 |
| 24 | A590112 | Плоская шайба | 4 |
| 25 | A762018 | Шплинт | 2 |
| 27 | 4369904 | Защёлка | 1 |
| 28 | 4091248 | Болт проушина | 4 |
| 105 | J901025 | Болт | 7 |
| 106 | A590910 | Пружинная шайба | 7 |
| 107 | A590110 | Плоская шайба | 7 |
| 110 | J901230 | Болт | 6 |
| 112 | 449490 | Шайба | 6 |
| 113 | A590912 | Пружинная шайба | 6 |
| 114 | J950012 | Гайка | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX1100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
