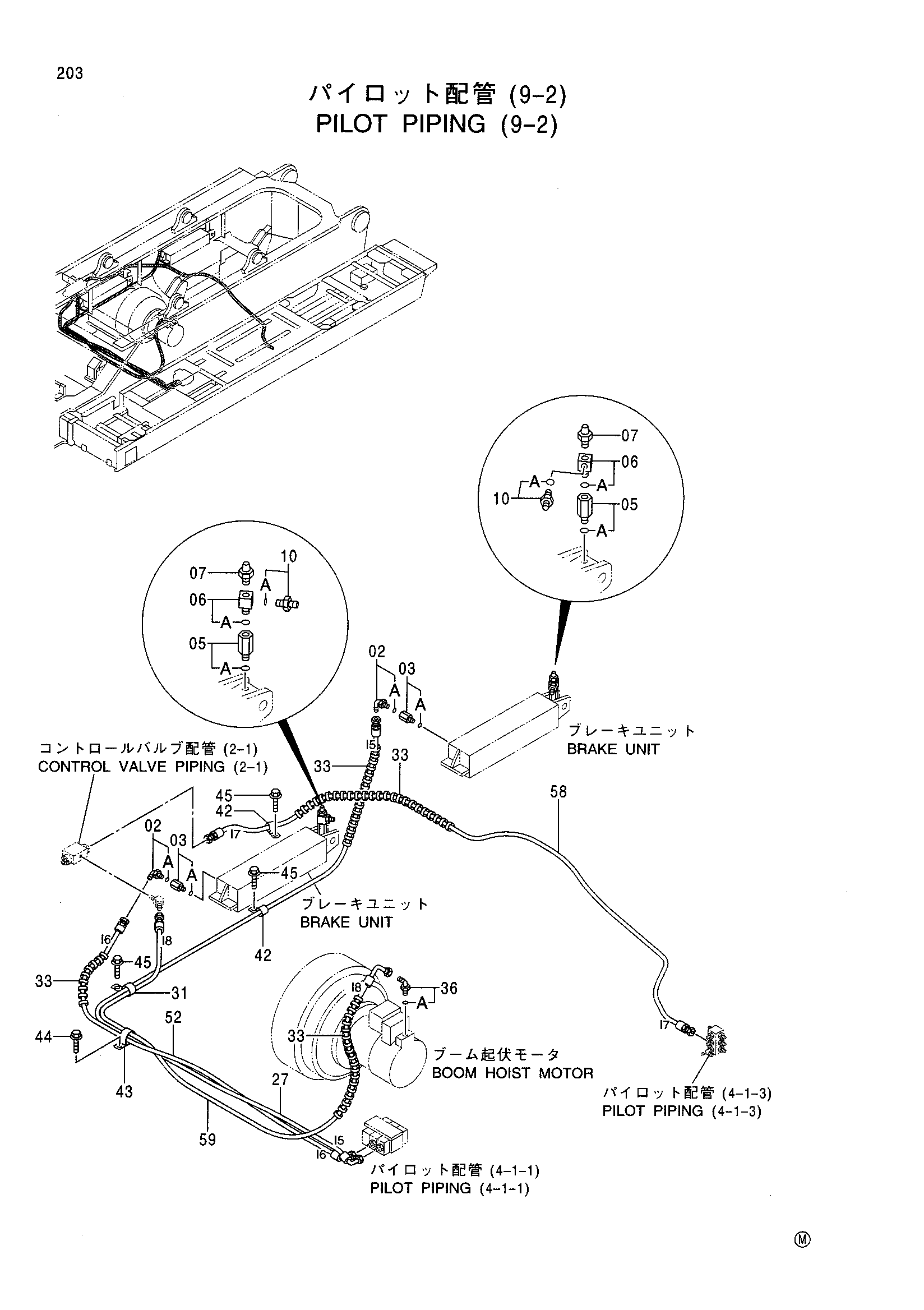

Пилотные гидролинии (9-2) — HITACHI CX1100
Заводская схема «Пилотные гидролинии (9-2)» для HITACHI CX1100. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 4200471 | Угловой штуцер | 2 |
| 02A | 4506418 | Уплотнительное кольцо | 1 |
| 03 | 4456744 | Переходник | 2 |
| 03A | 4506418 | Уплотнительное кольцо | 1 |
| 05 | 4406267 | Переходник | 2 |
| 05A | 4506418 | Уплотнительное кольцо | 1 |
| 06 | 4416642 | Переходник S | 2 |
| 06A | 4506418 | Уплотнительное кольцо | 1 |
| 07 | 4346128 | Штуцер | 2 |
| 10 | 4210361 | Адаптер | 2 |
| 10A | 4506418 | Уплотнительное кольцо | 1 |
| 27 | 4383983 | Шланг | 1 |
| 31 | 4190282 | Зажим | 1 |
| 33 | 4044420 | Защитный кожух | 8 |
| 36 | 4200472 | Угловой штуцер | 1 |
| 36A | 957366 | Уплотнительное кольцо | 1 |
| 42 | 4190253 | Зажим | 3 |
| 43 | 4190264 | Зажим | 1 |
| 44 | J011025 | Болт с шайбой | 1 |
| 45 | J011020 | Болт с шайбой | 4 |
| 52 | 4369442 | Шланг | 1 |
| 58 | 4319149 | Шланг | 1 |
| 59 | 4390218 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX1100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
