Гидрораспределитель трубопроводы (2-2) — HITACHI CX1100

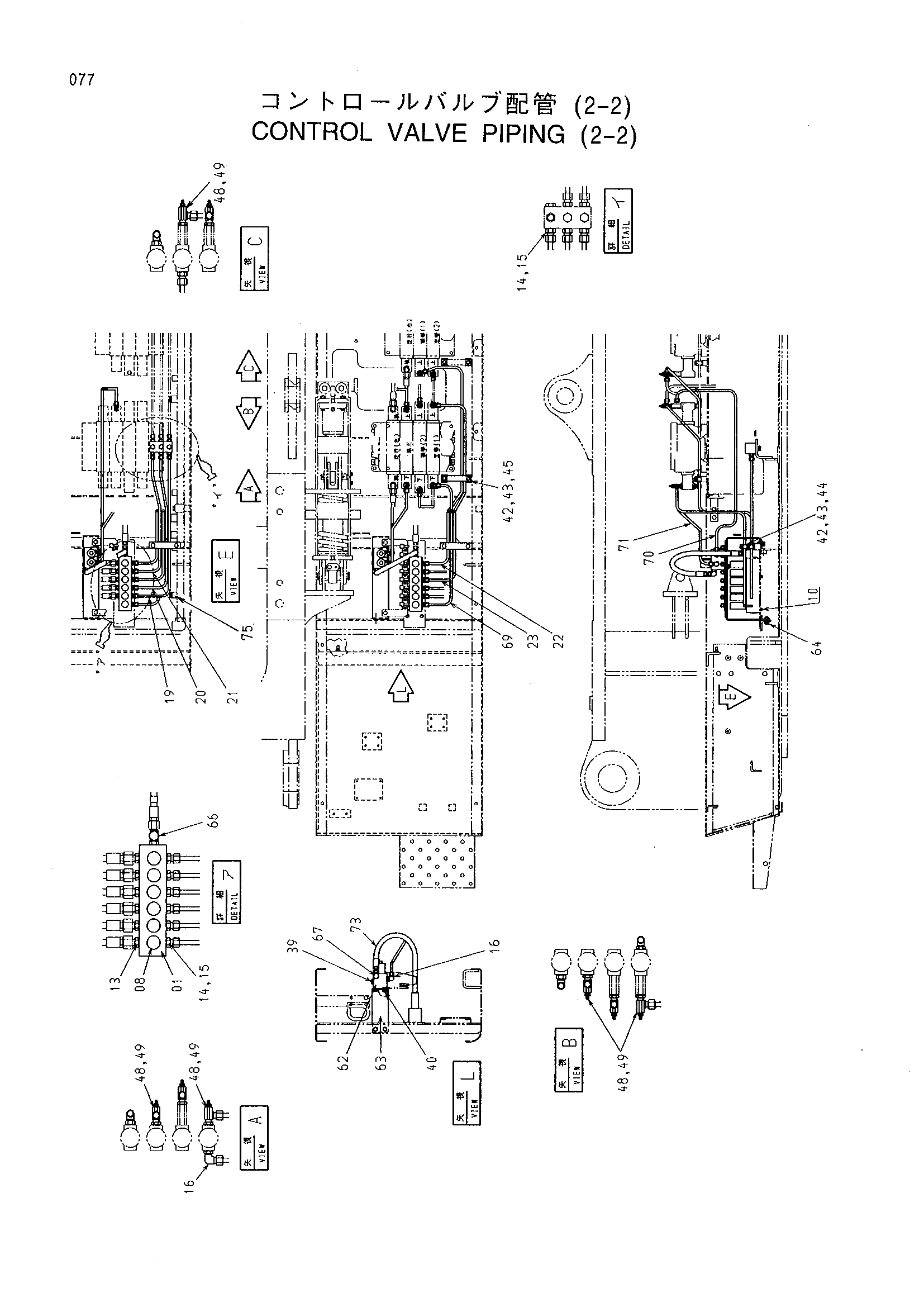

Заводская схема «Гидрораспределитель трубопроводы (2-2)» для HITACHI CX1100. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4384478 | Электромагнитный клапан | 1 |
| 08 | 4395251 | Электромагнитный клапан | 1 |
| 10 | J010816 | Болт с шайбой | 2 |
| 13 | 4200467 | Адаптер | 6 |
| 13A | 957366 | Уплотнительное кольцо | 1 |
| 14 | 4317623 | Штуцер трубки | 9 |
| 15 | 964255 | Уплотнительное кольцо | 9 |
| 16 | 4317622 | Штуцер трубки | 2 |
| 16A | 957366 | Уплотнительное кольцо | 1 |
| 19 | 4439314 | Трубка | 1 |
| 20 | 4439313 | Трубка | 1 |
| 21 | 4439312 | Трубка | 1 |
| 22 | 4439315 | Трубка | 1 |
| 23 | 4439316 | Трубка | 1 |
| 39 | 4093624 | Пробка | 2 |
| 40 | J021020 | Болт с шайбой | 4 |
| 42 | 9740681 | Хомут | 4 |
| 43 | 9741175 | Хомут | 4 |
| 44 | J011080 | Болт с шайбой | 2 |
| 45 | J011045 | Болт с шайбой | 2 |
| 48 | 4350029 | Штуцер трубки | 5 |
| 49 | 4346128 | Штуцер | 5 |
| 62 | 4329395 | Электромагнитный клапан | 1 |
| 63 | 8084903 | Кронштейн | 1 |
| 64 | J021030 | Болт с шайбой | 4 |
| 66 | A852423 | Тройник | 1 |
| 67 | A852323 | Угловой штуцер | 1 |
| 69 | 3091550 | Трубка | 1 |
| 70 | 3091552 | Трубка | 1 |
| 71 | 4458172 | Трубка | 1 |
| 73 | 4437844 | Шланг | 1 |
| 75 | A885003 | Пробка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX1100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
