Платформа (кабина) — HITACHI CX1100

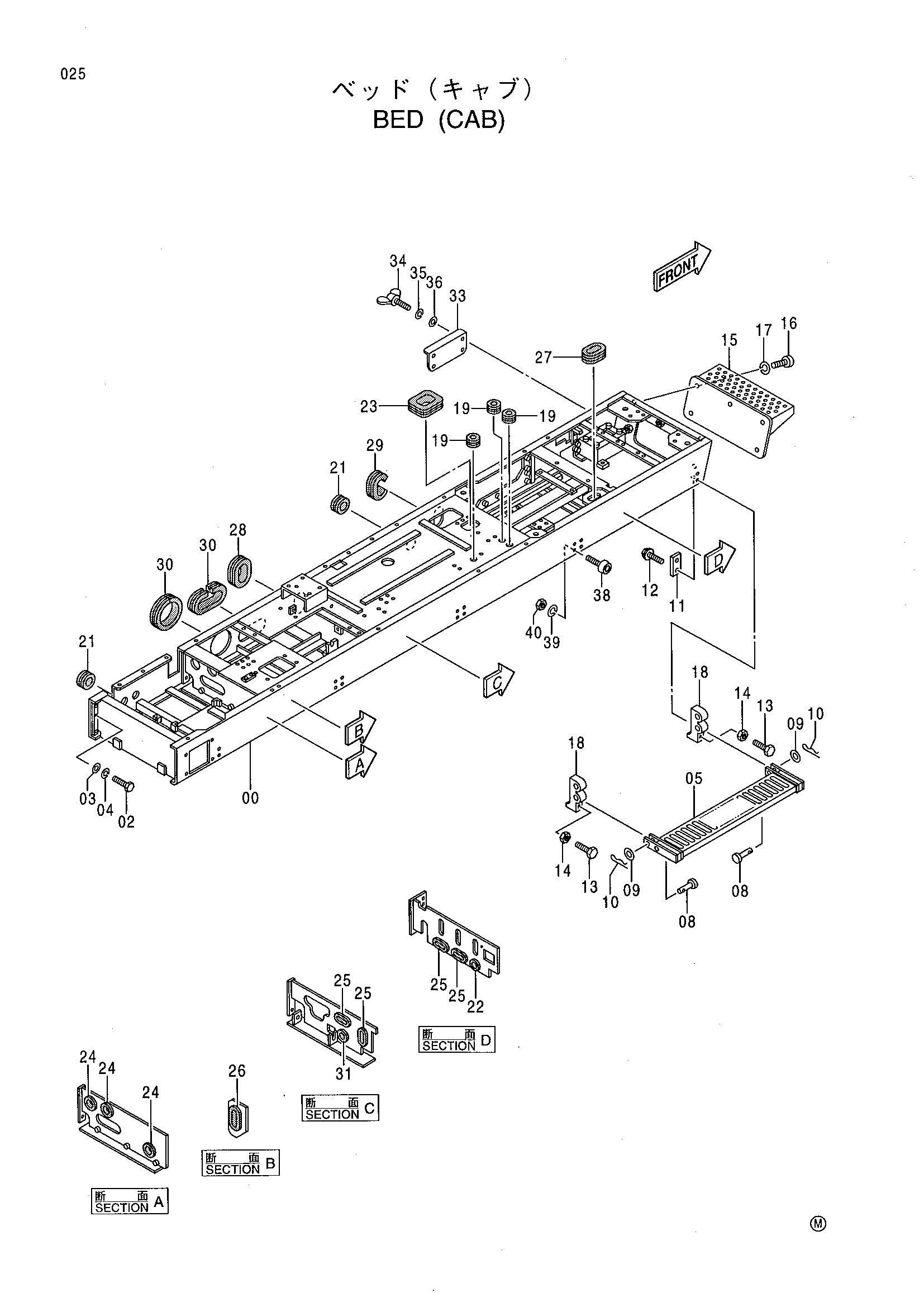

Заводская схема «Платформа (кабина)» для HITACHI CX1100. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	5005432	Платформа кабина	1
02	J901645	Болт	15
03	A590116	Плоская шайба	15
04	A590916	Пружинная шайба	15
05	8068313	Ступень	1
08	4338267	Палец	2
09	A590116	Плоская шайба	2
10	4022700	Стопорный палец	2
11	4340080	Пластина	2
12	J011225	Болт с шайбой	4
13	J901240	Болт	2
14	J950012	Гайка	2
15	7029488	Ступень	1
16	4345743	Болт	5
17	A590910	Пружинная шайба	5
18	3078623	Кронштейн	2
19	4184582	Резиновая втулка	3
21	4087462	Резиновая втулка	3
22	4203587	Резиновая втулка	1
23	4389270	Резиновая прокладка	1
24	4211191	Резиновая втулка	3
25	4209956	Резиновая втулка	4
26	4213560	Резиновая втулка	1
27	4270921	Резиновая втулка	1
28	4372143	Резиновая прокладка	1
29	4373747	Резиновая прокладка	1
30	4373654	Резиновая прокладка	2
31	4509404	Резиновая втулка	1
33	4373655	Крышка	1
34	M361030	Болт винг	4
35	A590910	Пружинная шайба	4
36	A590110	Плоская шайба	4
38	4389283	Болт	12
39	A590912	Пружинная шайба	12
40	J950012	Гайка	12

Для точного подбора сообщите каталожный номер, модель HITACHI CX1100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
