Электрооборудование (кабина платформа): 1 — HITACHI CX1100

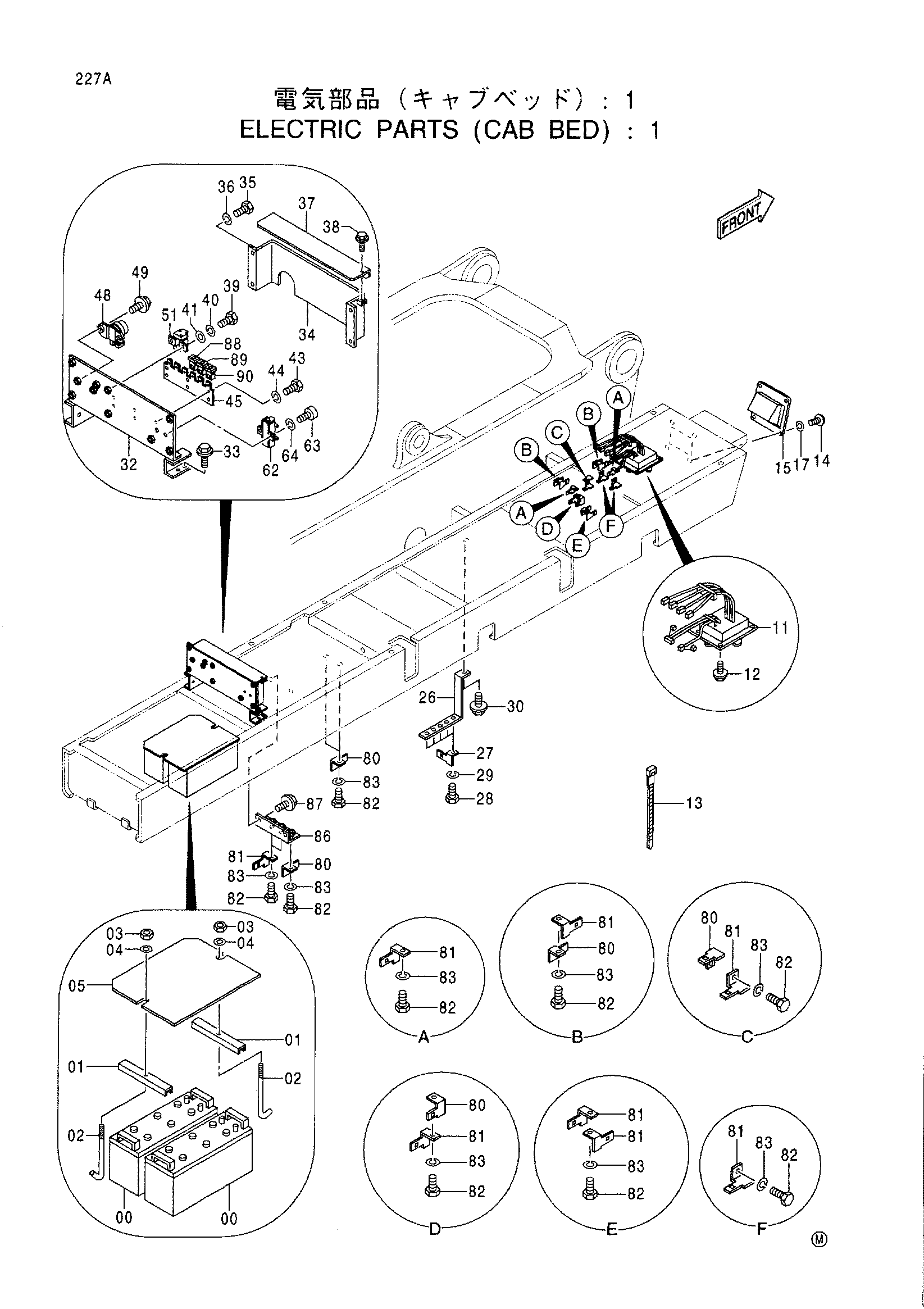

Заводская схема «Электрооборудование (кабина платформа): 1» для HITACHI CX1100. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4192421 | Аккумулятор | 2 |
| 01 | 445214 | Опора | 2 |
| 02 | 4257034 | Болт крюк | 2 |
| 03 | J950010 | Гайка | 2 |
| 04 | A590110 | Плоская шайба | 2 |
| 05 | 8069686 | Крышка | 1 |
| 11 | 4403196 | Короб клемма | 1 |
| 12 | J011030 | Болт с шайбой | 4 |
| 13 | 4055311 | Ленточный зажим | 14 |
| 14 | 4345743 | Болт | 4 |
| 15 | 7036209 | Кронштейн | 1 |
| 17 | A590910 | Пружинная шайба | 4 |
| 26 | 4395595 | Кронштейн | 1 |
| 27 | 4252767 | Кронштейн | 5 |
| 28 | J900610 | Болт | 5 |
| 29 | A590906 | Пружинная шайба | 5 |
| 30 | J021025 | Болт с шайбой | 1 |
| 32 | 8081816 | Кронштейн | 1 |
| 33 | J021025 | Болт с шайбой | 4 |
| 34 | 8083384 | Крышка | 1 |
| 35 | J901020 | Болт | 4 |
| 36 | A590910 | Пружинная шайба | 4 |
| 37 | 8084608 | Крышка | 1 |
| 38 | J011025 | Болт с шайбой | 1 |
| 39 | J900820 | Болт | 2 |
| 40 | A590908 | Пружинная шайба | 2 |
| 41 | A590108 | Плоская шайба | 2 |
| 43 | M430410 | Винт | 6 |
| 44 | A590904 | Пружинная шайба | 6 |
| 45 | 3069887 | Кронштейн | 1 |
| 48 | 4031771 | Реле аккумулятор | 1 |
| 49 | J020825 | Болт с шайбой | 2 |
| 51 | 4279835 | Реле защитный | 1 |
| 62 | 4158761 | Резистор | 1 |
| 63 | M430510 | Винт | 2 |
| 64 | A590905 | Пружинная шайба | 2 |
| 80 | 4257159 | Кронштейн | 7 |
| 81 | 4336875 | Кронштейн | 12 |
| 82 | J901020 | Болт | 13 |
| 83 | A590910 | Пружинная шайба | 13 |
| 86 | 9750586 | Кронштейн | 1 |
| 87 | J021025 | Болт с шайбой | 2 |
| 88 | 4423418 | Фусибле-линк (65A) | 2 |
| 89 | 4315323 | Фусибле-линк (45A) | 2 |
| 90 | 4423417 | Фусибле-линк (30A) | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX1100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
