Бридле — HITACHI CX1100

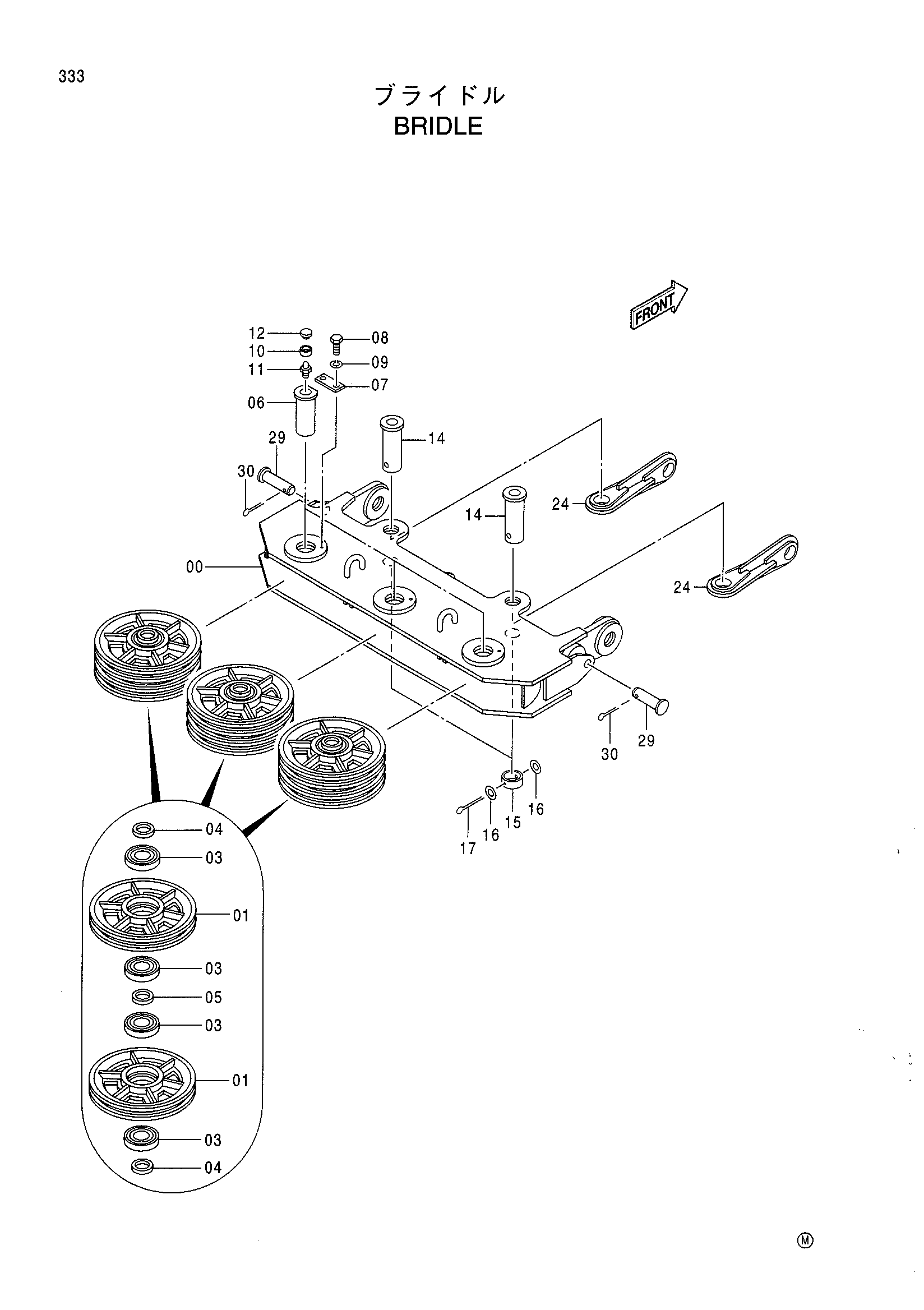

Заводская схема «Бридле» для HITACHI CX1100. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9204887 | Бридле в сборе | 1 | |
| 00 | 7040931 | Бридле | 1 |
| 01 | 3080671 | Канатный блок | 6 |
| 03 | 944922 | Шариковый подшипник | 12 |
| 04 | 442617 | Проставка | 6 |
| 05 | 4088400 | Проставка | 3 |
| 06 | 4231996 | Палец | 3 |
| 07 | 4135186 | Пластина | 3 |
| 08 | J901225 | Болт | 6 |
| 09 | A590912 | Пружинная шайба | 6 |
| 10 | 4130686 | Втулка | 3 |
| 11 | J75481 | Пресс-маслёнка | 3 |
| 12 | 4105912 | Колпачок | 3 |
| 14 | 4460100 | Палец | 2 |
| 15 | 4460095 | Проставка | 2 |
| 16 | A590110 | Плоская шайба | 4 |
| 17 | A761002 | Шплинт | 2 |
| 24 | 8085244 | Тяга | 2 |
| 29 | 4118738 | Палец | 2 |
| 30 | A761080 | Шплинт | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX1100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
