Тормоз крышка — HITACHI CX1100

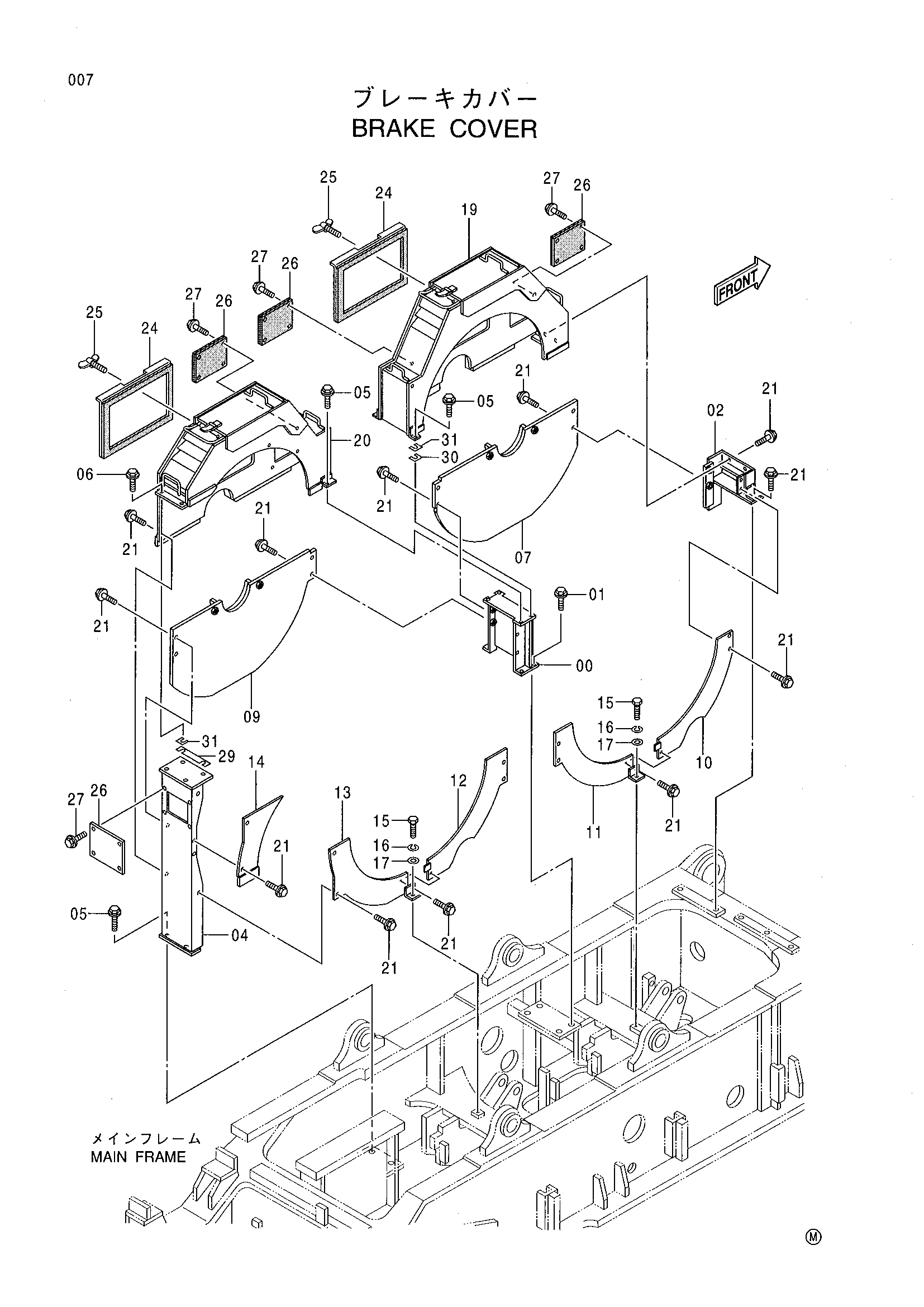

Заводская схема «Тормоз крышка» для HITACHI CX1100. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7033334 | Крышка | 1 |
| 01 | J011220 | Болт с шайбой | 4 |
| 02 | 8069409 | Крышка | 1 |
| 04 | 7040453 | Крышка | 1 |
| 05 | J031235 | Болт с шайбой | 6 |
| 06 | J031240 | Болт с шайбой | 2 |
| 07 | 8069970 | Крышка | 1 |
| 09 | 8069972 | Крышка | 1 |
| 10 | 8048957 | Крышка | 1 |
| 11 | 8048958 | Крышка | 1 |
| 12 | 8048959 | Крышка | 1 |
| 13 | 8048960 | Крышка | 1 |
| 14 | 9735713 | Крышка | 1 |
| 15 | J901020 | Болт | 2 |
| 16 | A590910 | Пружинная шайба | 2 |
| 17 | J217083 | Шайба | 2 |
| 19 | 5005546 | Крышка тормоз | 1 |
| 20 | 5005550 | Крышка тормоз | 1 |
| 21 | J031230 | Болт с шайбой | 30 |
| 24 | 9748515 | Крышка | 2 |
| 25 | M360816 | Болт винг | 10 |
| 26 | 9748514 | Крышка | 4 |
| 27 | J020614 | Болт с шайбой | 16 |
| 29 | 4392496 | Регулировочная шайба 1.6 | 1 |
| 30 | 4392501 | Регулировочная шайба 1.6 | 8 |
| 31 | 4392502 | Регулировочная шайба 0.5 | 10 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX1100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
