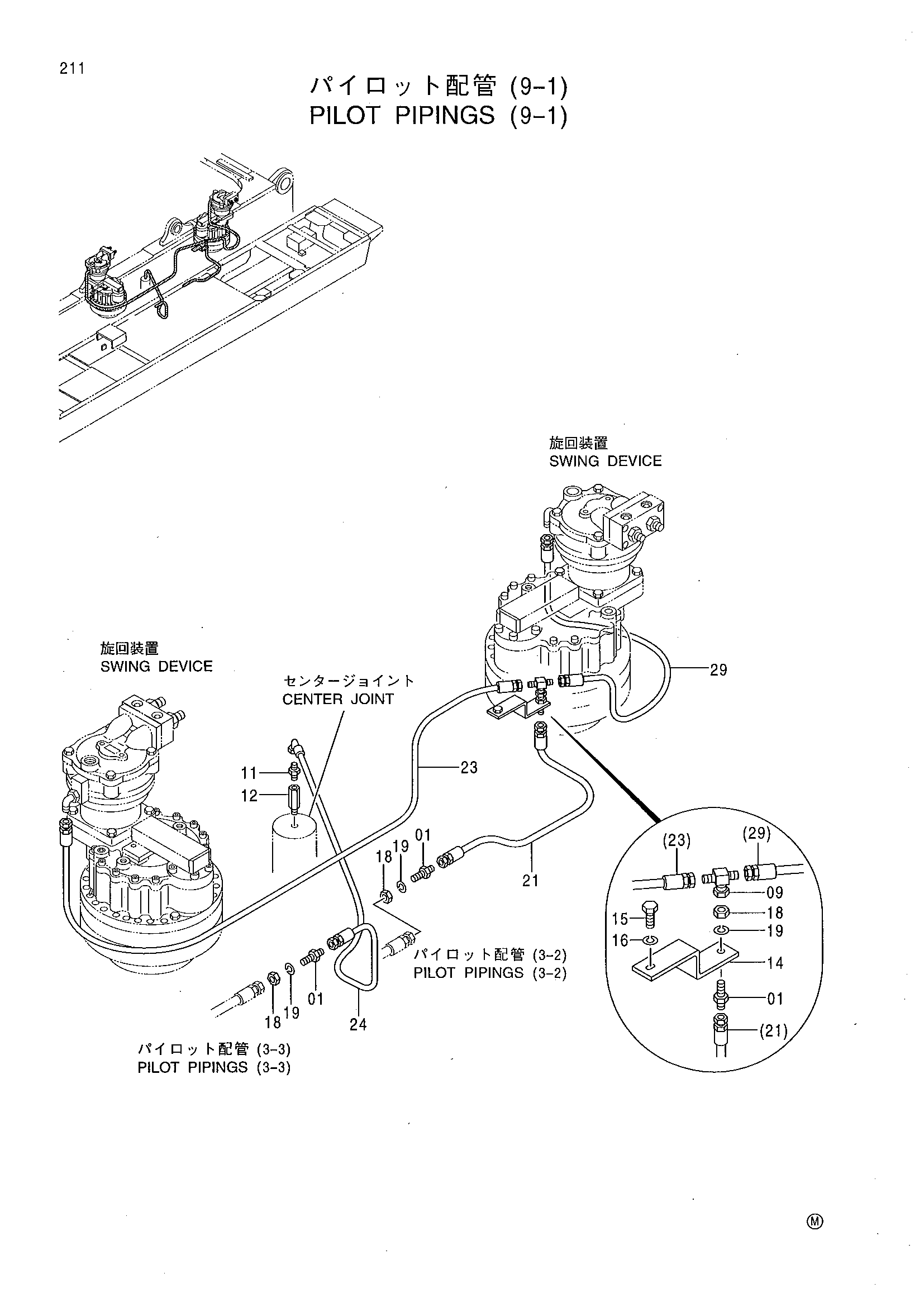

Пилотный трубопроводы (9-1) — HITACHI CX1100

Заводская схема «Пилотный трубопроводы (9-1)» для HITACHI CX1100. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	4317426	Адаптер	3
09	4226236	Соединительный штуцер	1
11	4215648	Адаптер	1
12	485382	Адаптер	1
14	4375218	Кронштейн	1
15	J901220	Болт	1
16	A590912	Пружинная шайба	1
18	4202531	Гайка	3
19	A590914	Пружинная шайба	3
21	4218435	Шланг	1
23	4258889	Шланг	1
24	4218429	Шланг	1
29	4269846	Шланг	1

Для точного подбора сообщите каталожный номер, модель HITACHI CX1100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
