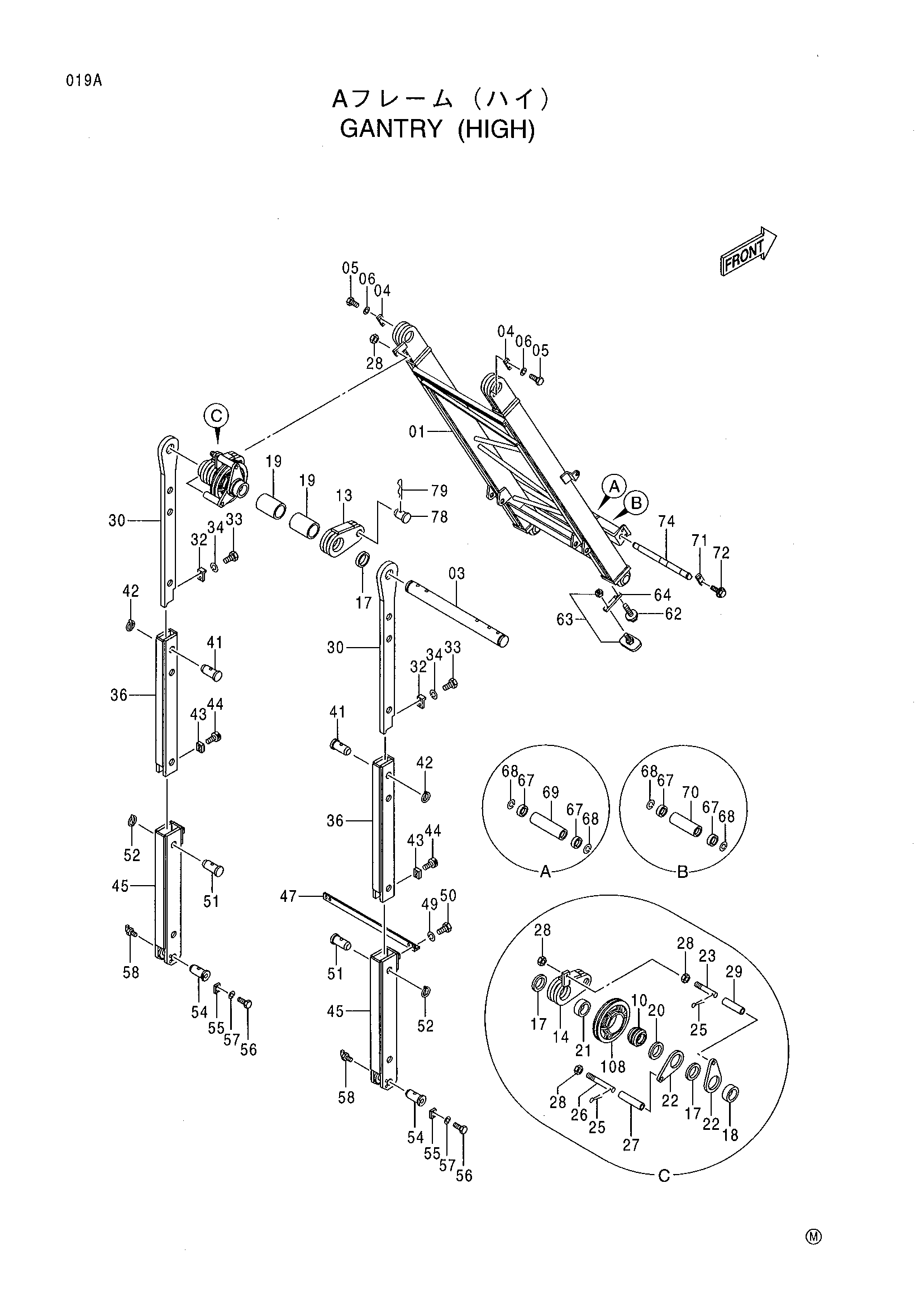

Портал (высокий) — HITACHI CX1100

Заводская схема «Портал (высокий)» для HITACHI CX1100. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	6016530	LEG передний	1
03	3084936	Мост	1
04	X4250	Стопорная пластина	2
05	J932040	Болт	4
06	A590920	Пружинная шайба	4
10	4226360	Роликовый подшипник	1
13	8042799	Тяга	1
14	8042800	Тяга	1
17	4227841	Проставка	3
18	4227842	Проставка	1
19	4227843	Проставка	2
20	4414797	Проставка	1
21	4414798	Проставка	1
22	4369537	Тяга	2
23	4227844	Палец	1
25	A765050	Шплинт	2
26	4176665	Палец	1
27	4206837	Проставка	1
28	J951024	Гайка	4
29	4278302	Проставка	1
30	2040489	LEG задний	2
32	4379783	Ограничитель	2
33	J901640	Болт	4
34	A590916	Пружинная шайба	4
36	7032627	LEG задний	2
41	4362288	Палец	2
42	4135031	Палец кольцо	2
43	4379776	Ограничитель	2
44	M341640	Болт с внутренним шестигранником	4
45	7032630	LEG задний	2
47	4227951	Стойка	1
49	A590916	Пружинная шайба	4
50	J901632	Болт	4
51	4362289	Палец	2
52	4135031	Палец кольцо	2
54	4362290	Палец	2
55	X4247	Стопорная пластина	2
56	J901635	Болт	4
57	A590916	Пружинная шайба	4
58	J75581	Пресс-маслёнка	1
62	J010614	Болт с шайбой	2
63	4152892	Зеркало	1
64	4381401	Стойка	1
67	971195	Шариковый подшипник	8
68	940144	Стопорное кольцо	8
69	4201775	Ролик	2
70	4228111	Ролик	2
71	X4245	Стопорная пластина	2
72	J011016	Болт с шайбой	4
74	4227953	Палец	2
78	4373699	Палец	2
79	A761001	Шплинт	2
108	3080911	Канатный блок	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI CX1100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
