Противовес опора — HITACHI CX1100

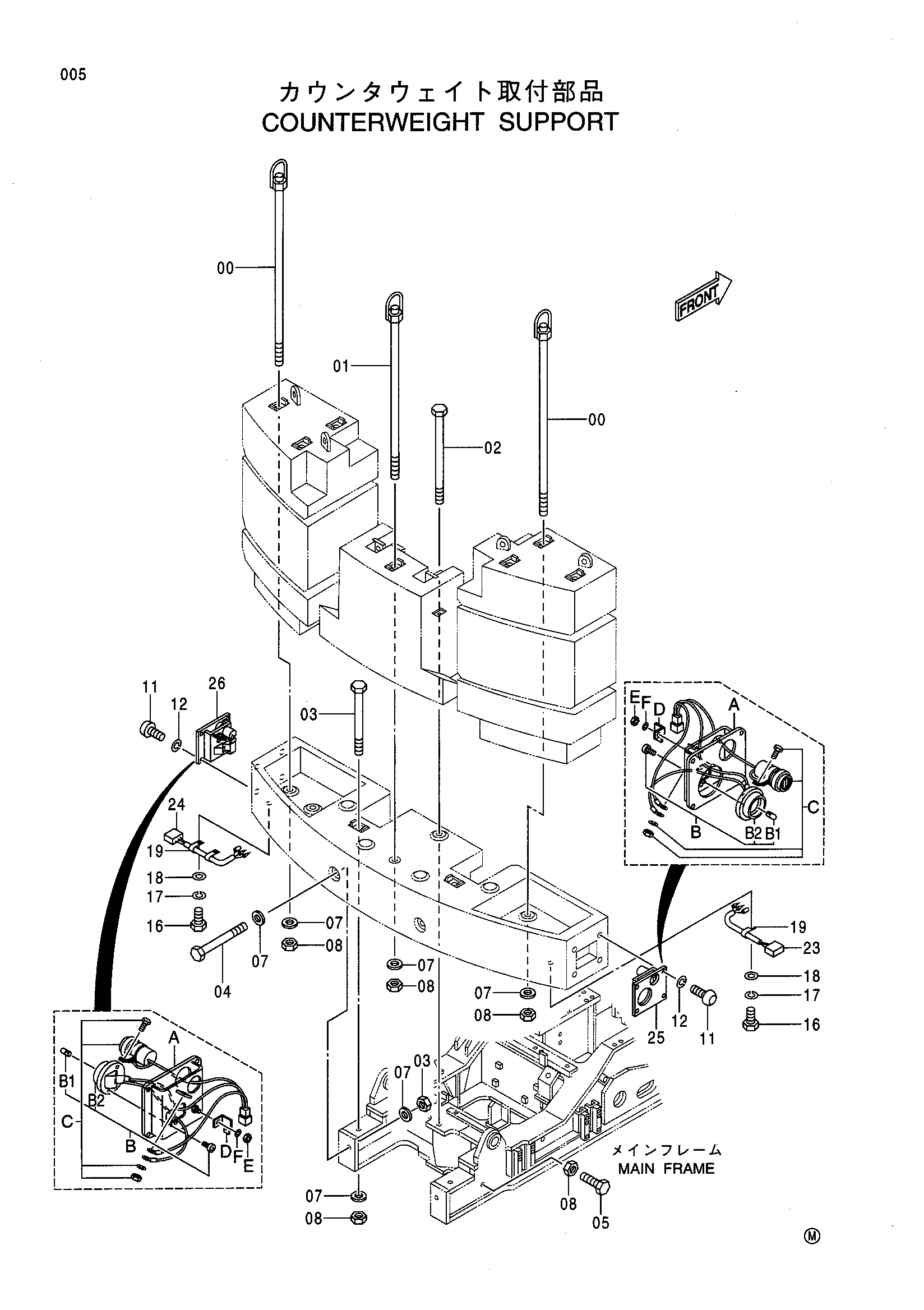

Заводская схема «Противовес опора» для HITACHI CX1100. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8076354 | Болт | 6 |
| 01 | 8067593 | Болт | 1 |
| 02 | 4235251 | Болт | 1 |
| 03 | 4278737 | Болт | 2 |
| 04 | 4162912 | Болт | 2 |
| 05 | J833911 | Болт | 2 |
| 07 | 4418660 | Шайба | 14 |
| 08 | J953039 | Гайка | 14 |
| 11 | 4389283 | Болт | 8 |
| 12 | A590912 | Пружинная шайба | 8 |
| 16 | J901016 | Болт | 3 |
| 17 | A590910 | Пружинная шайба | 3 |
| 18 | A590110 | Плоская шайба | 3 |
| 19 | 4190261 | Зажим | 3 |
| 23 | 4421704 | Жгут проводов | 1 |
| 24 | 4421705 | Жгут проводов | 1 |
| 25 | 7036651 | Фонарь боковой | 1 |
| 25A | 8076482 | Панель R | 1 |
| 25B | 4123644 | Фонарь | 1 |
| 25B1 | 4174814 | Лампа | 1 |
| 25B2 | 4182178 | Рассеиватель | 1 |
| 25C | 4020830 | Зуммер | 1 |
| 25D | 4252767 | Кронштейн | 1 |
| 25E | M500605 | Гайка | 1 |
| 25F | A590906 | Пружинная шайба | 1 |
| 26 | 7036652 | Фонарь боковой | 1 |
| 26A | 8076483 | Панель L | 1 |
| 26B | 4123645 | Фонарь | 1 |
| 26B1 | 4174814 | Лампа | 1 |
| 26B2 | 4182178 | Рассеиватель | 1 |
| 26C | 4020830 | Зуммер | 1 |
| 26D | 4336874 | Кронштейн | 1 |
| 26E | M500605 | Гайка | 1 |
| 26F | A590906 | Пружинная шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX1100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
