Портал гидроцилиндр трубопроводы — HITACHI CX1100

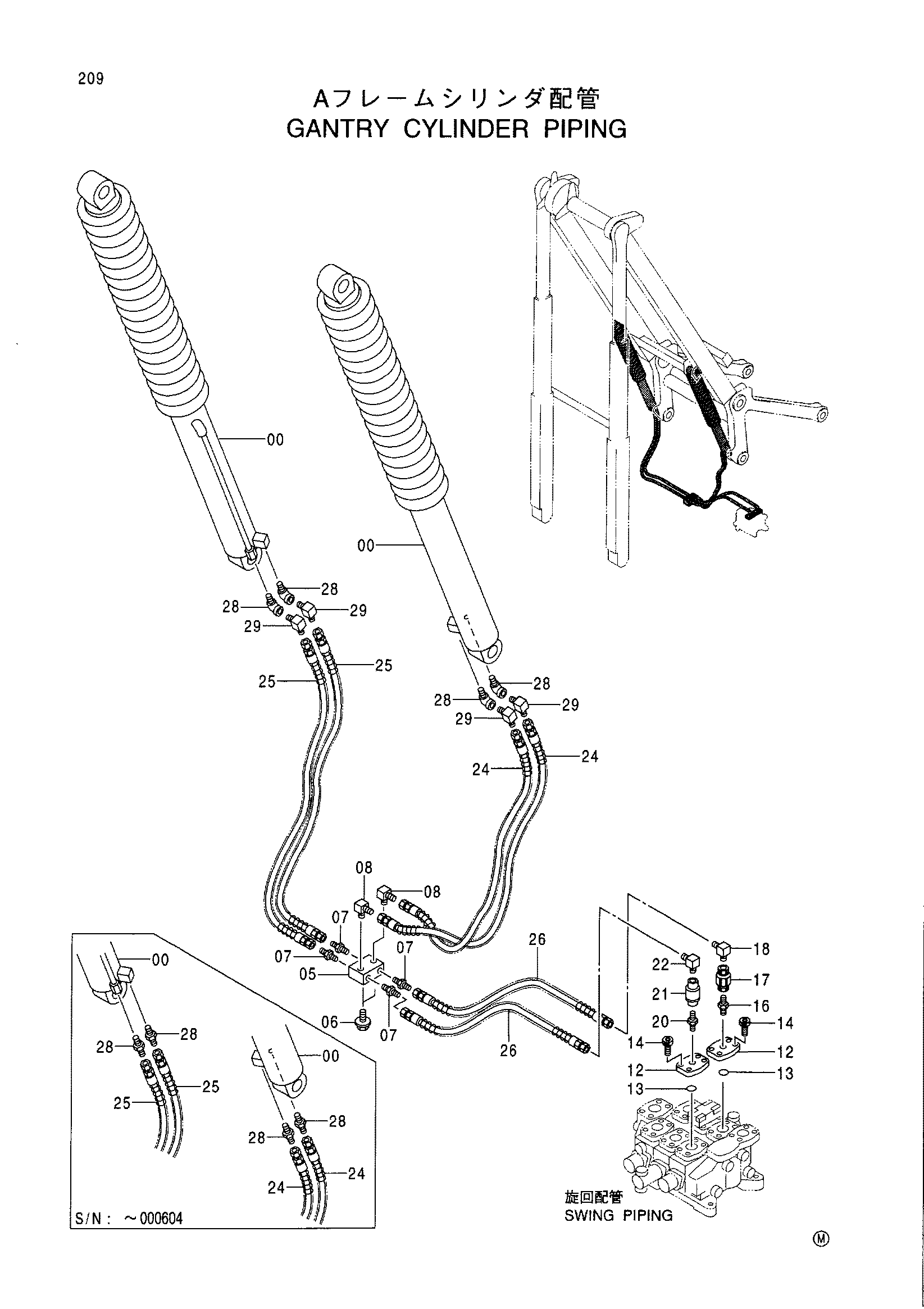

Заводская схема «Портал гидроцилиндр трубопроводы» для HITACHI CX1100. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4265414 | Гидроцилиндр. масляный | 2 |
| 05 | 3089938 | Коллектор | 1 |
| 06 | J011020 | Болт с шайбой | 2 |
| 07 | 4042030 | Адаптер | 4 |
| 07A | 957366 | Уплотнительное кольцо | 1 |
| 08 | 4112300 | Угловой штуцер | 2 |
| 08A | 957366 | Уплотнительное кольцо | 1 |
| 12 | 4368151 | Блок | 2 |
| 13 | A811035 | Уплотнительное кольцо | 2 |
| 14 | M341036 | Болт с внутренним шестигранником | 8 |
| 16 | 4219343 | Адаптер | 1 |
| 16A | 4509180 | Уплотнительное кольцо | 1 |
| 17 | 4189448 | Клапан тхроттле | 1 |
| 18 | 94-1401 | Угловой штуцер | 1 |
| 20 | 4229648 | Адаптер | 1 |
| 20A | 4509180 | Уплотнительное кольцо | 1 |
| 21 | 4188602 | Клапан словретер | 1 |
| 22 | 4119002 | Угловой штуцер | 1 |
| 24 | 4457483 | Шланг | 2 |
| 25 | 4341695 | Шланг | 2 |
| 26 | 4188960 | Шланг | 2 |
| 28 | 94-1301 | Адаптер | 4 |
| 28 | 94-0630 | Угловой штуцер | 4 |
| 29 | 94-1401 | Угловой штуцер | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX1100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
