Гидрораспределитель — HITACHI CX1100

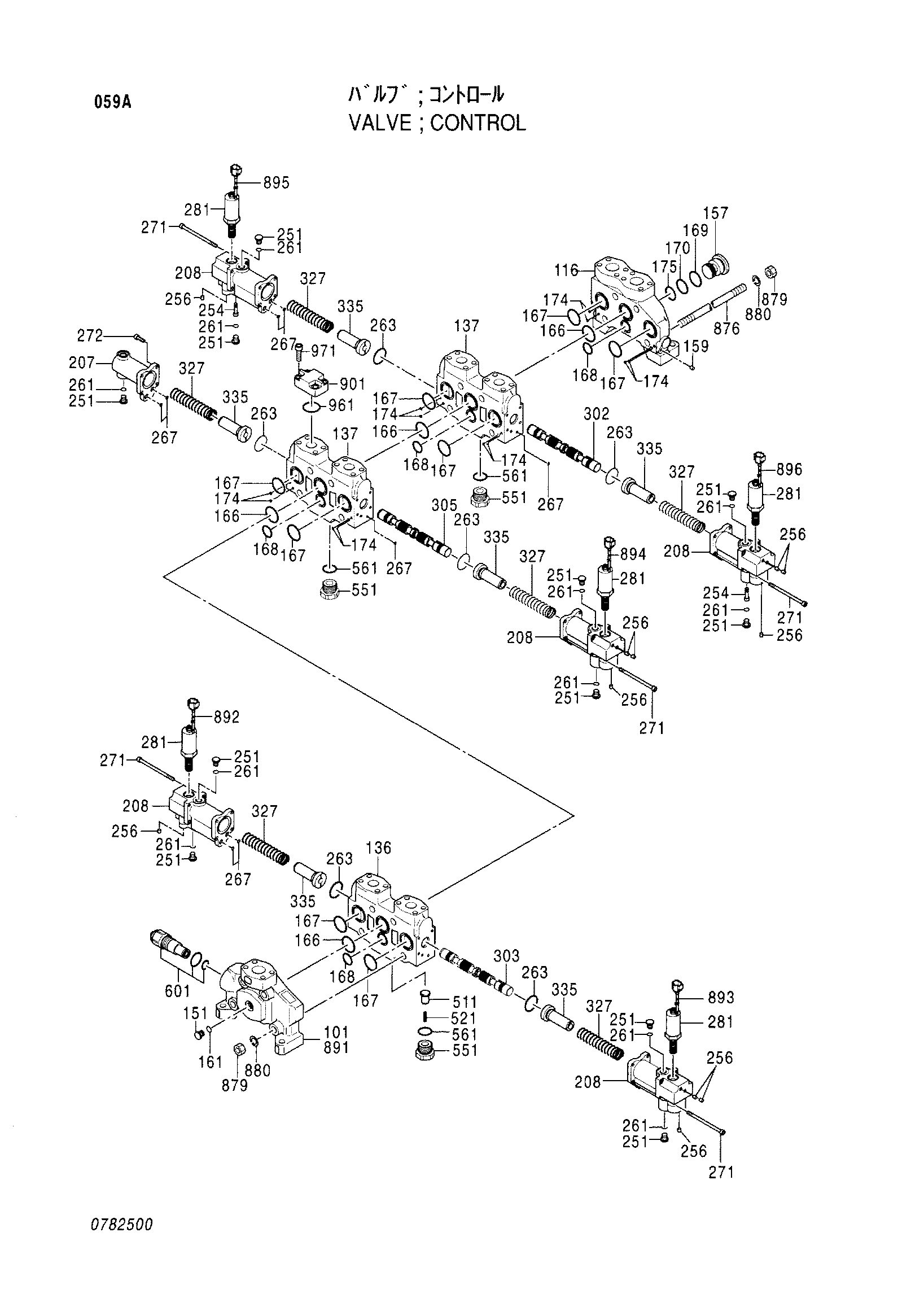

Заводская схема «Гидрораспределитель» для HITACHI CX1100. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4389837 | Гидрораспределитель | 1 | |
| 101 | 0697501 | Енд-сектион | 1 |
| 116 | 0782501 | Енд-сектион | 1 |
| 151 | 0629404 | Пробка | 1 |
| 157 | 0441103 | Пробка | 1 |
| 159 | 0175235 | Пробка | 7 |
| 161 | 957366 | Уплотнительное кольцо | 1 |
| 166 | 970860 | Уплотнительное кольцо | 4 |
| 167 | 970860 | Уплотнительное кольцо | 8 |
| 168 | 4509182 | Уплотнительное кольцо | 4 |
| 169 | 4037889 | Уплотнительное кольцо | 1 |
| 170 | 4506428 | Уплотнительное кольцо | 1 |
| 174 | 4506408 | Уплотнительное кольцо | 12 |
| 175 | 4044839 | Опорное кольцо | 1 |
| 207 | 0782502 | Крышка | 1 |
| 208 | 0782503 | Крышка | 5 |
| 251 | 0629404 | Пробка | 11 |
| 254 | 0782504 | Тхроттле | 2 |
| 256 | 0175235 | Пробка | 20 |
| 261 | 957366 | Уплотнительное кольцо | 11 |
| 263 | A811040 | Уплотнительное кольцо | 6 |
| 267 | 4506408 | Уплотнительное кольцо | 12 |
| 271 | 0782505 | Болт с внутренним шестигранником | 20 |
| 272 | 0173608 | Болт с внутренним шестигранником | 4 |
| 281 | 0740104 | Электромагнитный клапан | 5 |
| 327 | 0290212 | Пружина | 6 |
| 335 | 0782506 | Седло пружины | 6 |
| 511 | 0272415 | Тарельчатый клапан | 1 |
| 521 | 0272416 | Пружина | 1 |
| 551 | 0272417 | Колпачок | 3 |
| 561 | 4506430 | Уплотнительное кольцо | 3 |
| 601 | 0782507 | Предохранительный клапан | 1 |
| 876 | 4208838 | Болт шпилька | 4 |
| 879 | 0102245 | Гайка | 8 |
| 880 | 4144344 | Пружинная шайба | 8 |
| 892 | 0740106 | Лента | 1 |
| 893 | 0740107 | Лента | 1 |
| 894 | 0740108 | Лента | 1 |
| 895 | 0740109 | Лента | 1 |
| 896 | 0740110 | Лента | 1 |
| 901 | 0629505 | Фланец | 1 |
| 961 | A811035 | Уплотнительное кольцо | 1 |
| 971 | 0102438 | Болт с внутренним шестигранником | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX1100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
