Пилотный трубопроводы (1-1) — HITACHI CX1100

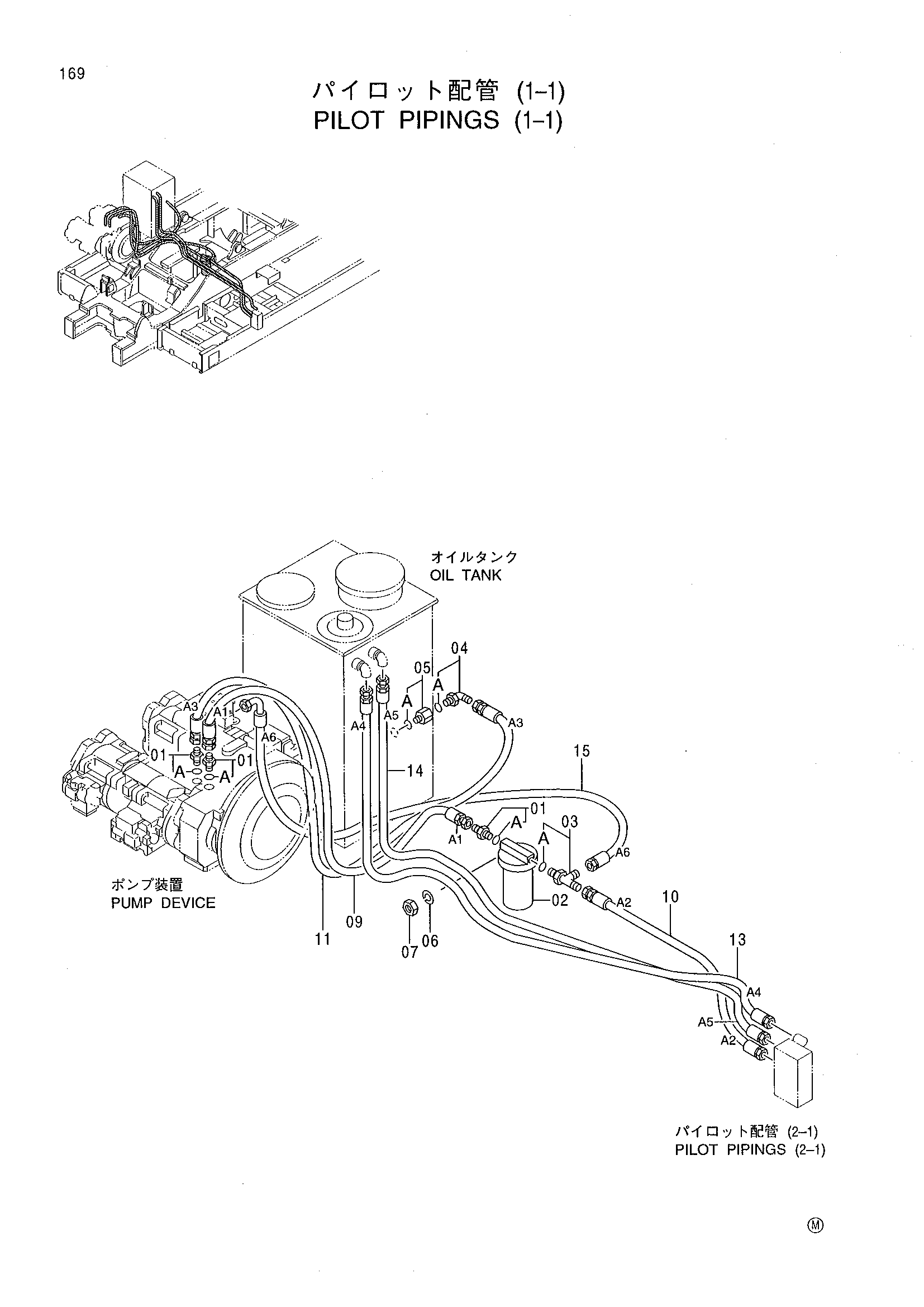

Заводская схема «Пилотный трубопроводы (1-1)» для HITACHI CX1100. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4210361 | Адаптер | 3 |
| 01A | 4506418 | Уплотнительное кольцо | 1 |
| 02 | 4365906 | Фильтр линия | 1 |
| 03 | 4303003 | Тройник | 1 |
| 03A | 4506418 | Уплотнительное кольцо | 1 |
| 04 | 4154672 | Угловой штуцер | 1 |
| 04A | 4506418 | Уплотнительное кольцо | 1 |
| 05 | 4263450 | Переходник S | 1 |
| 05A | 4506424 | Уплотнительное кольцо | 1 |
| 06 | A590910 | Пружинная шайба | 2 |
| 07 | J950010 | Гайка | 2 |
| 09 | 4305134 | Шланг | 1 |
| 10 | 4252860 | Шланг | 1 |
| 11 | 4305139 | Шланг | 1 |
| 13 | 4382944 | Шланг | 1 |
| 14 | 4382944 | Шланг | 1 |
| 15 | 4375319 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX1100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
