Пилотные гидролинии (7-3) — HITACHI CX1100

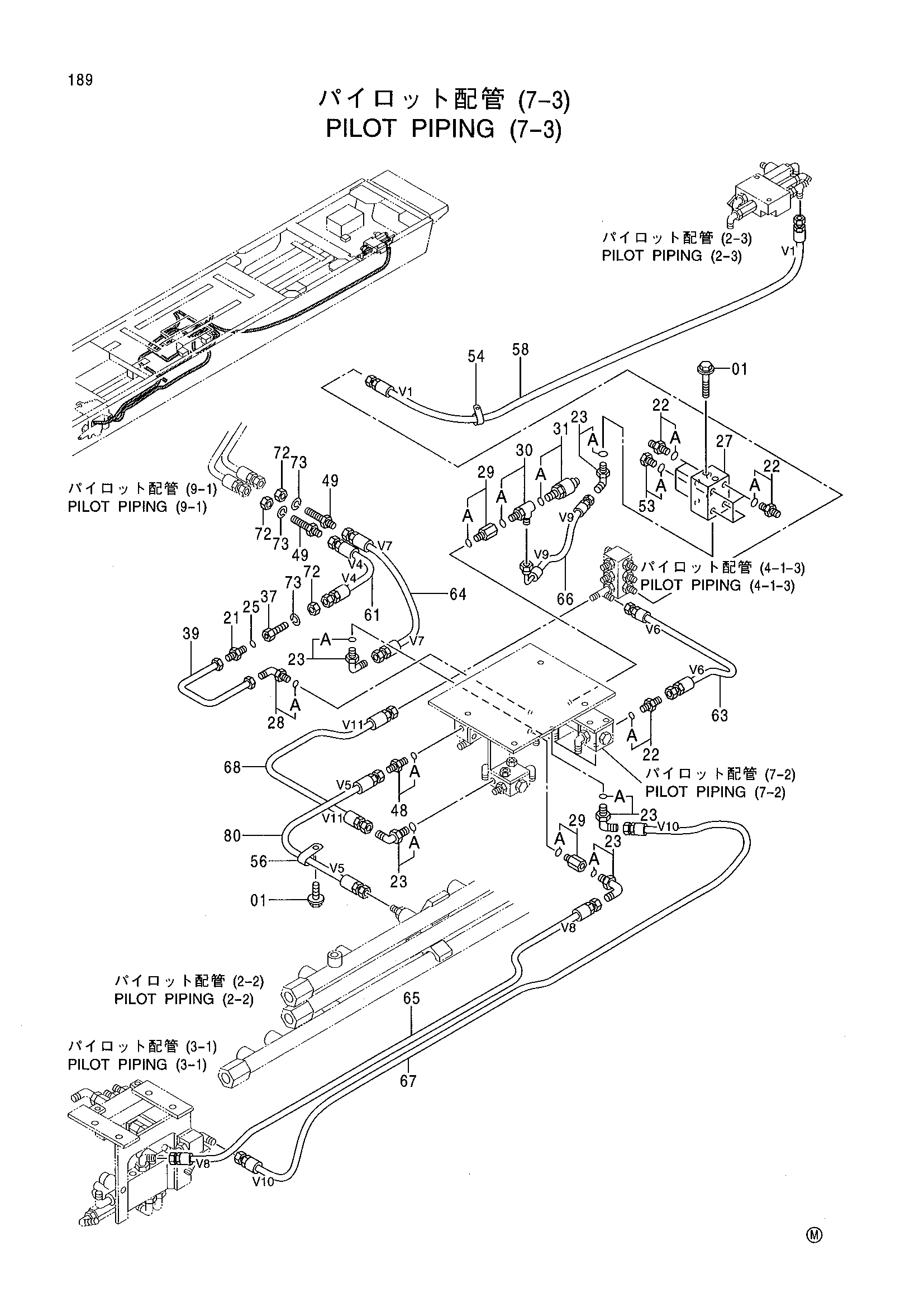

Заводская схема «Пилотные гидролинии (7-3)» для HITACHI CX1100. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J011020 | Болт с шайбой | 3 |
| 21 | 4317623 | Штуцер трубки | 1 |
| 22 | 4200467 | Адаптер | 9 |
| 22A | 957366 | Уплотнительное кольцо | 1 |
| 23 | 4156434 | Угловой штуцер | 5 |
| 23A | 957366 | Уплотнительное кольцо | 1 |
| 25 | 964255 | Уплотнительное кольцо | 1 |
| 27 | 4314477 | Челночный клапан | 1 |
| 28 | 4317622 | Штуцер трубки | 1 |
| 28A | 957366 | Уплотнительное кольцо | 1 |
| 29 | 4202564 | Адаптер | 2 |
| 29A | 957366 | Уплотнительное кольцо | 1 |
| 30 | 4307265 | Тройник | 1 |
| 30A | 957366 | Уплотнительное кольцо | 1 |
| 31 | 4254563 | Выключатель давление | 1 |
| 31A | 4113154 | Уплотнительное кольцо | 1 |
| 37 | 4402492 | Переходник | 1 |
| 39 | 4402948 | Трубка | 1 |
| 48 | 4200466 | Адаптер | 1 |
| 48A | 4509180 | Уплотнительное кольцо | 1 |
| 49 | 4317426 | Адаптер | 2 |
| 53 | 4093624 | Пробка | 2 |
| 54 | 4190264 | Зажим | 1 |
| 56 | 4190275 | Зажим | 1 |
| 58 | 4383989 | Шланг | 1 |
| 61 | 4357773 | Шланг | 1 |
| 63 | 4385503 | Шланг | 1 |
| 64 | 4403584 | Шланг | 1 |
| 65 | 4357986 | Шланг | 1 |
| 66 | 4282193 | Шланг | 1 |
| 67 | 4357986 | Шланг | 1 |
| 68 | 4375295 | Шланг | 1 |
| 72 | 4202531 | Гайка | 3 |
| 73 | A590916 | Пружинная шайба | 3 |
| 80 | 4375294 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX1100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
