Пилотные гидролинии (6-2) — HITACHI CX1100

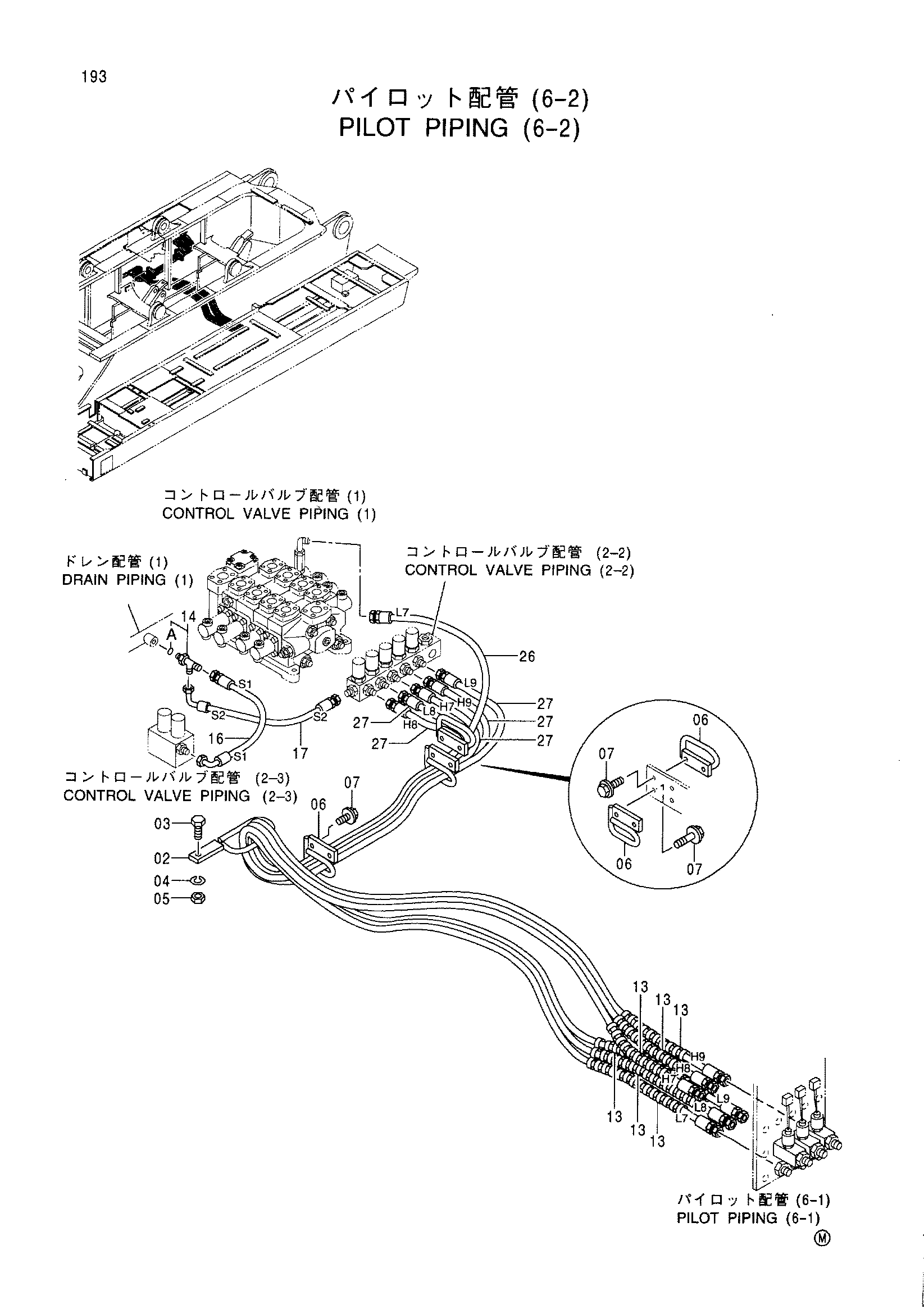

Заводская схема «Пилотные гидролинии (6-2)» для HITACHI CX1100. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 8035997 | Опора | 1 |
| 03 | J901235 | Болт | 2 |
| 04 | A590912 | Пружинная шайба | 2 |
| 05 | J950012 | Гайка | 2 |
| 06 | 8029454 | Опора | 2 |
| 07 | J011020 | Болт с шайбой | 4 |
| 13 | 4327294 | Защитный кожух | 6 |
| 14 | 4205363 | Тройник | 1 |
| 14A | 4509180 | Уплотнительное кольцо | 1 |
| 16 | 4282194 | Шланг (S1) | 1 |
| 17 | 4282194 | Шланг (S2) | 1 |
| 26 | 4396980 | Шланг (L7) | 1 |
| 27 | 4383985 | Шланг (H7, H8, H9, L8, L9) | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX1100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
