Аукс.джиб — HITACHI CX1100

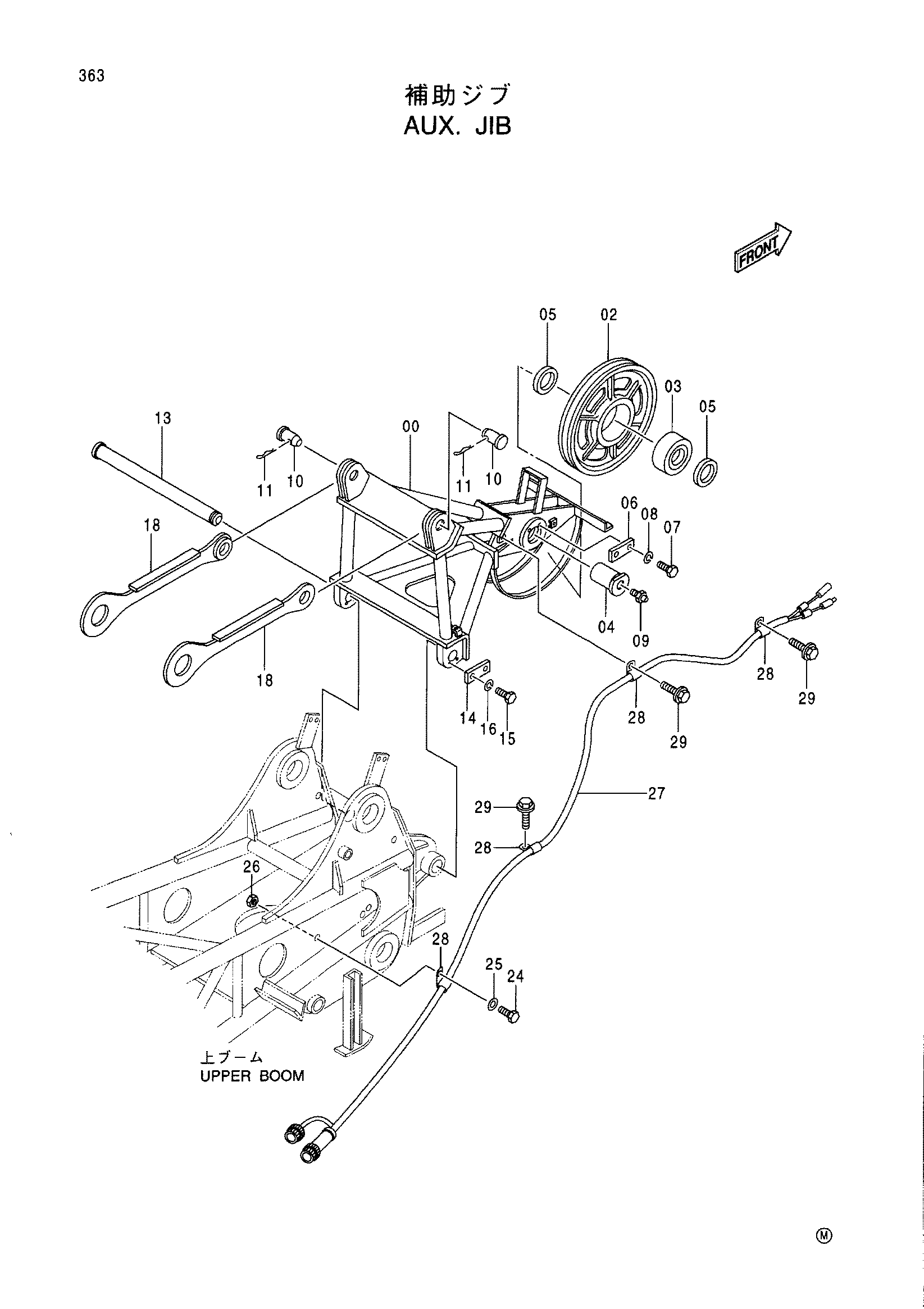

Заводская схема «Аукс.джиб» для HITACHI CX1100. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5007907 | Гусёк стрелы | 1 |
| 02 | 3080923 | Канатный блок | 1 |
| 03 | 4117993 | Роликовый подшипник | 1 |
| 04 | 4344581 | Палец | 1 |
| 05 | 4163340 | Проставка | 2 |
| 06 | X4248 | Стопорная пластина | 1 |
| 07 | J932035 | Болт | 2 |
| 08 | A590920 | Пружинная шайба | 2 |
| 09 | J75481 | Пресс-маслёнка | 1 |
| 10 | 4162845 | Палец | 2 |
| 11 | 3006890 | Стопорный палец | 2 |
| 13 | 4344629 | Мост | 1 |
| 14 | X4247 | Стопорная пластина | 1 |
| 15 | J901635 | Болт | 2 |
| 16 | A590916 | Пружинная шайба | 2 |
| 18 | 8085144 | Тяга | 2 |
| 24 | J901035 | Болт | 1 |
| 25 | A590110 | Плоская шайба | 1 |
| 26 | J950010 | Гайка | 2 |
| 27 | 4389291 | Жгут проводов | 1 |
| 28 | 4190271 | Зажим | 4 |
| 29 | J011020 | Болт с шайбой | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX1100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
