Электрооборудование (3) — HITACHI CX1100

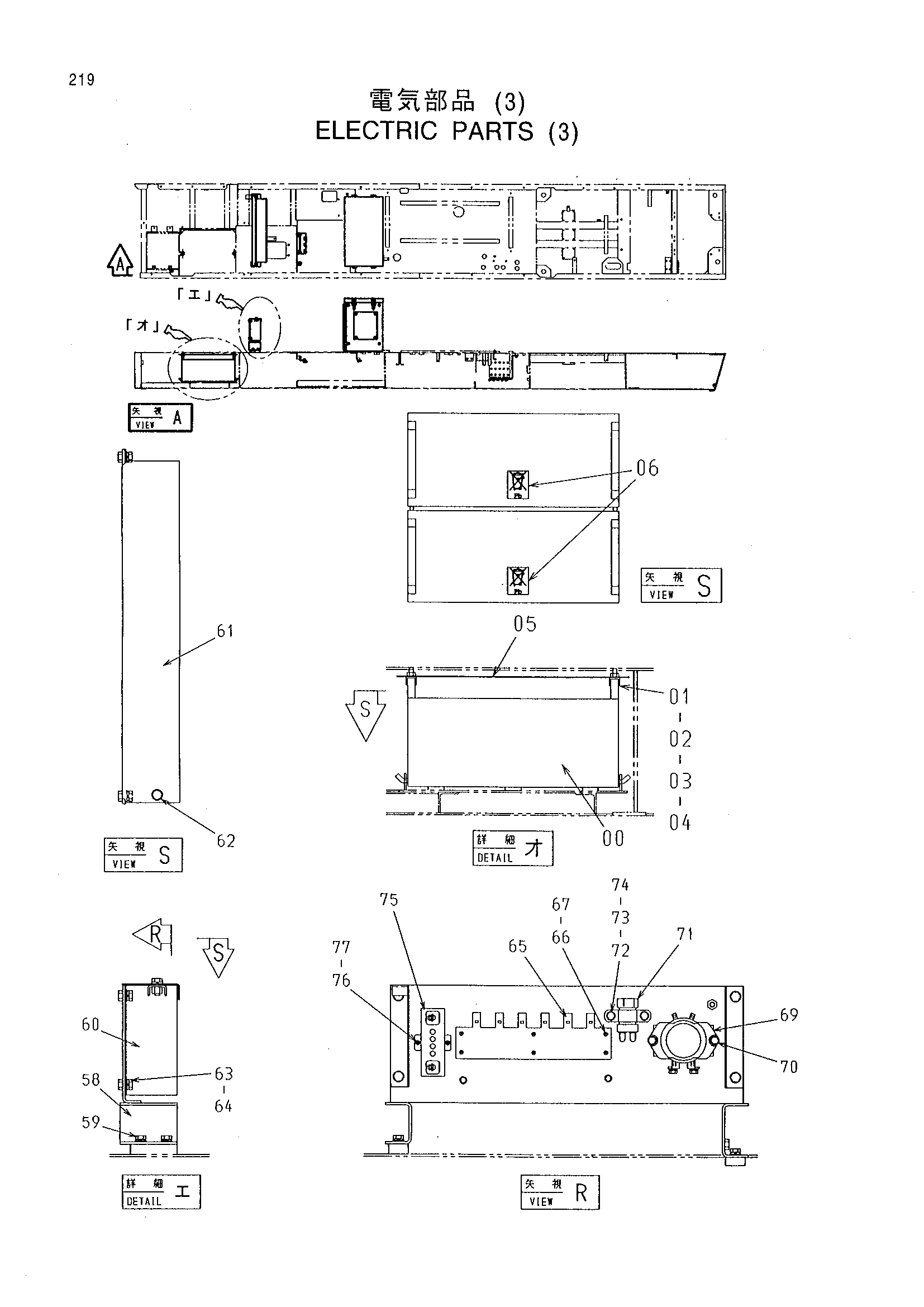

Заводская схема «Электрооборудование (3)» для HITACHI CX1100. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4192421 | Аккумулятор | 2 |
| 01 | 445214 | Опора | 2 |
| 02 | 4257034 | Болт крюк | 2 |
| 03 | J950010 | Гайка | 2 |
| 04 | A590110 | Плоская шайба | 2 |
| 05 | 8069686 | Крышка | 1 |
| 06 | 4359156 | Информационная табличка | 2 |
| 58 | 8081816 | Кронштейн | 1 |
| 59 | J021025 | Болт с шайбой | 4 |
| 60 | 8083384 | Крышка | 1 |
| 61 | 8084608 | Крышка | 1 |
| 62 | J011025 | Болт с шайбой | 1 |
| 63 | J901020 | Болт | 4 |
| 64 | A590910 | Пружинная шайба | 4 |
| 65 | 3069887 | Кронштейн | 1 |
| 66 | M430410 | Винт | 6 |
| 67 | A590904 | Пружинная шайба | 6 |
| 69 | 4031771 | Реле аккумулятор | 1 |
| 70 | J020825 | Болт с шайбой | 2 |
| 71 | 4279835 | Реле защитный | 1 |
| 72 | J900820 | Болт | 2 |
| 73 | A590908 | Пружинная шайба | 2 |
| 74 | A590108 | Плоская шайба | 2 |
| 75 | 4158761 | Резистор | 1 |
| 76 | M430510 | Винт | 2 |
| 77 | A590905 | Пружинная шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX1100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
