Пилотный трубопроводы (9-2) — HITACHI CX1100

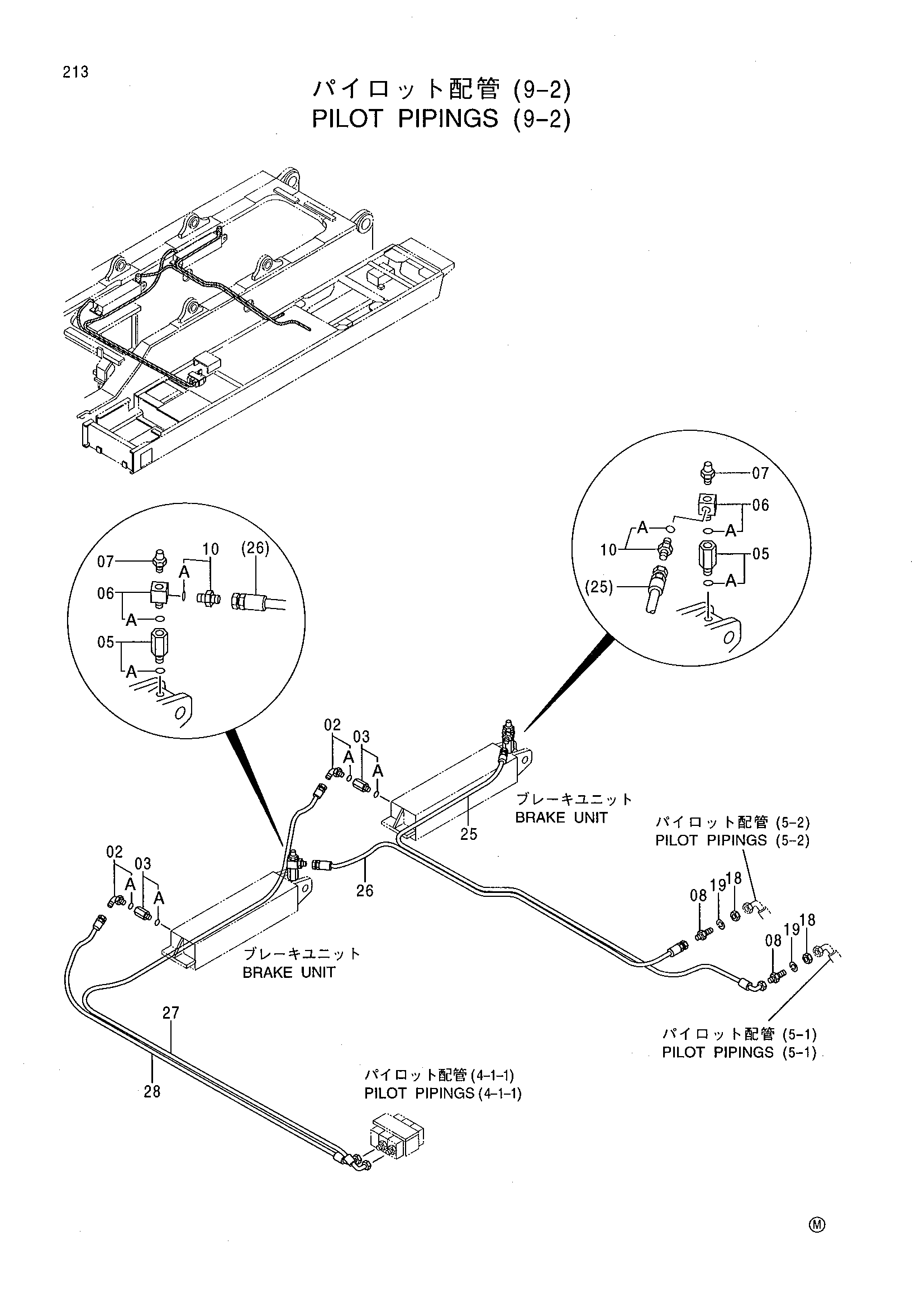

Заводская схема «Пилотный трубопроводы (9-2)» для HITACHI CX1100. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 4200471 | Угловой штуцер | 2 |
| 02A | 4506418 | Уплотнительное кольцо | 1 |
| 03 | 4336625 | Переходник | 2 |
| 03A | 4506418 | Уплотнительное кольцо | 1 |
| 05 | 4261357 | Адаптер | 2 |
| 05A | 4509180 | Уплотнительное кольцо | 1 |
| 06 | 4344884 | Переходник S | 2 |
| 06A | 4509180 | Уплотнительное кольцо | 1 |
| 07 | 4346128 | Штуцер | 2 |
| 08 | 4317426 | Адаптер | 2 |
| 10 | 4200466 | Адаптер | 2 |
| 10A | 4509180 | Уплотнительное кольцо | 1 |
| 18 | 4202531 | Гайка | 2 |
| 19 | A590914 | Пружинная шайба | 2 |
| 25 | 4386515 | Шланг | 1 |
| 26 | 4306095 | Шланг | 1 |
| 27 | 4383982 | Шланг | 1 |
| 28 | 4369442 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX1100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
