Портал (высокий) — HITACHI CX1100

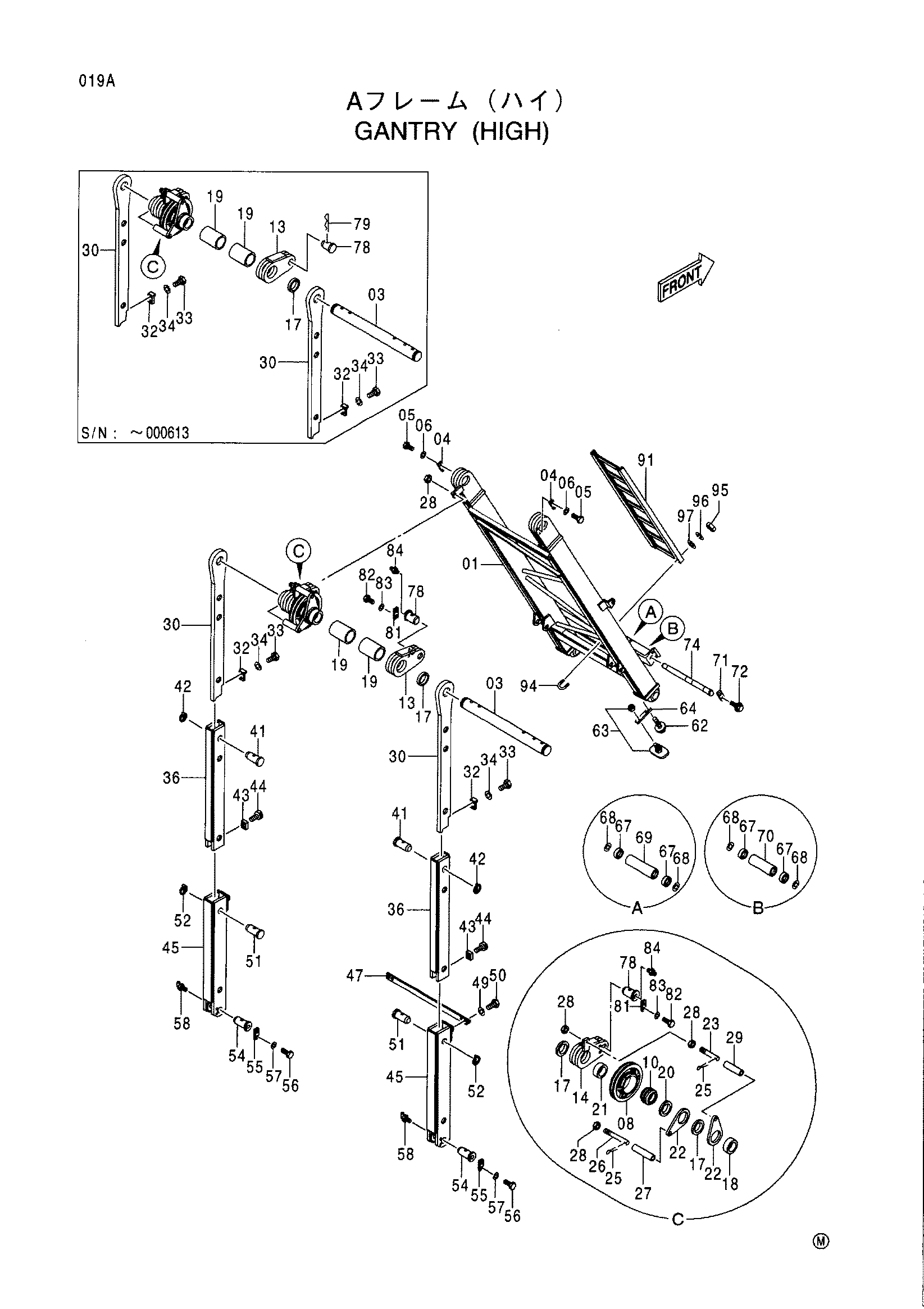

Заводская схема «Портал (высокий)» для HITACHI CX1100. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 6016530 | LEG передний | 1 |
| 03 | 3084936 | Мост | 1 |
| 04 | X4250 | Стопорная пластина | 2 |
| 05 | J932040 | Болт | 4 |
| 06 | A590920 | Пружинная шайба | 4 |
| 08 | 3080911 | Канатный блок | 1 |
| 10 | 4226360 | Роликовый подшипник | 1 |
| 13 | 8042799 замена: 8091184 | Тяга | 1 |
| 13 | 8042799 замена: 4488741 | Тяга | 1 |
| 13 | 8042799 замена: X4247 | Тяга | 1 |
| 13 | 8042799 замена: J901630 | Тяга | 1 |
| 13 | 8042799 замена: A590916 | Тяга | 1 |
| 13 | 8042799 замена: J75481 | Тяга | 1 |
| 13 | 8091184 | Тяга: R | 1 |
| 14 | 8042800 замена: 8091182 | Тяга | 1 |
| 14 | 8042800 замена: 4488741 | Тяга | 1 |
| 14 | 8042800 замена: X4247 | Тяга | 1 |
| 14 | 8042800 замена: J901630 | Тяга | 1 |
| 14 | 8042800 замена: A590916 | Тяга | 1 |
| 14 | 8042800 замена: J75481 | Тяга | 1 |
| 14 | 8091182 | Тяга: L | 1 |
| 17 | 4227841 | Проставка | 3 |
| 18 | 4227842 | Проставка | 1 |
| 19 | 4227843 | Проставка | 2 |
| 20 | 4414797 | Проставка | 1 |
| 21 | 4414798 | Проставка | 1 |
| 22 | 4369537 | Тяга | 2 |
| 23 | 4227844 | Палец | 1 |
| 25 | A765050 | Шплинт | 2 |
| 26 | 4176665 | Палец | 1 |
| 27 | 4206837 | Проставка | 1 |
| 28 | J951024 | Гайка | 4 |
| 29 | 4278302 | Проставка | 1 |
| 30 | 2040489 | LEG задний | 2 |
| 32 | 4379783 | Ограничитель | 2 |
| 33 | J901640 | Болт | 4 |
| 34 | A590916 | Пружинная шайба | 4 |
| 36 | 7032627 | LEG задний | 2 |
| 41 | 4362288 | Палец | 2 |
| 42 | 4135031 | Палец кольцо | 2 |
| 43 | 4379776 | Ограничитель | 2 |
| 44 | M341640 | Болт с внутренним шестигранником | 4 |
| 45 | 7032630 | LEG задний | 2 |
| 47 | 4227951 | Стойка | 1 |
| 49 | A590916 | Пружинная шайба | 4 |
| 50 | J901632 | Болт | 4 |
| 51 | 4362289 | Палец | 2 |
| 52 | 4135031 | Палец кольцо | 2 |
| 54 | 4362290 | Палец | 2 |
| 55 | X4247 | Стопорная пластина | 2 |
| 56 | J901635 | Болт | 4 |
| 57 | A590916 | Пружинная шайба | 4 |
| 58 | J75581 | Пресс-маслёнка | 1 |
| 62 | J010614 | Болт с шайбой | 2 |
| 63 | 4152892 | Зеркало | 1 |
| 64 | 4381401 | Стойка | 1 |
| 67 | 971195 | Шариковый подшипник | 8 |
| 68 | 940144 | Стопорное кольцо | 8 |
| 69 | 4201775 | Ролик | 2 |
| 70 | 4228111 | Ролик | 2 |
| 71 | X4245 | Стопорная пластина | 2 |
| 72 | J011016 | Болт с шайбой | 4 |
| 74 | 4227953 | Палец | 2 |
| 78 | 4373699 | Палец | 2 |
| 78 | 4488741 | Палец | 2 |
| 79 | A761001 | Шплинт | 2 |
| 81 | X4247 | Стопорная пластина | 2 |
| 82 | J901630 | Болт | 4 |
| 83 | A590916 | Пружинная шайба | 4 |
| 84 | J75481 | Пресс-маслёнка | 2 |
| 91 | 8058095 | Лестница | 1 |
| 94 | 4190523 | U-образный болт | 5 |
| 95 | J950010 | Гайка | 10 |
| 96 | A590910 | Пружинная шайба | 10 |
| 97 | A590110 | Плоская шайба | 10 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX1100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
