Основной рама — HITACHI CX1100

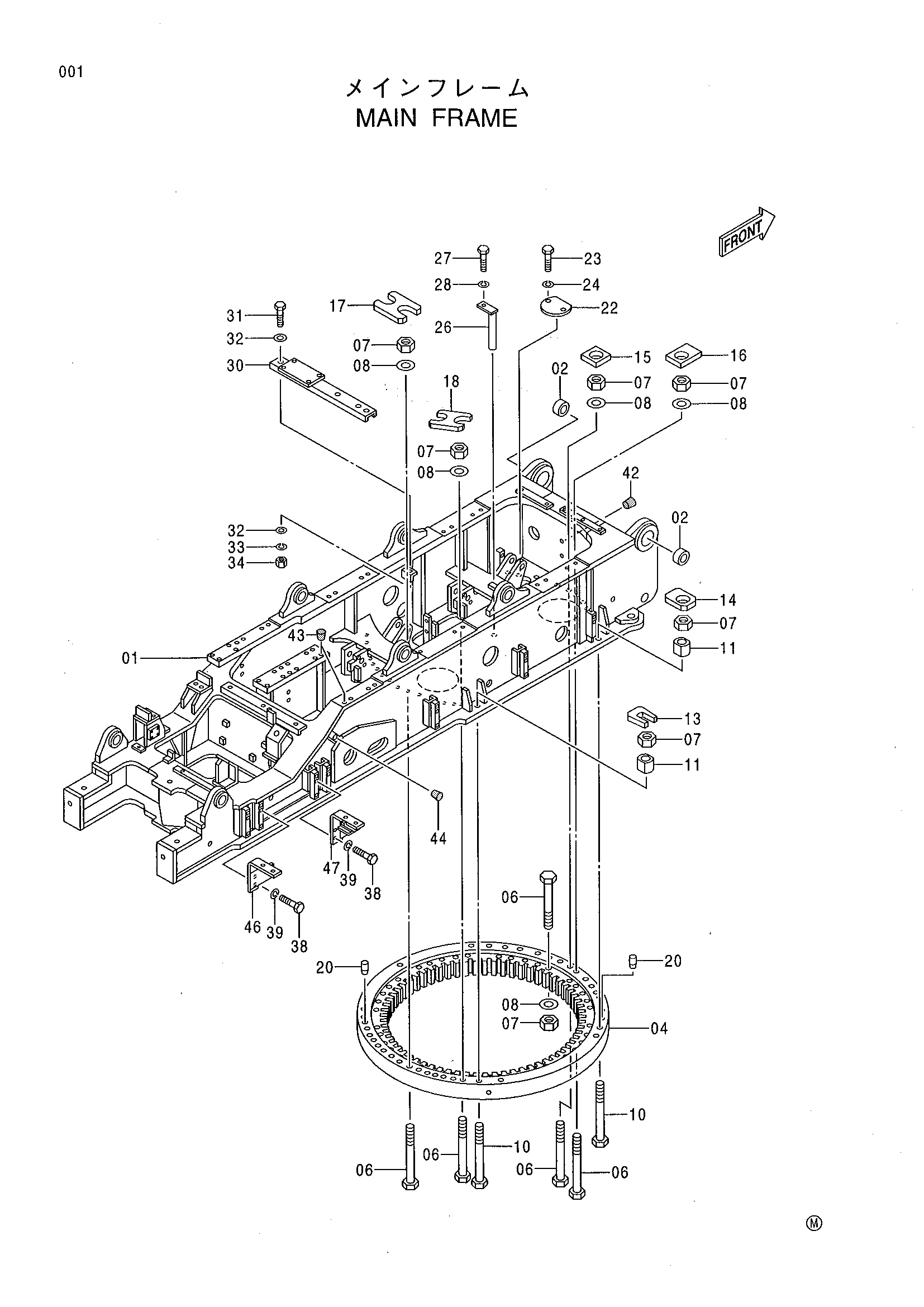

Заводская схема «Основной рама» для HITACHI CX1100. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 5005504 | Рама основной | 1 |
| 02 | 4373455 | Втулка | 2 |
| 04 | 6016786 | Подшипник. свингкиркл | 1 |
| 06 | 4284383 | Болт | 65 |
| 07 | J953036 | Гайка | 69 |
| 08 | 4054003 | Шайба | 65 |
| 10 | 4108181 | Болт | 4 |
| 11 | 4285474 | Проставка | 4 |
| 13 | 4248089 | Ограничитель | 2 |
| 14 | 4373346 | Ограничитель | 2 |
| 15 | 4339537 | Ограничитель | 1 |
| 16 | 4339556 | Ограничитель | 2 |
| 17 | 4231511 | Ограничитель | 5 |
| 18 | 4231512 | Ограничитель | 6 |
| 20 | 4097431 | Палец | 2 |
| 22 | 4231515 | Крышка | 1 |
| 23 | J901225 | Болт | 2 |
| 24 | A590912 | Пружинная шайба | 2 |
| 26 | 9720707 | Палец | 1 |
| 27 | J901230 | Болт | 1 |
| 28 | A590912 | Пружинная шайба | 1 |
| 30 | 8069650 | Кронштейн | 1 |
| 31 | J901440 | Болт | 2 |
| 32 | A590114 | Плоская шайба | 4 |
| 33 | A590914 | Пружинная шайба | 2 |
| 34 | J950014 | Гайка | 2 |
| 38 | J901640 | Болт | 4 |
| 39 | A590916 | Пружинная шайба | 4 |
| 42 | 428028 | Пробка | 6 |
| 43 | 429135 | Пробка | 8 |
| 44 | 425176 | Пробка | 1 |
| 46 | 8068915 | Кронштейн | 1 |
| 47 | 8069010 | Кронштейн | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX1100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
