Сиде-фраме експансион и контрактион трубопроводы — HITACHI CX1100

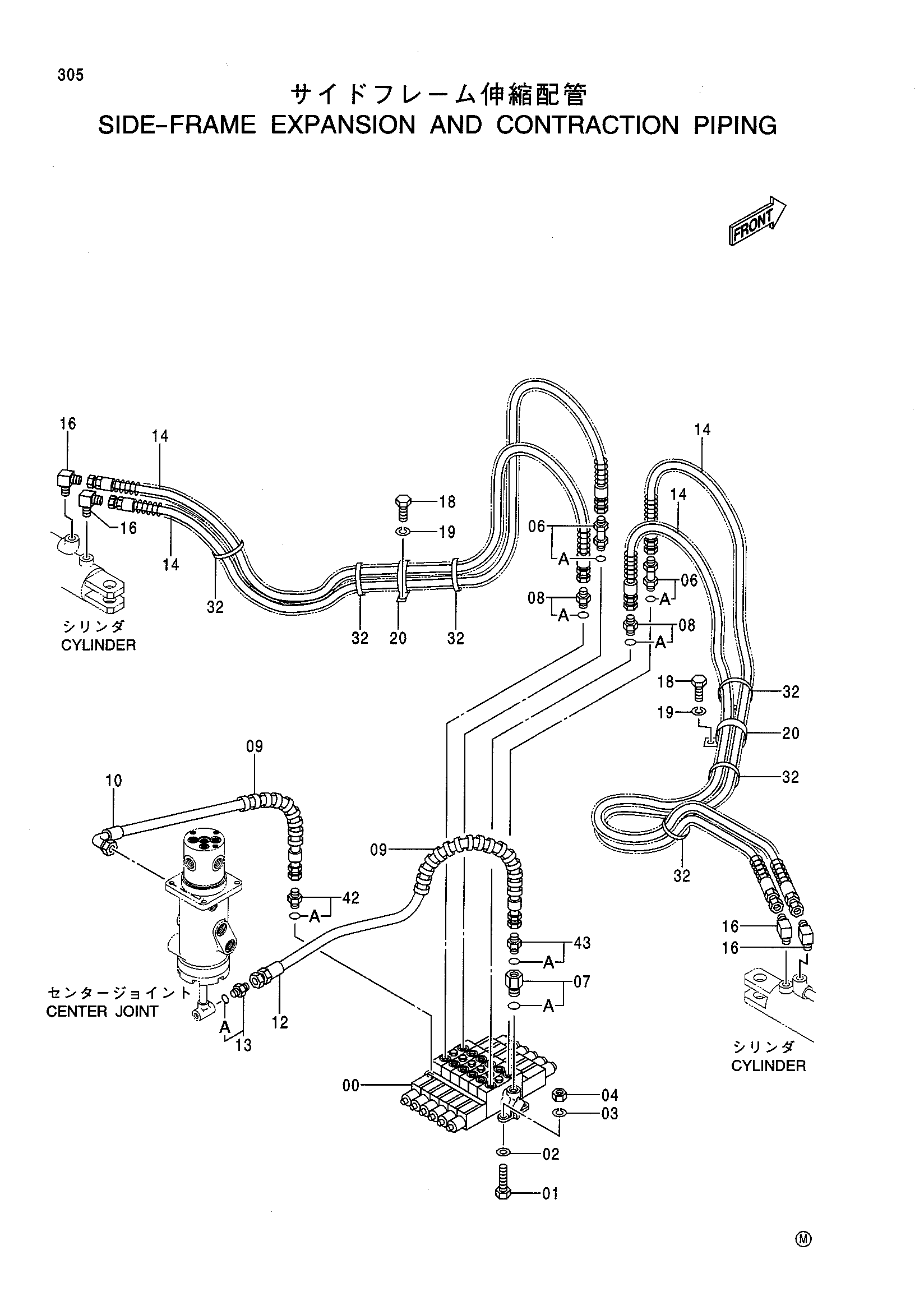

Заводская схема «Сиде-фраме експансион и контрактион трубопроводы» для HITACHI CX1100. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4455102 | Гидрораспределитель | 1 |
| 01 | J901040 | Болт | 3 |
| 02 | A590110 | Плоская шайба | 3 |
| 03 | A590910 | Пружинная шайба | 3 |
| 04 | J950010 | Гайка | 3 |
| 06 | 4139969 | Адаптер | 2 |
| 06A | 4506418 | Уплотнительное кольцо | 1 |
| 07 | 4263450 | Переходник S | 1 |
| 07A | 4506424 | Уплотнительное кольцо | 1 |
| 08 | 4159158 | Адаптер | 2 |
| 08A | 4506418 | Уплотнительное кольцо | 1 |
| 09 | 4044420 | Защитный кожух | 2 |
| 10 | 4315337 | Шланг | 1 |
| 12 | 4406234 | Шланг | 1 |
| 13 | A852134 | Адаптер | 1 |
| 13A | 4509180 | Уплотнительное кольцо | 1 |
| 14 | 4456579 | Шланг | 4 |
| 16 | 94-1402 | Угловой штуцер | 4 |
| 18 | J901016 | Болт | 2 |
| 19 | A590910 | Пружинная шайба | 2 |
| 20 | 4190266 | Зажим | 2 |
| 32 | 4121859 | Ленточный зажим | 8 |
| 42 | A852143 | Адаптер | 1 |
| 42A | 4506418 | Уплотнительное кольцо | 1 |
| 43 | A852144 | Адаптер | 1 |
| 43A | 4506418 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX1100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
