Башенный (верхний) — HITACHI CX1100

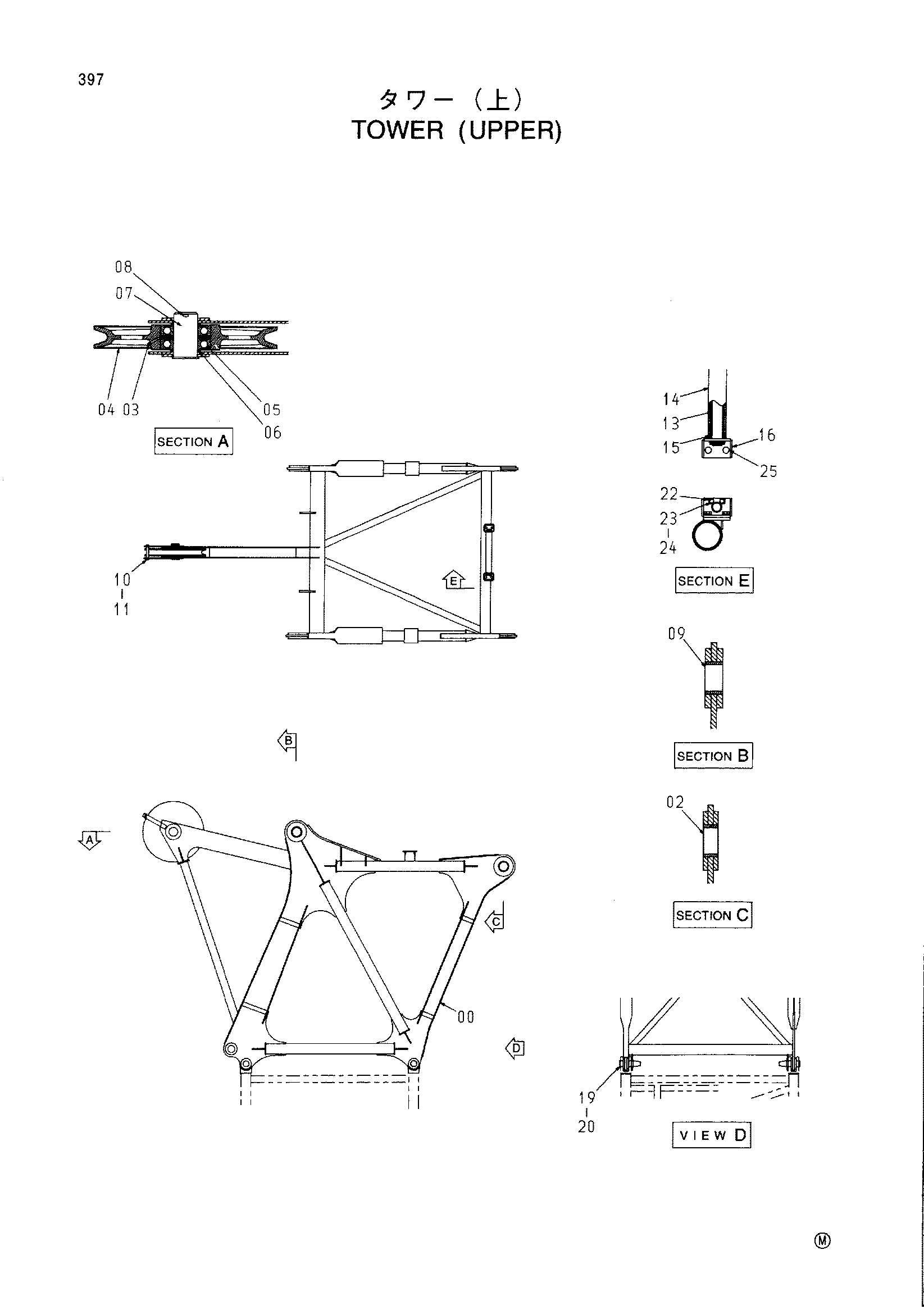

Заводская схема «Башенный (верхний)» для HITACHI CX1100. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5008019 | Башенный верхний | 1 |
| 02 | 4393121 | Втулка | 2 |
| 03 | J75481 | Пресс-маслёнка | 1 |
| 04 | 3081859 | Канатный блок | 1 |
| 05 | 4129305 | Шариковый подшипник | 2 |
| 06 | 4026536 | Проставка | 2 |
| 07 | 4239827 | Палец | 1 |
| 08 | A761002 | Шплинт | 1 |
| 09 | 4239497 | Втулка | 2 |
| 10 | 4171325 | Палец | 1 |
| 11 | A765028 | Шплинт | 2 |
| 13 | 4388220 | Мост | 1 |
| 14 | 4388222 | Ролик | 1 |
| 15 | 4080992 | Игольчатый подшипник | 2 |
| 16 | 8014797 | Кронштейн | 2 |
| 19 | 4046619 | Палец | 2 |
| 20 | 4043750 | Стопорный палец | 2 |
| 22 | X280071 | Стопорная пластина | 2 |
| 23 | J900814 | Болт | 4 |
| 24 | A590908 | Пружинная шайба | 4 |
| 25 | J011220 | Болт с шайбой | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX1100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
